| 标准 | 国标 |
|---|---|
| 材质 | 碳钢、不锈钢 |
| 产地 | 上海 |
| 工作温度 | ≤80℃、≤100℃、≤120℃、≤150℃、（可按照衬里材料） |
| 公称通径 | 15mm~350mm |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 各种浓度的王水、流酸****和各种有机酸、强酸、强氧化剂 |
| 形态 | 柱塞式 |
| 性质 | 耐腐蚀 |
| 压力环境 | 常压 |
| 品牌 | 沃茈 |
| 型号 | J41F46 |
| 通道位置 | 二通式 |
J41F46衬氟截止阀
产品概况
产品型号：J41F46
公称通径：DN15~350mm
压力等级：0.6、1.0、1.6MPa
适用温度：≤80℃、≤100℃、≤120℃、≤150℃、（可按照衬里材料）
设计与制造：GB12235
结构长度：GB12221（1系列）
法兰连接尺寸：GB4216
J41F46衬氟截止阀产品概述
沃茈阀门生产销售的J41F46衬氟截止阀适用在 -50~150℃ 的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。
J41F46衬氟截止阀产品用途
J41F4衬氟截止阀专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
J41F46衬氟截止阀阀门测试
衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1
J41F46衬氟截止阀主要材料
阀体：铸铁、碳钢 不锈钢 阀盖：铸铁、碳钢 不锈钢 衬里：氟塑料
阀瓣：碳钢 、不锈钢，完全包覆氟塑料 阀杆：碳钢、不锈钢，部分包覆氟塑料 手轮：铸铁、碳钢

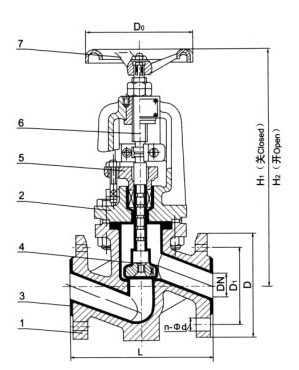

J41F46衬氟截止阀部件列表
1、阀体、2、阀盖3、阀体4、阀瓣5、压盖子6、阀杆7、手柄
| DN | PN | 工作压力 | L | D | D1 | n-Фd | H1 | H2 | D0 | 质量 |
| 15 | 1.6 1.0 | 1.6 | 130 | 95 | 65 | 4-14 | 225 | 240 | 100 | 4 |
| 20 | 150 | 105 | 75 | 4-14 | 230 | 250 | 100 | 6 | ||
| 25 | 160 | 115 | 85 | 4-14 | 264 | 288 | 120 | 8 | ||
| 32 | 180 | 140 | 100 | 4-18 | 272 | 296 | 120 | 10.5 | ||
| 40 | 200 | 150 | 110 | 4-18 | 300 | 325 | 140 | 16.5 | ||
| 50 | 230 | 165 | 125 | 4-18 | 321 | 346 | 140 | 18 | ||
| 65 | 290 | 185 | 145 | 4-18 | 366 | 396 | 160 | 26 | ||
| 80 | 310 | 200 | 160 | 6/2-18 | 400 | 438 | 200 | 36.5 | ||
| 100 | 350 | 220 | 180 | 6/2-18 | 476 | 517 | 280 | 58 | ||
| 125 | 1.0 | 400 | 250 | 210 | 6/2-18 | 530 | 560 | 280 | 64 | |
| 150 | 480 | 285 | 240 | 6/2-22 | 650 | 605 | 320 | 85 | ||
| 200 | 495 | 340 | 295 | 6/2-22 | 650 | 770 | 360 | 155 | ||
| 250 | 0.6 | 622 | 395 | 350 | 8/4-22 | 690 | 810 | 400 | 243 | |
| 300 | 698 | 445 | 400 | 8/4-22 | 730 | 845 | 400 | 295 | ||
| 350 | 787 | 505 | 460 | 12/4-22 |
沃茈（上海）有限公司，是一家专业从事阀门及管道配套等产品的设计制造、营销、服务、贸易为一体的新型企业。向规模化、标准化、信息化快速发展。公司技术力量雄厚，生产工艺先进，制造设备精良，检测设备完善，售后服务到位。让客户真正体验到和我们合作安心放心。且建立了较先进的企业管理系统和完善的质量保证体系。
沃茈始终秉承以管理规范为基础以市场需求为导向以保证质量求生存，以客户满意为宗旨，以产品创新促发展”的经营宗旨，追求严格的质量管理，除按照ANSI/ASME、API、ISO、GB/JB、S、DIN、BS等标准制造检验外，还要通过更加严格的企业标准进行检验，同时以具有竟争性的价格满足您的需要。
沃茈主要生产国标美标日标大口径不锈钢铸钢WOCI沃茈茨阀门、球阀、闸阀、截止阀、止回阀、过滤器、减压阀、调节阀、疏水阀、隔膜阀、柱塞阀、旋塞阀、焊接阀门、衬氟阀门、锻钢阀门、陶瓷阀门、锻钢阀门、波纹管阀门系列等。产品适用于石油、天然气、化工、电站、治金、国防、制药等行业与长输管线等工程。 沃茈发展至今承蒙社会各界人士与广大用户的大支持，面对未来的挑战，公司将以全新的经营理念精心塑造独特的企业文化，以更求实的精神、更好的信誉，更高质的产品和更完善的服务奉献给国内外广大客户。 我们始终遵循“追求无止境”和“一切为用户”的经宗，愿以“ 高质价廉、优势互补、互惠互利”的原则，竭诚欢迎国内外新老客户来公司参观指导。与您携手合作，共创辉煌。
联系咨询电话：150 0066 6432. 官网：www.wcfmsh.com
最终价格以加工定制诉求为准
