公称通径 | 20-200 |
---|---|
温度 | 常温 |
压力 | 常压 |
品牌 | 威科 |
型号 | ZSPC氧气快速切断阀 |

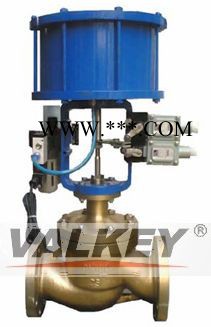

概述气动快速切断阀由气动活塞式执行机构和低流阻、双重密封结构的切断机构组成,执行机构动作速度快、推力大、具有弹簧复位功能、带手操作机构;阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。新颖独特的结构,使本产品成为一类快速动作、严密闭切断、安全可靠的高性能新型切断阀。
切断阀阀芯密封面材料可分为硬密封和软密封;按阀芯结构形式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、开关快速等特点。适用于无颗粒状、无杂质的气体、液体介质,要求快速严密关闭、快速放空和紧急切断的工况。本产品性能优良、规格齐全、体积小、重量轻等优点,广泛应用于化工、石油、冶金、轻纺等工业生产过程的自动化控制系统中。 主要零件材料
材料代号 | C(WCB) | P(304) | R(316) | |
主要 零件 | 阀体、阀盖 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
阀芯、阀座 | 1Cr18Ni9Ti(304)或司钛莱合金堆焊 | 1Cr18Ni9Ti(304)或司钛莱合金堆焊 | 1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊 | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
填料 | V型聚四氟乙烯(F4)、柔性石墨、 | |||
垫片 | 增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片 | |||
O型密封圈 | 耐油橡胶 | |||
弹簧 | 60Si2Mn | |||
推杆 | 2Cr13 | |||
手轮 | HT200 | |||
适用工况 | 适用介质 | 水蒸汽油品类气液体 | 硝酸碱类腐蚀性气液体 | 醋酸类等腐蚀性气液体 |
适用温度 | 硬密封:-30~+450℃ 软密封:-30~+180℃ |
公称通径 mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
阀座直径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量系数 Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 |
公称压力 MPa | 1.6 ; 4.0 ; 6.4 | ||||||||||
行 程 mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||
流量特性 | 快 开 | ||||||||||
执行器型号 | ZSPA/B-1、ZSNA/B-1 | ZSPA/B-2、ZSNA/B-2 | ZSPA/B-3、ZSNA/B-3 | ||||||||
作用形式 | 单作用型/双作用型 | ||||||||||
气源压力MPa | 0.4-0.7 | ||||||||||
泄漏量 | 软密封:O泄漏;硬密封:10-5×阀的额定容量 | ||||||||||
切断时间S | 0.5 | 1 | 1.5 | 2 | 3 | 4 |
DN(mm) | H(mm) | Hg(mm) | ФA(mm) | ФD(mm) | L(mm) | ||
PN1.6 | PN6.4 | PN1.6 | PN6.4 | ||||
25 | 410 | 580 | 196 | 115 | 135 | 184 | 210 |
40 | 514 | 684 | 266 | 150 | 165 | 222 | 251 |
50 | 520 | 690 | 266 | 165 | 175 | 254 | 286 |
65 | 694 | 904 | 348 | 185 | 200 | 276 | 311 |
80 | 696 | 906 | 348 | 200 | 210 | 298 | 337 |
100 | 709 | 919 | 348 | 220 | 250 | 352 | 394 |
150 | 1186 | 1146 | 486 | 285 | 340 | 451 | 508 |
200 | 1208 | 1468 | 486 | 340 | 405 | 600 | 650 |
