壁厚 | 10mm |
---|---|
材质 | 304不锈钢 |
产地 | 山东 |
等级 | A |
结构形式 | 立式 |
抗压强度 | 强 |
类型 | 轴向型 |
连接形式 | 焊接 |
特殊功能 | 耐磨 |
品牌 | 鲁通 |
型号 | CWNS |

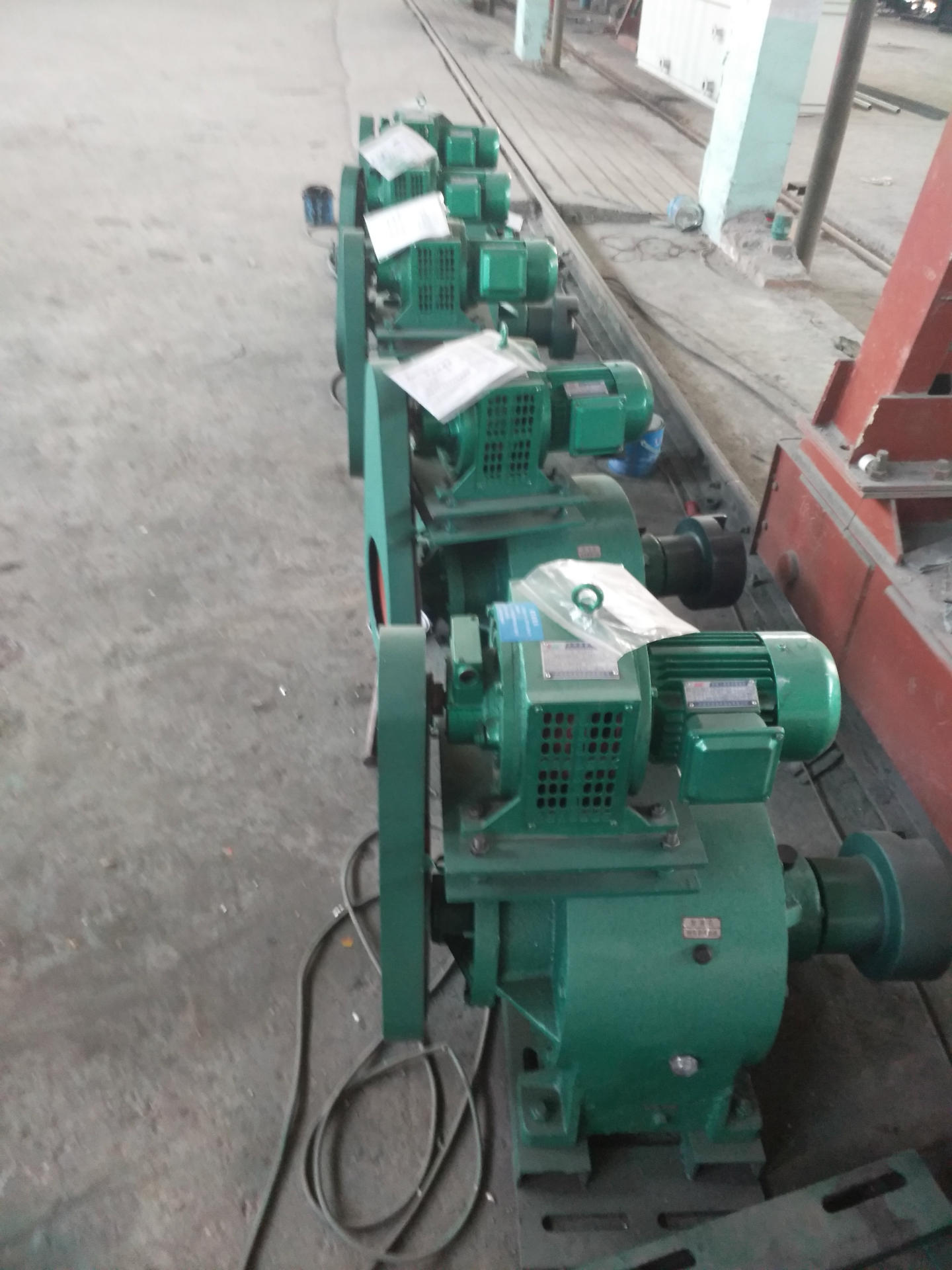

一、概述
该产品具有结构新颖、安装紧凑、体积小、重量轻、效率高、噪声低、寿命长、使用范围广等特点,是1~40T/h锅炉链条炉排驱动装置的更新换代产品。
1、型号说明
W T无极调速箱
2、产品结构设计特点
该产品结构设计具有如下特点
(1)本产品采用了渐开线齿轮行星传动(即NGWN结构),减少齿面负荷,延长齿轮使用寿命,功率分流并具有浮动均载机构等特点。
(2)采用电磁调速电机和控制器(还可根据需求配用变频调速电机及变频器等),可获得平滑无级调速,调速范围广,更能适应不同负荷下的炉排运行速度。
(3)传动精度高,性能可靠,质量稳定,使用方便,易维修。
(4)体积小,效率高,噪音小于75分贝。密封性好,并装有过载保险系统。
(5)采用十字滑块联轴器,具有安装找正容易等特点。
二、主要规格及技术参数
型号 | 总传 动比 | 输出轴转速 (r/min) | 输出 扭矩 (N.m) | 电 磁 调 速 电 机 | 中心高 (mm) | 配用 锅炉 (T/h) | 整机重量 (kg) | ||
型 号 | 功率 (kw) | 转速 (r/min) | |||||||
WT4A | 5196.3 | 0.02406~0.2367 | 5000 | YCT90-4B | 0.37 | 125-1250无级电机最佳转速500-1200 | 190 | 2 | 175 |
WT4A | 5196.3 | 0.02406~0.2367 | 5000 | YCT112-4A | 0.55 | 190 | 4 | 175 | |
WT4 | 4882.8 | 0.0256~0.256 | 5000 | YCT112-4A | 0.55 | 240 | 4 | 315 | |
WT6 | 4993.6 | 0.02503~0.2503 | 7000 | YCT112-4B | 0.75 | 280 | 6 | 450 | |
WT10 | 4971.17 | 0.02514~0.2514 | 10000 | YCT132-4A | 1.1 | 315 | 10 | 620 | |
WT20 | 5011.13 | 0.0249~0.249 | 20000 | YCT132-4B | 1.5 | 365 | 20 | 850 | |
WT30 | 4909 | 0.0254~0.254 | 30000 | YCT160-4A | 2.2 | 441 | 30 | 1295 | |
WT40 | 8029 | 0.01557~0.1557 | 45000 | YCT160-4B | 3 | 470 | 40 | 1600 |
三、结构与传动
(一)结构特征

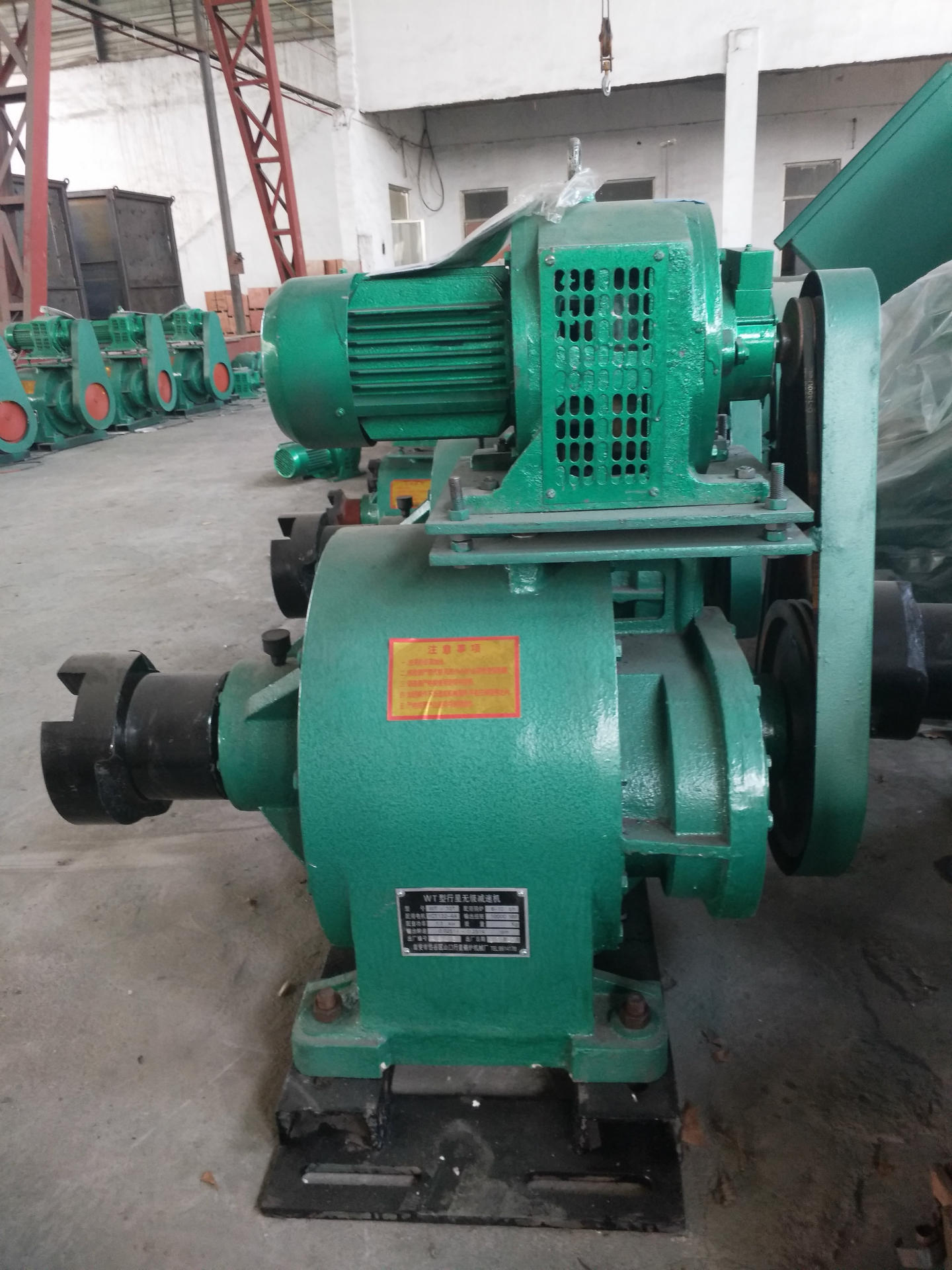

WT型无级调速箱采用皮带传动及齿轮传动,主要有调速电机、皮带传动装置、底座、减速机构等部分组成。
机壳由箱体、左盖、右盖三部分组成。轴端由滚动轴承支承。主要零件材料采用40Cr,齿轮齿面高频淬火,皮带轮装有保险箱,起到过载保护作用,通过调速电机无级调速。
(二)工作原理
传动系统见图一所示,前部由皮带轮传动及Z1、Z2、Z3、Z4组成的二级平行轴传动,后部为NG-WN结构,行星齿轮传动。装修方便,效率高、噪音
