| 加工定制 | 是 |
| 材质 | 碳钢、铸铁、铸钢、不锈钢、不锈钢304、不锈钢316、合金钢、铬钼钒钢、C4钢、WCB |
| 连接形式 | 法兰 |
| 公称通径 | 15-500（mm） |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 零部件及配件 | 执行器 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | 15-500mm |
| 品牌 | 上海、江苏、新奥、东奥、富阳调节阀、特一、信泰、凯泰、中沪 |
| 型号 | HLC-16C、HLC-25C、HLC-40C、HLC-64C、HLC-100C、HLC-16P、H |

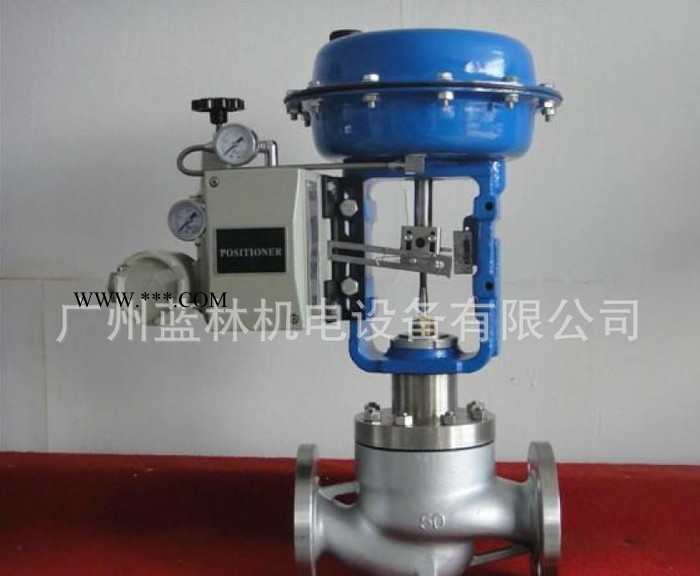

一、HLC笼式单座调节阀概述
HLC小口径笼式单座调节阀是一种高性能的调节阀，坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。
泄漏量符合ANSI B16.104标准。采用多弹簧气动薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92 。
二、HLC笼式单座调节阀阀体
| 阀体型式 | 直通单座套筒式铸造球型阀 |
| 公称通径DN（mm） | 20、25mm |
| 公称压力 | ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa |
| 连接型式 | 法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型;焊接连接；嵌接焊SW |
| 法兰标准 | JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124、JB/T79-94等 |
| 材 料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti）等 |
| 压盖型式 | 螺栓压紧式：填料 |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织 |
| 上阀盖型式 | 常温型（P） | -17～+230℃ |
| 伸长Ⅰ型（E1） | -45～-17℃、+230～+566℃ |
| 伸长Ⅱ型（E2I） | -100～-45℃ |
| 伸长Ⅱ型（E2W） | -196～-100℃ |
| 注： | 工作温度不准超过各种材料的允许范围。 |
三、HLC笼式单座调节阀阀内组件
| 阀芯型式 | 单座套筒式柱塞型阀芯 |
| 流量特性 | 等百分比特性（%）和线性特性（L），参考流量特性曲线图 |
| 套筒形式 | 分离式套筒 |
| 材 料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）或不锈钢堆焊司太莱合金、钛和耐腐蚀合金 |
四、HLC笼式单座调节阀执行机构型 式：LHA多弹簧薄膜执行机构膜片材料：乙丙橡胶夹尼龙布、丁qing橡胶夹尼龙布弹簧范围：20～100、80～240kPa供气压力：140～400kPa气源接口：Rc1/4”环境温度：-30～+70℃阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式配用附件：电-气阀门定位器、空气过滤减压器、保位阀、行程开关、阀位变送器、电磁阀、手轮操作机构等五、HLC笼式单座调节阀性能
| 泄漏量 | 金属阀座 | 小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级 |
| 回 差 | 带定位器 | 小于全行程的1%， |
| 不带定位器 | 小于全行程的3%（LHA1型小于全行程的5%） |
| 基本误差 | 带定位器 | 小于全行程的±1% | 注：采用标准的V型聚四氟乙烯填料 |
| 不带定位器 | 小于全行程的±5% |
| 可调范围 | 50：1（0.25≤Cv≤4.0）或30：1（CV≤0.16） |
六、HLC笼式单座调节阀CV值和行程
| 额定Cv值 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 |
| 流量特性 | 金属阀座 | 等百分比（%） | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 线性（L） | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 额定行程（mm） | 14.3 |
| 公称通径 | 20、25 |
注：符号○表示阀的规格范围。
