| 加工定制 | 是 |
|---|---|
| 材质 | 碳钢、铸铁、铸钢、不锈钢、不锈钢304、不锈钢316、合金钢、铬钼钒钢、C4钢、WCB |
| 连接形式 | 法兰 |
| 公称通径 | 15-500（mm） |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 流动方向 | 单向 |
| 驱动方式 | 电子 |
| 零部件及配件 | 执行器 |
| 类型(通道位置) | 三通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | 15-500mm |
| 品牌 | 上海、江苏、新奥、东奥、富阳调节阀、特一、信泰、凯泰、中沪 |
| 型号 | ZAZQ-16C、ZAZQ-25C、ZAZQ-40C、ZAZQ-16P、ZAZQ-25P、ZAZX- |

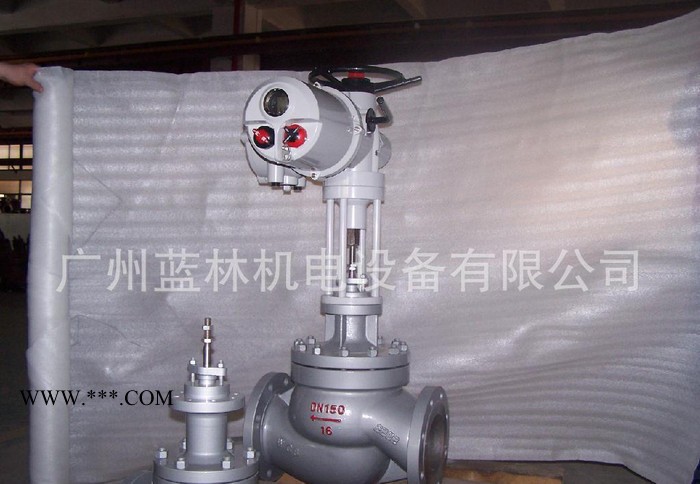

一、ZAZQ、X电动三通调节阀概述
ZAZQ（X）电动三通调节阀有合流和分流二种型式，由DKZ电动执行机构和三通合流或三通分流调节组成，以电源为动力，接受统一的标准信号0～10mA DC或4-20mA Dc驱使阀门开度与此操作信号相对应。合
分流阀的作用是将一种流体分成两路流体。分流合流阀只能对应选用，但当DN≤80时，合流阀可用于分流场合。可替代两台单、双座调节阀，节省投资，占据空间小。三通调节阀通常用于热交换器的两种介质调节，及简单的配比调节。
电动三通调节阀产品口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制信号为0~10或4~20mA.DC。配用不同的执行机构可分为普通型和电子型两种。
本系列电动三通调节阀是以电为驱动方式，电动执行机构的电路板及其他元件在发生故障时可能会产生火花。所以在使用环境较为恶劣或输送易燃易爆的介质时建议选择气动三通调节阀。
二、ZAZQ、X电动三通调节阀性能指标
| 项目 | 指标值 | |
| 基本误差％ | ≤±3.5 | |
| 回差％ | ≤2.5 | |
| 死区％ | ≤3.0 | |
| 始终点偏差％ | 电开、电关 | ±2.5 |
| ±2.5 | ||
| 允许泄量L/H | 符合JB/T7387-94Ⅲ级小于阀的额定容量×10-3 | |
三、ZAZQ、X电动三通调节阀技术参数
| 公称通径mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 分流 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||
| 额定流量系数Kv | 合流 | 8.5 | 13 | 21 | 34 | 52 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 |
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | ||||||
| 公称压力 MPa | 1.6 4.0 6.0 | ||||||||||||
| 流量特性 | 直线 | ||||||||||||
| 执 行 机 构 | Ⅱ型 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-510 | DKZ-510 | |||||||
| Ⅲ型 | DKZ-510C | DKZ-310C | DKZ-410C | DKZ-510C | DKZ-510C | ||||||||
| 出轴推力（N） | 4000 | 4000 | 6400 | 16000 | 16000 | ||||||||
| 行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
| 上阀盖型式 | 1.6 | 1.0 | 2.5 | 1.6 | 1.5 | 1.0 | 0.65 | 0.4 | 0.3 | 0.16 | 0.26 | 0.18 | |
| 允许压差（MPa） | 普通式（常温型），热片式（中温型） | ||||||||||||
| 介质温度℃ | -40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃ | ||||||||||||
| 可调比 | 30:1 | ||||||||||||
| 法兰标准 | 铸铁按JB78-59，铸钢按JB79-59 | ||||||||||||
| 输入阻抗 | Ⅱ型：200 Ⅲ型：250 | ||||||||||||
| 出厂状态 | 电开（对上阀座而言），如需电关，订货时应注明 | ||||||||||||
