| 加工定制 | 是 |
|---|---|
| 材质 | 碳钢、铸铁、铸钢、不锈钢、不锈钢304、不锈钢316、合金钢、铬钼钒钢、C4钢、WCB |
| 连接形式 | 法兰 |
| 公称通径 | 15-500（mm） |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 零部件及配件 | 执行器 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | 15-500mm |
| 品牌 | 上海、江苏、新奥、东奥、富阳调节阀、特一、信泰、凯泰、中沪 |
| 型号 | ZMQ-16C、ZMQ-25C、ZMQ-40C、ZMQ-64C、ZMQ-100C、ZMQ-16P、Z |

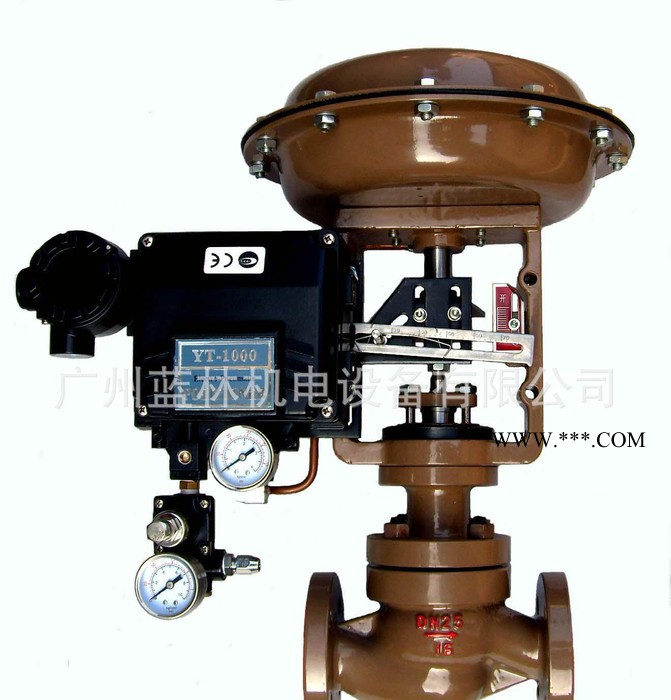

一、ZMQ紧急切断阀概述
该系列紧急切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
气动紧急切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座（二位三通）三种，气动薄膜单座切断阀的型号为ZMQP气动切断阀。密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。
二、ZMQ紧急切断阀特点
·切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
·阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
·阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
·平衡型阀内件，提高了切断阀的许用压差。
·波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。
·活塞式执行机构，操作力大，使用压差大。
三、ZMQ紧急切断阀零件材质
阀体、密封套筒：HT200、ZG230-450ZG1Cr18Ni9TiZGOCr18Ni12M02Ti
阀芯、阀座：1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞：1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太菜合金
填料：聚四氟乙烯、柔性石墨
波纹膜片：丁qing橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
阀芯、阀塞（软质件）：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti
四、ZMQ紧急切断阀技术参数
| 公称通径 DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数KV | 单座、双座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
| 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |||
| 公称压力 PN（MPa） | 1.0 1.6 4.0 6.4 | ||||||||||||
| 额定行程 （mm） | 8 | 12 | 20 | 25 | 40 | 50 | |||||||
| 有效面积 （c m 2 ） | ZMQ 型 | 100 | 200 | 400 | 600 | 1000 | |||||||
| ZSQ 型 | 100 | 125 | 160 | 250 | |||||||||
| 允许泄漏量 | 硬密封 1/h | - 般： 10 -4 X 阀额定容量；严密型：单、双座： 1.2X10 -7 ，套筒 5X10 -6 X 阀额定容量 | |||||||||||
| 软密封 | VI 级 | ||||||||||||
| 允许压差（MPa） | ZMQ P N 正作用 | 6.4 | 5.09 | 2.91 | 1.85 | 2.18 | 1.33 | 1.52 | 0.99 | 0.62 | 0.60 | 0.69 | 0.39 |
| ZMQ P N 反作用 | 6.4 | 6.4 | 3.88 | 2.47 | 2.91 | 1.77 | 2.03 | 1.32 | 0.83 | 0.80 | 0.92 | 0.52 | |
| ZSQ P N | 6.4 | 6.1 | 3.5 | 2.3 | 3.0 | 1.9 | 1.9 | 1.5 | 0.93 | 0.84 | 0.65 | 0.47 | |
| Z M S QM | 公称压力 | ||||||||||||
| 信号压力（kPa） | ZMQ | 0 或 250 | |||||||||||
| ZSQ | 0 或 400 ～ 600 | ||||||||||||
1）ZMQ气动薄膜切断阀性能指标贯彻GB/T4213-92；
2）表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变；
3）表中允许值为使用标准气缸值，可配用不同的气缸提高允许压差.
