扬程式，杠杆式，开放式
* 符合 JIS 标准
* 可以用杠杆执行泄压试验

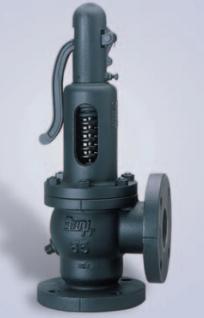

Image:AL-6
特点 扬程式 / 法兰盘型 / 球墨铸铁 / 杠杆式
类别 泄压阀
类型 扬程式
仕様 适用流体 蒸汽
压力范围 0.05 - 1.5MPa((*1))
连接方式 JIS 10K FF 法兰盘型 , JIS 16K FF 法兰盘型(*2)
最高温度 220°(C)
材料 阀箱 球墨铸铁
弹簧盒 球墨铸铁
阀门 铸造不锈钢
阀座 铸造不锈钢
Remarks
*1 150A 的最高工作压力为 0.8MPa。
*2 工作压力超过 1.0MPa 时为 JIS 16K FF 法兰盘型。
Size L (mm) H1 (mm) Weight (kg)
65A(2 1/2) 120 120 20.2
80A(3) 130 130 (132) 24
100A(4) 160 150 (152) 44
125A(5) 200 205 (207) 88
150A(6) 210 215 (217) 113
