扬程式，杠杆式，开放式
* 符合 JIS 标准
* 采用限制结构，防止意外的压力调节

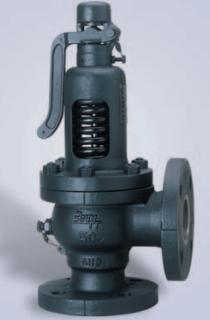

Image:AL-5
特点 扬程式 / 法兰盘型 / 球墨铸铁 / 杠杆式
类别 泄压阀
类型 扬程式
仕様 适用流体 蒸汽
压力范围 0.05 - 1.5MPa
连接方式 JIS 10K FF 法兰盘型 , JIS 16K FF 法兰盘型 (*)
最高温度 220°(C)
材料 阀箱 球墨铸铁
弹簧盒 球墨铸铁
阀门 不锈钢
阀座 不锈钢
Remarks
* 工作压力超过 1.0MPa 时，采用 JIS 16K FF 法兰盘型。
Size L (mm) H1 (mm) Weight (kg)
20A(3/4) 90 75
25A(1) 95 90 7
32A(1 1/4) 100 95 9.5
40A(1 1/2) 110 105 11
50A(2) 115 110 15
