液压式紧急切断阀,燃气紧急切断阀,氨用紧急切断阀

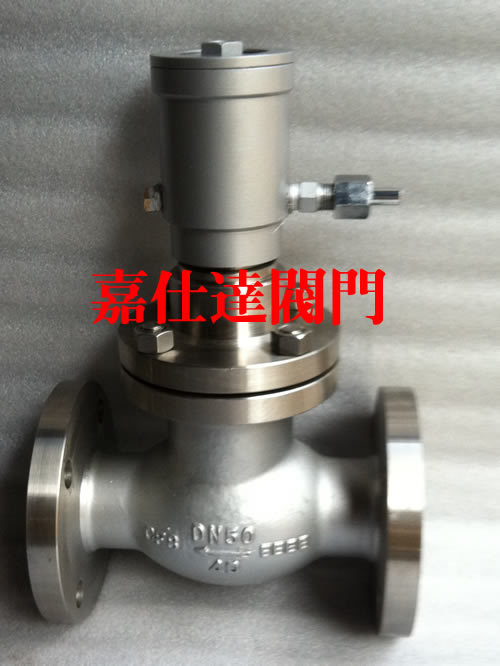

嘉仕达液压式站用紧急切断阀**号：ZL 2012 2 0198156.1

液压式紧急切断阀的用途和性能规范：

1、用途：液压式紧急切断阀是用在液化石油气的大型贮罐、管路系统上必备的阀门配件。主要用于紧急情况时能在较远的地点迅速关闭贮罐的出入口，在阀门的油压管路上或气压管

路上装有低熔点物质制阀的塞子，在出现事故时因温度升增高易熔化泄压来迅速关闭贮罐的出入口来保证液化石油贮系统的安全

2、性能规范

液压式紧急切断阀的作用原理及结构说明：

1、阀门在无外压力操作情况下，阀瓣处于常闭状态，在贮罐系统上使用时，紧急切断阀与手摇油泵配套使用，靠手摇油泵的压力将阀门打开，在油路的压力使用下阀门处于开启状态，当需要关闭阀门或遇到有紧急情况时，可将油压压力泄掉，阀门即自动关闭。

 2、阀瓣关闭时，压力是依靠打开泄压阀或者管路上的易熔塞在温度升高时自行熔化来实现。

3、阀门工作介质的流动方向应是高进低出，与普通截止阀流向正好相反。(如图指出的箭头方向)

4、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。

 详细说明；
  氨气紧急切断阀通过手摇油泵手柄做往复动作，使压力增高来打开油压紧急切断阀，介质即可通过，如遇火灾或其他紧急情况时，将手摇油泵的卸压阀打开，油压系统迅速泄压，使液压紧急切断阀立即关闭，或温度升高至75℃以上时，安装在油泵或油压切断阀的易熔塞立即熔化，达到自动泄压目的，使切断阀自动迅速关闭。
   管道安装多只切断阀应该利用二只手摇油泵控制，其中一只油泵工作另一只油泵备用，防止一只油泵损坏时，阀门不能正常工作。多只液压切断阀情况下分别用一只（J23H-40P）针型阀控制。以便维修能够利用针型阀关闭。
产品种类：
铸刚,不锈钢,可定做非标产品。
技术规范：
压力等级： 20K 4.0MPa
油缸工作压力： ≤6.0.Mpa
使用温度： -40~+80℃
油缸使用介质： 混合锭子油 ，变压器油
使用介质： 天然气，液化气，液氨 ,气体
熔闭时间 ±70℃
关闭时间： ≤10秒
油缸开启压力： ≥2.0MPa
密封圈，O型圈：聚四氟乙烯，丁晴橡胶
阀体：铸刚，不锈钢。304,316,316L
弹簧： 50CrVA（弹簧钢）
油缸/活塞 ：铬不锈钢
紧急切断阀特点：
“油压紧急切断阀、氨气紧急切断阀”针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点，根据介质具体特性，氨气专用切断阀在阀体材料上选用耐腐蚀钢（碳素钢添加耐蚀合金元素），可耐氨气、燃气腐蚀，低温可至**大限度保证工况条件使用要求。结构采用日本切断阀技术，阀体全部采用精铸，有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。
操作规程:
1,氨气紧急切断阀压力标准为20k 4.0MPa，油缸的日常工作压力，不得高于6.0MPa，但须高于2.0 MPa，保证油缸的正常工作。油压紧急切断阀应经常开启和关闭，长时间开启有损油缸弹簧的寿命。
2,为了使油泵的使用寿命加长，防止外界环境温度升高，油路膨涨，损坏切断阀及手动油泵，冲击压力表，必须按时对设备进行巡检。
巡检频率：每小时对压力、温度及相关设备运行情况巡检一次。
3,正常工作时将油泵泄压阀关闭；在遇到紧急情况须将紧急切断阀关闭时，打开泄压阀即可。
4,常闭式切断阀不宜长时间开启，避免弹簧疲劳失灵。

相关产品有：氨气截止阀 氨用截止阀 液氨截止阀 自密封液氨截止阀 自密封氨用截止阀 倒密封氨用截止阀 自密封氨气截止阀 倒密封氨气截止阀 倒密封式液氨截止阀 氨用安全阀,液氨安全阀

  站用手摇油泵SB03     与     液压式站用紧急切断阀 配套使用
