| 材质 | 碳钢 |
|---|---|
| 连接形式 | 法兰 |
| 压力环境 | 高压 |
| 工作温度 | 低温 |
| 外形 | 中型 |
| 公称通径 | DN50（mm） |
| 密封材料 | PTFE |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 形态 | 角式 |
| 零部件及配件 | 阀体 |
| 类型(通道位置) | DN50 |
| 适用介质 | DN50 |
| 规格 | DN50 |
| 品牌 | 上明 |
| 型号 | QDY42F |
一、产品[气动紧急切断阀]的详细资料：
产品型号：QDY42F

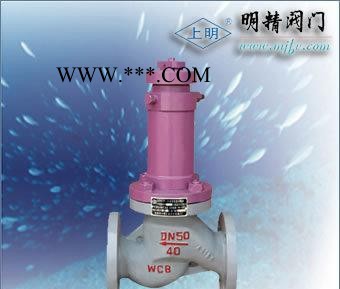

产品名称：液化气紧急切断阀
产品特点：该阀门适用于液化石油气储配站的贮罐出入口上，还可用于卸液管气液相进出口端，在紧急情况时该阀采用压缩油进行远距离快速操作/控制，关闭出入口能保证贮运系统的安全、使用方便、无污染。
二、主要设计参数：
设计、制造：GBJ16008-90
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN50~DN350mm
公称压力：PN2.5、4.0MP。
三、主要性能参数：
公称压力 | 壳体试验 | 密封试验 | 紧急切断时间 | 适用介质 | 适宜温度 |
2.5 | 3.75 | 2.75 | ≦10s | 液化气、天然气等介质 | -40~+80℃ |
4.0 | 6.0 | 4.4 |
四、主要零件材料：
阀体、阀盖 | 阀座、阀瓣、阀杆 | 弹簧 | 密封面 |
WCB | 不锈钢 | 铬钒钢 | 聚四氟乙烯 |
五、上明牌QDY42F液化气紧急切断阀主要外形尺寸：
公称通径 DN(mm) | 尺 寸（mm） | 管接头 | |||||||||
D | D1 | D2 | d2 | f2 | b | L | H | H1 | Z-фd | ||
50 | 160 | 125 | 100 | 88 | 4 | 20 | 230 | 346 | 359 | 4-18 | R1/4 |
65 | 180 | 145 | 125 | - | - | - | 290 | 337 | 354 | - | |
80 | 195 | 160 | 135 | 121 | 4 | 22 | 310 | 445 | 465 | 8-18 | |
100 | 230 | 190 | 160 | 150 | 4.5 | 24 | 350 | 590 | 623 | 8-22 | |
150 | 300 | 250 | 218 | 204 | 4.5 | 28 | 444 | - | 580 | 8-25 | R1/2 |
200 | 360 | 310 | 278 | 260 | 4.5 | 30 | 559 | - | 645 | 12-25 | |
250 | 425 | 370 | 332 | 313 | 4.5 | 32 | 622 | - | 750 | 12-30 | |
300 | 485 | 430 | 390 | 364 | 4.5 | 36 | 711 | - | 1100 | 16-30 | |
350 | 550 | 490 | 448 | 422 | 5 | 40 | 838 | - | 1380 | 16-34 | |
订货须知：
一、①QDY42F液化气紧急切断阀产品名称与型号②QDY42F液化气紧急切断阀口径③QDY42F液化气紧急切断阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的QDY42F液化气紧急切断阀型号，请按QDY42F液化气紧急切断阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
