| 材质 | 不锈钢 |
|---|---|
| 连接形式 | 法兰 |
| 种类 | 蒸汽压力式 |
| 公称通径 | 15-300（mm） |
| 适用介质 | 蒸汽 |
| 压力环境 | 1.0-6.4 |
| 工作温度 | 高温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 零部件及配件 | 阀体 |
| 形态 | 球式 |
| 类型(通道位置) | 直通式 |
| 品牌 | 上明 |
| 型号 | CS19H-16C |

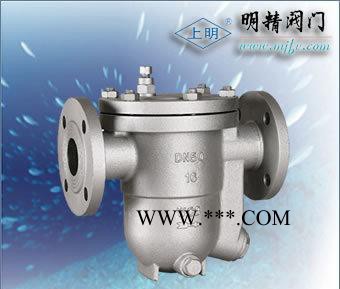

自由浮球式蒸汽疏水阀（疏水器）是目前**先进的蒸汽疏水阀（疏水器）之一，产品技术质量和制造工艺达到国际上同类产品的**高水平。由于浮球精度高，能确保疏水阀（疏水器）的密封性能，整个球面都可为密封面，使用寿命很长。自由浮球式蒸汽疏水阀（疏水器）的独特优点：内置排空气阀，膜盒坚固 ，非常灵敏，工作质量高，能延长自由浮球式蒸汽疏水阀（疏水器）的整体使用寿命。自由浮球式疏水阀（疏水器）的**大优点是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排**小过冷度为0℃，能使加热设备达到**工作效率；它的**低工作压力0.01Mpa**大背压率≤85%。 该产品是石油、化工、印染、制药、造纸、食品等工业加热设备**的疏水阀（疏水器）。
一、产品[热动力式蒸汽疏水阀]的详细资料：
产品名称：Y型式/北京式热动力式蒸汽疏水阀
产品特点：结构简单、价格低、动作可靠。漏气率<3%，不受压力波动的影响、压力范围大。由于密封面不锈钢，使用寿命高于国内同类产品。
二、主要特点：
结构简单、价格低、动作可靠。漏气率<3%，不受压力波动的影响、压力范围大。由于密封面不锈钢，使用寿命高于国内同类产品。
三、排水量（Kg/h）：
产品型号 | DN | 工作压差（MPa） | ||||||
0.05 | 0.15 | 0.4 | 0.6 | 1.0 | 1.6 | 2.5 | ||
CS19H-16C | 15.20.25 | 150 | 280 | 400 | 475 | 600 | 800 | - |
32.40.50 | 550 | 650 | 900 | 1200 | 1700 | 2100 | - | |
CS19H-25 | 15.20.25 | 1717 | 1828 | 2536 | 2701 | 3202 | 3581 | - |
32.40 | 56 | - | 119 | - | 321 | 470 | 534 | |
50 | 1800 | 2050 | 2600 | 3000 | 3500 | 4300 | 5000 | |
CS19H-40 | 15.20.25 | 56 | - | 119 | - | 321 | 470 | 534 |
32.40.50 | 1800 | 2050 | 2600 | 3000 | 3500 | 4300 | 5000 | |
四、主要零件材料：
阀体 | 锻钢 |
阀帽 | 不锈钢 |
阀盖 | 锻钢 |
阀片 | 不锈钢 |
阀体密封面 | 不锈钢 |
五、上明牌热动力式蒸汽疏水阀主要外型及连接尺寸：
产品 | DN | 螺纹连接 | 承插焊连接 | 重量 | - | 重量 | |||||||||||||||
RC | L | H | H1 | L | H | H1 | D | t | L | H | H1 | D | K | d | c | f | N-Φ | ||||
（mm） | （mm） | （mm） | |||||||||||||||||||
CS19H-16/25C | 15 | 1/2 | 75 | 57 | 35 | 75 | 57 | 35 | 23 | 7 | 1.23 | 150 | 57 | 35 | 95 | 65 | 45 | 14 | 2 | 4-14 | 3.13 |
20 | 3/4 | 85 | 60 | 43 | 85 | 60 | 43 | 28 | 7 | 1.32 | 150 | 60 | 43 | 105 | 75 | 55 | 14 | 2 | 4-14 | 3.70 | |
25 | 1 | 95 | 68 | 50 | 95 | 68 | 50 | 33 | 10 | 1.67 | 160 | 68 | 50 | 115 | 85 | 65 | 14 | 2 | 4-14 | 4.78 | |
32 | 11/4 | 105 | 90 | 80 | 105 | 90 | 80 | 42 | 12 | 6.7 | 200 | 90 | 80 | 135 | 100 | 78 | 16 | 2 | 4-18 | 10.8 | |
40 | 11/2 | 110 | 90 | 80 | 110 | 90 | 80 | 52 | 12 | 6.9 | 230 | 90 | 80 | 145 | 110 | 85 | 16 | 2 | 4-18 | 10.84 | |
50 | 2 | 170 | 95 | 87 | 130 | 95 | 87 | 62 | 12 | 7.7 | 230 | 95 | 87 | 160 | 125 | 100 | 16 | 3 | 4-18 | 13.62 | |
CS19H-40 | 15 | 1/2 | 75 | 61 | 41 | 175 | 61 | 41 | 23 | 9 | 1.23 | 150 | 61 | 41 | 95 | 65 | 45 | 16 | 2 | 4-14 | 3.13 |
20 | 3/4 | 85 | 64 | 45 | 85 | 64 | 45 | 28 | 12 | 1.32 | 150 | 64 | 45 | 105 | 75 | 55 | 16 | 2 | 4-14 | 3.70 | |
25 | 1 | 95 | 68 | 45 | 95 | 68 | 45 | 33 | 15 | 1.67 | 160 | 68 | 45 | 115 | 85 | 65 | 16 | 2 | 4-14 | 4.78 | |
32 | 11/4 | 105 | 81 | 56 | 105 | 81 | 56 | 40 | 15 | 6.7 | 200 | 81 | 56 | 135 | 100 | 78 | 18 | 2 | 4-18 | 11.7 | |
40 | 11/2 | 110 | 81 | 56 | 110 | 81 | 56 | 50 | 15 | 6.82 | 230 | 81 | 56 | 145 | 110 | 85 | 18 | 3 | 4-18 | 11.82 | |
50 | 2 | 120 | 89 | 64 | 120 | 89 | 64 | 60 | 20 | 7.62 | 230 | 89 | 64 | 160 | 125 | 100 | 20 | 3 | 4-18 | 14.14 | |
订货须知：
一、①热动力式蒸汽疏水阀产品名称与型号②热动力式蒸汽疏水阀口径③热动力式蒸汽疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的热动力式蒸汽疏水阀型号，请按热动力式蒸汽疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
感谢您访问我们的网站【//www.sale-valve.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供**的服务。
