| 材质 | 碳钢 |
|---|---|
| 连接形式 | 法兰 |
| 种类 | 浮球式 |
| 公称通径 | 15-500（mm） |
| 适用介质 | 蒸汽 |
| 压力环境 | 常压 |
| 工作温度 | 180-425 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 电磁 |
| 零部件及配件 | 浮球 |
| 形态 | 球式 |
| 类型(通道位置) | 直通式 |
| 规格 | DN15 |
| 结构形式 | 浮动球球阀 |
| 作用对象 | 水 |
| 品牌 | 上明 |
| 型号 | CS41H-16/ |
一、产品[自由浮球式蒸汽疏水阀]的详细资料：

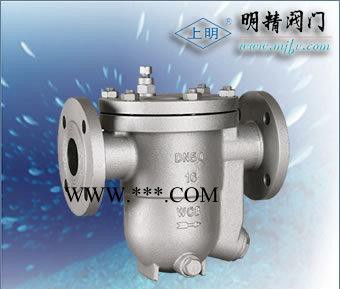

产品名称：自由浮球式蒸汽疏水阀
产品特点：疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。
二、工作原理：
本产品根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽作用。
三、结构特点：
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水，至使设备凝结水带滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
四、主要零件材料：
主要零件 | 材料 |
阀体 | 碳钢 |
阀盖 | 碳钢 |
阀座 | 不锈钢 |
过滤器 | 不锈钢 |
五、上明牌不锈钢浮球式疏水阀主要外型及连接尺寸：
尺寸 | 型号 | CS11H-16C | |||||
口径DN | 15 | 20 | 25 | 32 | 40 | 50 | |
L | 150 | 150 | 150 | 270 | 280 | 290 | |
H | 195 | 195 | 195 | 250 | 290 | 300 | |
H1 | 103 | 103 | 103 | 108 | 108 | 108 | |
产品型号 | 口径 | 尺寸 | |||||||
DN | L | H | D | D1 | D2 | b | f | Z-Φd | |
CS41H-16/25/40C-B | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | |
25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | |
CS41H-16/25/40C-D | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 |
32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | |
40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | |
50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | |
CS41H-16/25C-F | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 |
65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | |
80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 | |
100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 | |
125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 | |
150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-Φ23 | |
订货须知：
一、①不锈钢浮球式疏水阀产品名称与型号②不锈钢浮球式疏水阀口径③不锈钢浮球式疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的不锈钢浮球式疏水阀型号，请按不锈钢浮球式疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
