首页 > 供应产品 > 切断阀/ZQGP型气动快速切断阀/气动活塞快速切断阀

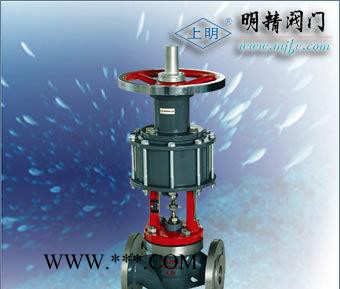

切断阀/ZQGP型气动快速切断阀/气动活塞快速切断阀
单价 ￥1450.00元/个对比
销量 暂无
浏览 1245
发货 上海
库存 50个起订1个
加工定制 是
材质 不锈钢
过期 长期有效
更新 2021-12-30 19:37

详细信息
加工定制 是
材质 不锈钢
连接形式 法兰式
公称通径 20---350（mm）
适用介质 水,蒸汽,油品
压力环境 1.6
工作温度 常温
流动方向 单向
驱动方式 气动
零部件及配件 阀体
形态 隔膜式
类型(通道位置) 直通式
标准 国标
密封形式 硬密封型
品牌 上明
型号 ZQGP

产品详细介绍:

ZQGP气动活塞快速切断阀

   ZQGP型气动快速切断阀由国内**推出的气动多弹簧活塞执行机构和低流阻、双重密封结构的切断阀组成。执行机构动作速度快、推力大、有自复位功能、带手操机构;阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。新颖独特的结构使本产品成为一类快速动作、严密切断、安全可靠的高性能新型切断阀。 主要零件材料
材料代号C（WCB）P（304）R（316）
主要
零件		阀体、阀盖WCB（ZG230-450）ZG1Cr18Ni9Ti（304）ZG1Cr18Ni12Mo2Ti（316）
阀芯、阀座1Cr18Ni9Ti（304）或司钛莱合金堆焊1Cr18Ni9Ti（304）或司钛莱合金堆焊1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊
阀杆2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
填料V型聚四氟乙烯（F4）、柔性石墨、
垫片增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片
O型密封圈耐油橡胶
弹簧60Si2Mn
推杆2Cr13
手轮HT200
适用工况适用介质水蒸汽油品类气液体硝酸碱类腐蚀性气液体醋酸类等腐蚀性气液体
适用温度硬密封：-30～+450℃ 软密封：-30～+180℃
 主要技术参数
公称通径 mm202540506580100150200
阀座直径 mm20253240506580100125150200
额定流量系数 Kv6.51015254065100150260350540
公称压力 MPa1.6 ； 4.0 ； 6.4
行 程 mm101625304060
流量特性快 开
执行器型号ZSPA/B-1、ZSNA/B-1ZSPA/B-2、ZSNA/B-2ZSPA/B-3、ZSNA/B-3
作用形式单作用型/双作用型
气源压力MPa0.4-0.7
泄漏量软密封:O泄漏；硬密封：10-5×阀的额定容量
切断时间S0.511.5234
配用附件：电磁阀、阀位回讯器、空气过滤减压器、手轮操作机构外形尺寸
DN(mm)H(mm)Hg(mm)ФA(mm)ФD(mm)L(mm)
PN1.6PN6.4PN1.6PN6.4
25410580196115135184210
40514684266150165222251
50520690266165175254286
65694904348185200276311
80696906348200210298337
100709919348220250352394
15011861146486285340451508
20012081468486340405600650
订货须知1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件,建议用户安装空气过滤器三联件与二位五通电磁阀
