| 加工定制 | 是 |
|---|---|
| 材质 | 碳钢 |
| 连接形式 | 焊接 |
| 公称通径 | 20～100（mm） |
| 适用介质 | 水,蒸汽,油品 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 流动方向 | 单向 |
| 驱动方式 | 电子 |
| 零部件及配件 | 阀体 |
| 形态 | 角式 |
| 类型(通道位置) | 直通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | 20～100 |
| 品牌 | 上明 |
| 型号 | ZMQSY |
一、产品概述：

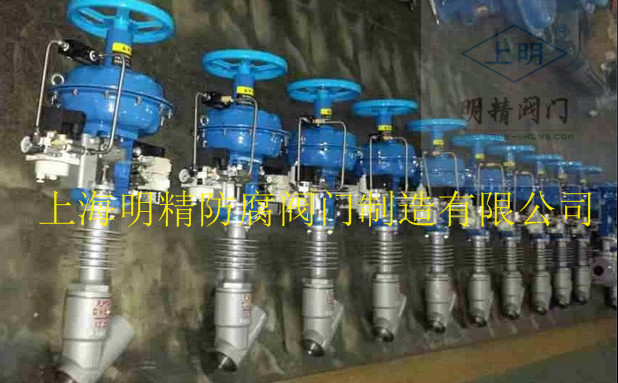

上明牌ZMQSY系列气动薄膜Y型疏水阀是本公司根据热电厂设备疏水而专业开发设计生产的新一代蒸汽疏水阀，该产品接近直线的流通设计，减小流阻，二次节流原理，减少冲蚀，提高寿命。阀芯、阀座采用整体硬质合金，关闭内漏≤VI级，可拆卸中腔密封设计，杜绝外漏，检修方便等特点，还可在易燃，易爆场合使用，根据控制系统或调节仪表的信号，切断或开启阀门，从而实现对被控参数的使用要求。因此它广泛应用于火电厂等行业的远程控制。
本型产品由正作用和反作用之分，其公称通径等级DN（mm）20～100；公称压力等级PN有150Ib(2.0Mpa),300Ib(5.0Mpa),600Ib(10Mpa),900Ib(15 Mpa)等多个等级之分；气源压力（MPa）0.14～0.4；信号范围Pr（KPa）20～100，40～200；泄漏量几乎近似于0泄漏，该产品有多种规格可供选择。
二、主要零件常用材料：
阀体：ZG270-500 ZG1Cr18Ni9Ti
阀盖：45钢 1Cr18Ni9Ti
阀杆、推杆：1Cr18Ni9Ti、
阀芯、阀座：在1Cr18Ni9Ti主体上堆焊司钛莱合金
填料：编织柔性石墨
垫片：夹316丝高目柔性石墨
注：以上为常用材料，具体牌号以定货合
产品简述

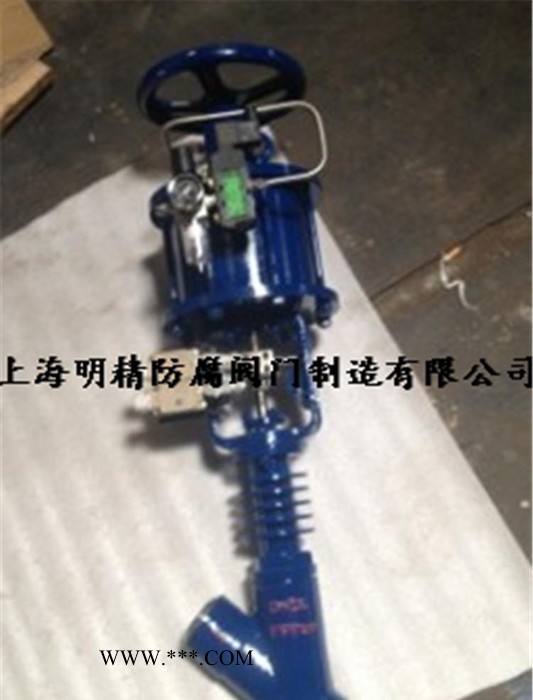

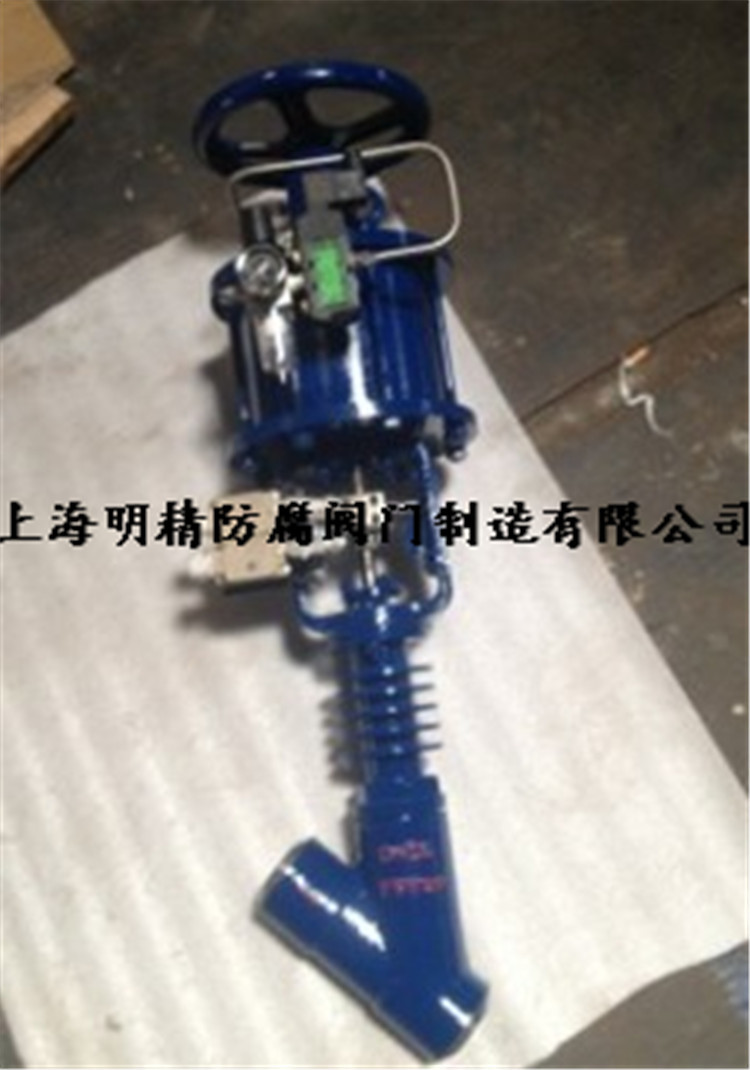

ZMQSY型气动薄膜Y型疏水阀；该阀门由新系列气动薄膜执行机构和Y型疏水阀二部分组（图1）Y型疏水阀是具有特殊结构的调节阀体二端为焊接式，适用于特定的配管。
执行机构有正、反二种作用形式；当信号压力增加，推杆伸出膜室的叫正作用，与阀配合构成气关式。当信号压力增加，推杆退入膜室的叫反作用，与阀配合构成开式。
原理：
当信号压力输入膜室后，在膜片上产生推力，压缩弹簧，使推杆移动，带动阀杆，改变阀芯与阀座之间流通面积，直到弹簧的反作用力与信号压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数目的。
结构图
气动疏水阀标准规范：
设计制造标准 | JB/T3595、E101、ANSIB16.34 |
结构长度标准 | GB/T12221-2005 |
对接焊坡口尺寸 | 按ANSIB16.25 |
承接焊尺寸 | 按ANSIB16.34 |
承插焊口径范围 | 1/2″～2-1/2″ |
对接焊口径范围 | 1/2″～4″ |
压力温度等级 | GB/T12224-2005 |
试验检验标准 | JB/T3595 |
气动疏水阀零件材料与工况：
零件名称 | 材料 | ||
阀体 | 25+Stellite21 | 12Cr1MoV+Stellite21 | 0Cr17Ni12Mo2+Stellite21 |
阀瓣 | 25+Stellite21 | 12Cr1MoV+Stellite21 | Stellite21 |
阀杆 | 1Cr13 | 25Cr2Mo1V | 0Cr17Ni4Cu4Nb |
填料箱 | 25 | 12Cr1MoV | 0Cr17Ni12Mo2 |
压板 | 1Cr13 | 1Cr13 | 0Cr17Ni12Mo2 |
填料 | 夹不锈钢丝编织柔性石墨 | 夹不锈钢丝编织柔性石墨 | 夹不锈钢丝编织柔性石墨 |
填料垫 | 1Cr13 | 1Cr13 | 0Cr17Ni12Mo2 |
密封垫 | 夹316丝高目柔性石墨 | 夹316丝高目柔性石墨 | 夹316丝高目柔性石墨 |
气动疏水阀结构尺寸：
| 公称通径 | 300、600、900、 1690LB（相当于P55 100） | 2680LB（相当于P55 170） | ||||||||||
| L | L1 | D | W | H | G(kg) | L | L1 | D | W | H | G(kg) | |
| 1/2〃 | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
| 3/4〃 | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
| 1〃 | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
| 1-1/4〃 | 170 | 122 | 81 | 363 | 554 | 46.8 | 170 | 122 | 81 | 216 | 469 | 46.8 |
| 1-1/2〃 | 170 | 122 | 81 | 363 | 554 | 46.8 | 170 | 122 | 81 | 216 | 469 | 46.8 |
| 2〃 | 208 | 155 | 92 | 363 | 600 | 85 | 272 | 180 | 102 | 363 | 622 | 85 |
| 2-1/2〃 | 272 | 180 | 102 | 406 | 648 | 85 | 325 | 224 | 122 | 406 | 658 | 85 |
| 3〃 | 272 | 180 | 102 | 406 | 648 | 85 | 325 | 224 | 122 | 406 | 658 | 85 |
| 4〃 | 325 | 224 | 122 | 406 | 658 | 102 | 325 | 224 | 122 | 406 | 658 | 112 |
订货须知：
一、①疏水调节阀产品名称与型号②疏水调节阀口径③疏水调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的疏水调节阀型号，请按疏水调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
