| 材质 | 不锈钢 |
|---|---|
| 连接形式 | 螺纹 |
| 种类 | 圆盘式 |
| 公称通径 | 20（mm） |
| 适用介质 | 蒸汽 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 零部件及配件 | 阀体 |
| 形态 | 圆盘式 |
| 类型(通道位置) | 直通式 |
| 规格 | DN20 |
| 品牌 | 上明 |
| 型号 | CS19W-16P |
一、产品[疏水阀]的详细资料：

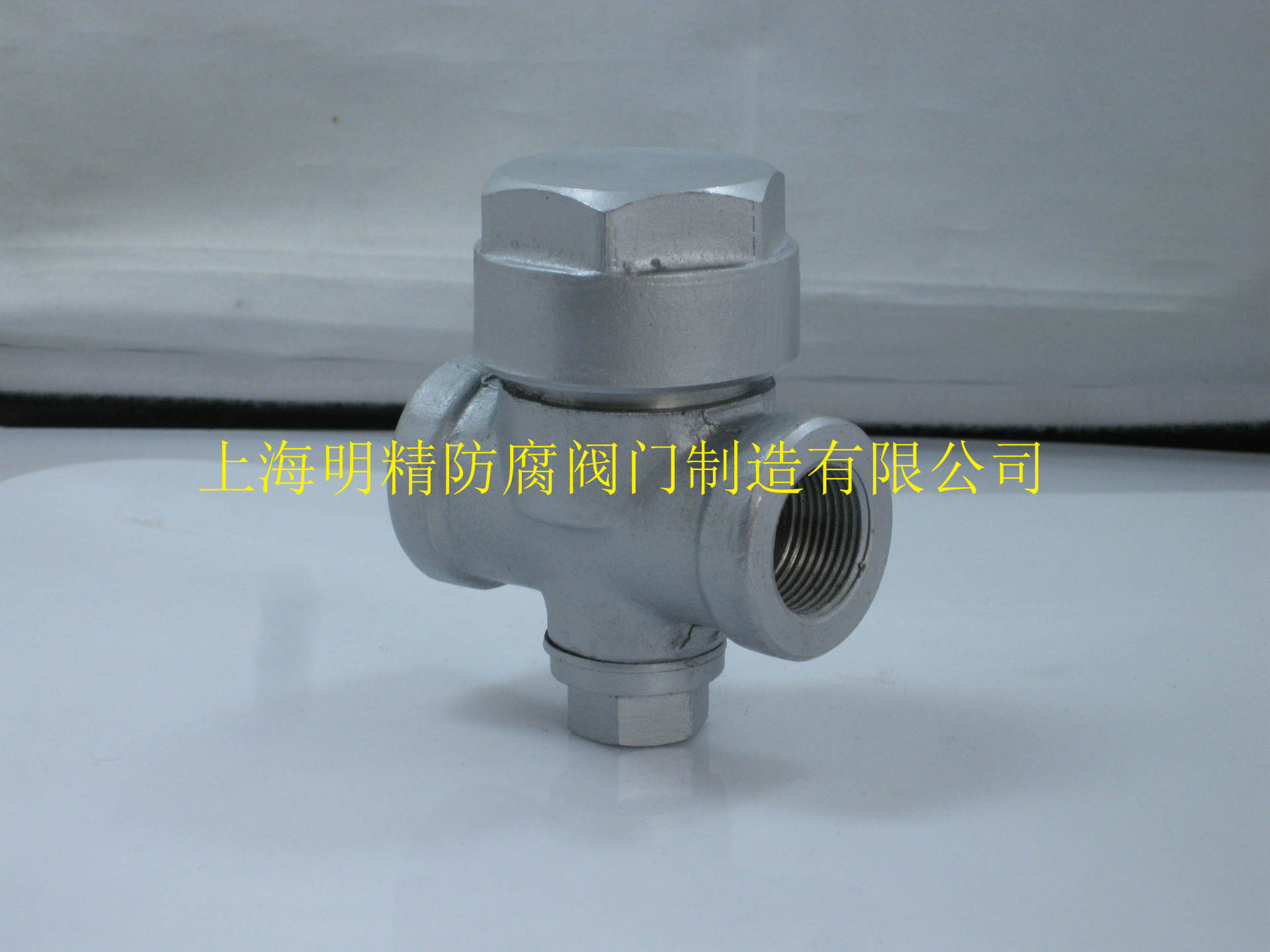

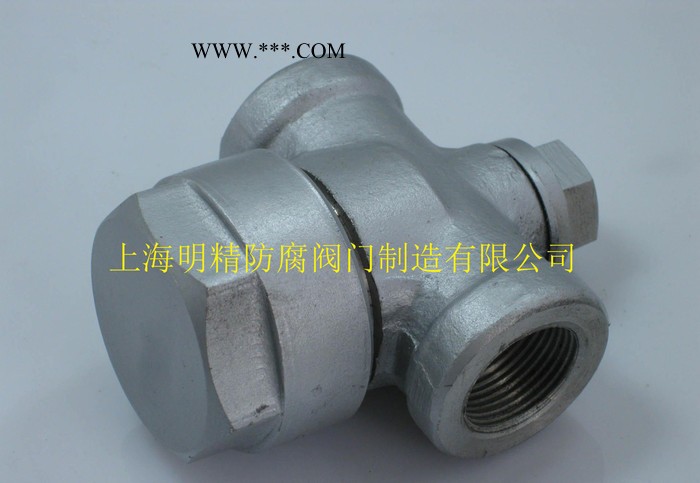

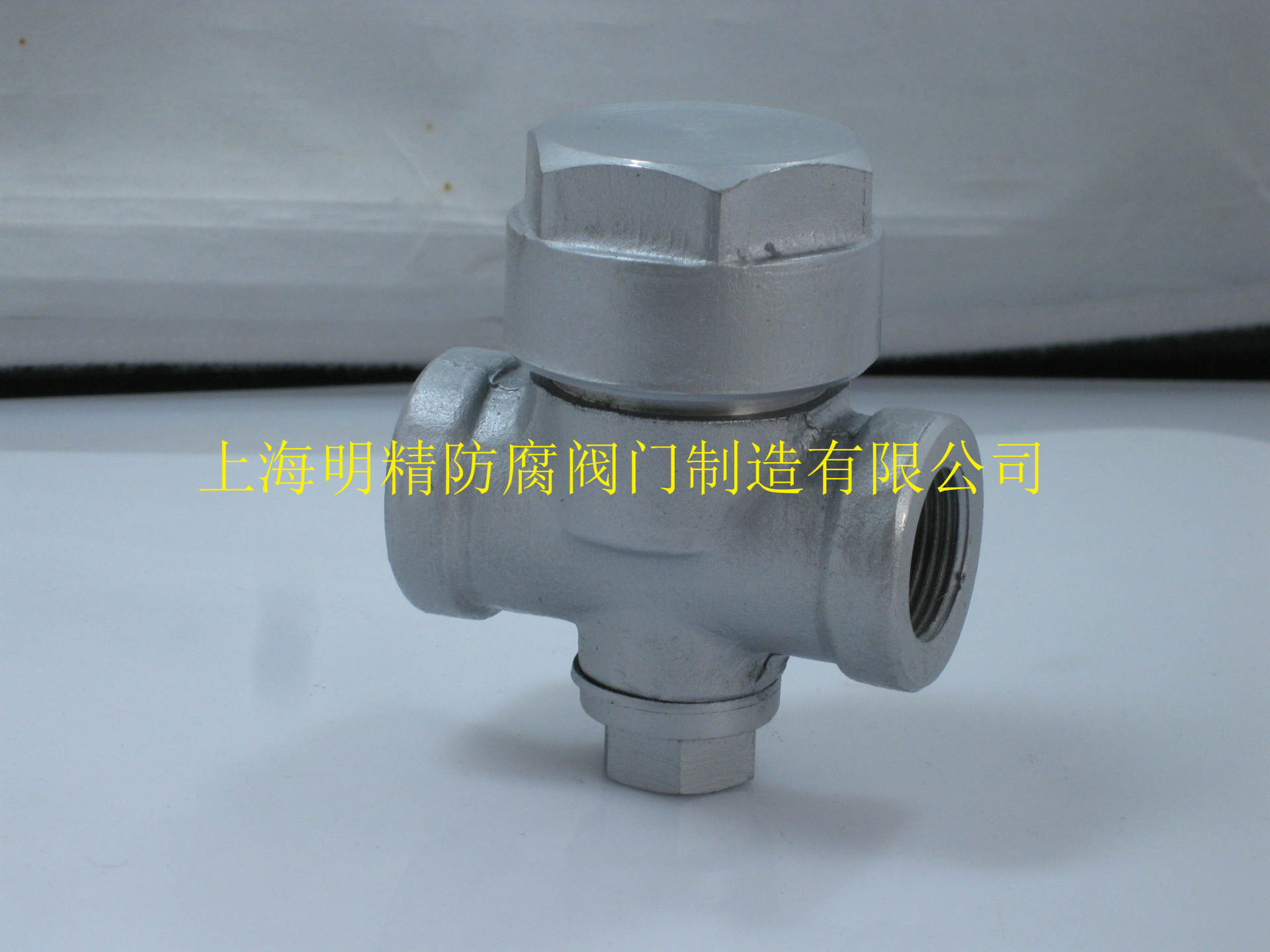

产品名称：仪表不锈钢(圆盘式)疏水阀
二、结构特点：
1、带蒸汽或空气保温装置，不受环境温度影晌，减少动作频率，延长寿命。
2、备有过滤器自排污。
3、该阀动作灵敏可靠，排水量大。
三、工作原理：
本疏水阀是利月热动力学特性，当凝结水排流较低时会发生第二次蒸发。井在粘度、密封等方面与蒸汽方面存在差异驱动启阀件。
产品型号 | 口径 | 连接方式 | **高允许温度℃ | 阀体材质 | 外形尺寸 | |||
CS19W-16P | 6 | 螺纹 | 250℃ | 0Cr18Ni9 | 50 | 48 | 30 | 18 |
CS19W-16P | 8 | 螺纹 | 250℃ | 0Cr18Ni9 | 50 | 48 | 30 | 18 |
CS19W-16P | 10 | 螺纹 | 250℃ | 0Cr18Ni9 | 52 | 58 | 35 | 23 |
SLZ热动力型 | 6 | 螺纹 | 250℃ | 0Cr18Ni9 | 40 | 33 | 24 | 9 |
SLZ热动型 | 8 | 螺纹 | 250℃ | 0Cr18Ni9 | 40 | 33 | 24 | 9 |
SLZ热动型 | 10 | 螺纹 | 250℃ | 0Cr18Ni9 | 52 | 37 | 26 | 11 |
四、不锈钢圆盘式疏水阀主要外形尺寸与连接尺寸：
产品型号 | 口径（DN） | B | H | H1 | H2 |
ST-16C可调恒温式 | 15 | 62 | 162 | 95 | 67 |
20 | 68 | 162 | 95 | 67 | |
25 | 75 | 168 | 93 | 75 | |
32 | 80 | 175 | 100 | 80 |
五、不锈钢圆盘式疏水阀主要外形尺寸与连接尺寸：
型号 | BNF1 | BNF2 | ||||||
连接方式 | ZG1/2″ | ZG3/4″ | ZG1″ | ZG1/2″ | ZG3/4″ | ZG1″ | ||
通径 | 15 | 20 | 25 | 15 | 20 | 25 | ||
外形尺寸（mm） | L | 100 | 105 | 105 | 100 | 105 | 105 | |
W | 63 | 63 | 63 | 63 | 63 | 63 | ||
重量（Kg） | 0.8 | 0.9 | 0.9 | 0.8 | 0.9 | 0.9 | ||
订货须知：
一、①不锈钢圆盘式疏水阀产品名称与型号②不锈钢圆盘式疏水阀口径③不锈钢圆盘式疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的不锈钢圆盘式疏水阀型号，请按不锈钢圆盘式疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
