| 材质 | 碳钢 |
|---|---|
| 连接形式 | 法兰 |
| 结构形式 | 固定球球阀 |
| 公称通径 | DN50--500（mm） |
| 适用介质 | 水 气体 油 天然气 |
| 压力环境 | 高压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 电子 |
| 零部件及配件 | 阀体 |
| 用途 | 流量控制 |
| 类型(通道位置) | 直通式 |
| 作用对象 | 水 |
| 规格 | DN65 |
| 品牌 | 上明 |

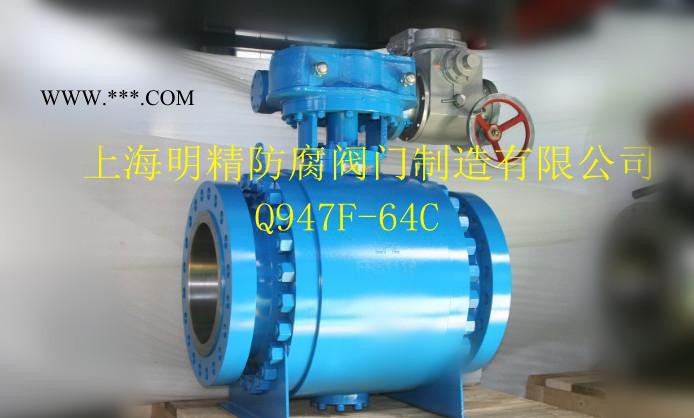

| 型号 | Q947F-64C |
一、执行标准 Administer Standard：
| 设计与制造 Design and Manufacture | 结构长度 Face To Face | 法兰尺寸 Flange Dimension | 压力-温度 Pressure Temperature Lating | 试验-检验 Inspection And Test |
| GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
二、压力试验 Pressure Test：
| 公称压力NominalPressure | 1.6 | 2.5 | 4.0 |
| 强度试验 Shell Test | 2.4 | 3.8 | 6.0 |
| 水密封试验 Water Seal Test | 1.8 | 2.8 | 4.4 |
| 气密封试验 Air Seal Test | 0.4-0.7 | ||
三、主要零件材料及性能 Main Part Materials and Property：
| 阀体 Body | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M |
| 球体 阀杆 Ball Stem | 2Cr13 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
| 阀 座 Seat | 聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL | ||||||
| 垫片 Shim | 聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket | ||||||
| 阀杆座 Stem Seat | 聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite | ||||||
| 填料 Packing | 聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite | ||||||
| 填料压盖 Gland | WCB | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
| 温度 Temperature | -29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29～300(对位聚笨 PPL) | ||||||
| 介质 Medium | 水 蒸汽 油品 Water steam Oil goods | 硝酸类 Nitric Acid | 强氧化介质 strongey oxidable medium | 醋酸类 Acetic Acid | 尿素类 Urea | ||
四、上海明精防腐阀门制造有限公司电动固定式球阀规格主要尺寸 Size Main Dimensions：
| 1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H0 | H1 | H2 |
| 凸面法兰 RFQ947F16C16P16R | 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | 30 | - | - |
| 40 | 165 | 145 | 110 | 85 | 16 | 4-18 | 32 | - | - | |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 43 | - | - | |
| 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | 70 | - | - | |
| 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | 110 | - | - | |
| 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | 150 | - | - | |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 200 | - | - | |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 230 | - | - | |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 260 | - | - | |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 283 | - | - | |
| 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 380 | - | - | |
| 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 425 | - | - | |
| 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 492 | - | - | |
| 500 | 914 | 705 | 650 | 608 | 44 | 20-34 | 555 | - | - | |
| 600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 675 | - | - | |
| 700 | 1245 | 910 | 940 | 788 | 50 | 24-41 | 850 | - | - |
五、上海明精防腐阀门制造有限公司电动固定式球阀规格主要尺寸 Size Main Dimensions：
| 2.5MPa | DN | L | D | D1 | D2 | b | n-φd | H0 | H1 | H2 |
| 凸面法兰 RFQ947F2525P25R | 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 30 | - | - |
| 40 | 190 | 145 | 110 | 85 | 18 | 4-18 | 32 | - | - | |
| 50 | 216 | 160 | 125 | 100 | 20 | 4-18 | 43 | - | - | |
| 65 | 241 | 180 | 145 | 120 | 22 | 8-18 | 70 | - | - | |
| 80 | 283 | 195 | 160 | 135 | 22 | 8-18 | 110 | - | - | |
| 100 | 305 | 230 | 190 | 160 | 24 | 8-23 | 150 | - | - | |
| 125 | 381 | 270 | 220 | 188 | 28 | 8-25 | 200 | - | - | |
| 150 | 403 | 300 | 250 | 218 | 30 | 8-25 | 230 | - | - | |
| 200 | 502 | 360 | 310 | 278 | 34 | 12-25 | 260 | - | - | |
| 250 | 568 | 425 | 370 | 332 | 36 | 12-30 | 283 | - | - | |
| 300 | 648 | 485 | 430 | 390 | 40 | 16-30 | 380 | - | - | |
| 350 | 762 | 550 | 490 | 448 | 44 | 16-34 | 425 | - | - | |
| 400 | 838 | 610 | 550 | 505 | 48 | 16-34 | 492 | - | - | |
| 500 | 991 | 730 | 660 | 610 | 52 | 20-41 | 555 | - | - | |
| 600 | 1143 | 840 | 770 | 718 | 56 | 20-41 | 675 | - | - | |
| 700 | 1346 | 955 | 875 | 815 | 60 | 24-48 | 850 | - | - |
六、上海明精防腐阀门制造有限公司电动固定式球阀规格主要尺寸 Size Main Dimensions：
| 4.0MPa | DN | L | D | D1 | D2 | D6 | b | n-φd | H0 | H1 | H2 |
| 凸凹法兰 RFQ947F4040P40R | 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-18 | 30 | - | - |
| 40 | 190 | 145 | 110 | 85 | 76 | 18 | 4-18 | 32 | - | - | |
| 50 | 216 | 160 | 125 | 100 | 88 | 20 | 4-18 | 43 | - | - | |
| 65 | 241 | 180 | 145 | 120 | 110 | 22 | 8-18 | 70 | - | - | |
| 80 | 283 | 195 | 160 | 135 | 121 | 22 | 8-18 | 110 | - | - | |
| 100 | 305 | 230 | 190 | 160 | 150 | 24 | 8-23 | 150 | - | - | |
| 125 | 381 | 270 | 220 | 188 | 176 | 28 | 8-25 | 200 | - | - | |
| 150 | 403 | 300 | 250 | 218 | 204 | 30 | 8-25 | 230 | - | - | |
| 200 | 502 | 375 | 320 | 282 | 260 | 38 | 12-30 | 260 | - | - | |
| 250 | 568 | 445 | 385 | 345 | 313 | 42 | 12-34 | 283 | - | - | |
| 300 | 648 | 510 | 450 | 408 | 364 | 46 | 16-34 | 380 | - | - | |
| 350 | 762 | 570 | 510 | 465 | 422 | 52 | 16-34 | 425 | - | - | |
| 400 | 838 | 655 | 585 | 535 | 474 | 58 | 16-41 | 492 | - | - | |
| 500 | 991 | 755 | 670 | 612 | 576 | 62 | 20-48 | 555 | - | - | |
| 600 | 1143 | 890 | 795 | 730 | 678 | 62 | 20-54 | 675 | - | - | |
| 700 | 1346 | 995 | 900 | 835 | 768 | 68 | 24-54 | 850 | - |
订货须知：
一、①电动固定式球阀产品名称与型号②电动固定式球阀口径③电动固定式球阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定明精公司的电动固定式球阀型号，请按电动固定式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
