一、
概述
|

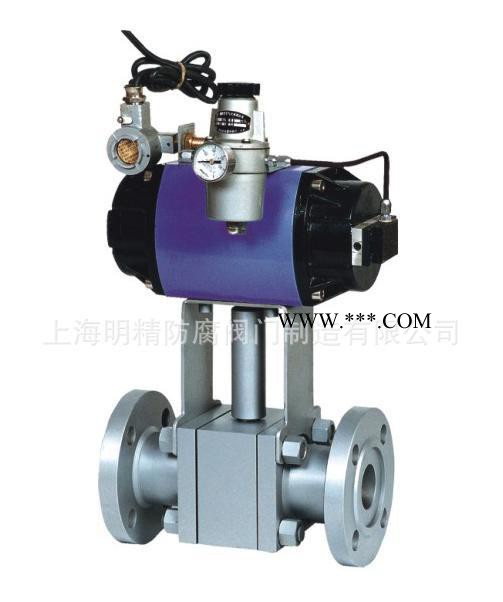

QJSRG型精小型气动高压O型球阀是一种转角为90°的球阀。阀体采用三开（三体）式法兰连接球阀，球芯采用固定式结构，需要操作力矩小，聚四氟乙烯阀座采用浮动嵌入式结构，密封性能优良。执执行机构采用ZGH、ZGQ高性能气缸活塞执行机构，结构简单，输出力矩大。该球阀适宜控制含有纤维和固定颗粒的高压或高压差流体。双作用气动高压O型球阀型号为QJSRG-160/320，单作用气动高压O型球阀型号为QJDRG-160/320。
二、 规格技术参数及性能指标
1.规格技术参数
型式 | 三体式法兰连接高压球阀 | ||||||||||
公称通径mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
公称压力Mpa | 16.0、32.0 | ||||||||||
法兰型式 | 法兰标准按JB/T79.2-94凹凸面 | ||||||||||
材料 | 碳钢（ZG230-450）和不锈钢(ZG1Cr18Ni9和ZG0Cr17Ni12Mo2) | ||||||||||
介质温度℃ | -40~180 | ||||||||||
填料 | 聚四氟乙烯 | ||||||||||
球芯材料 | 0Cr17Ni12Mo2 | ||||||||||
阀座材料 | 聚四氟乙烯 | ||||||||||
额定行程 | 90° | ||||||||||
环境温度 | -40~80℃ | ||||||||||
泄漏量L/h |
1.8×10×ΔP×D | ||||||||||
供气压力Mpa | 0.5~1.0 | ||||||||||
允许压差 | 公称压力值 | ||||||||||
固有流量特征 | 快开特性 | ||||||||||

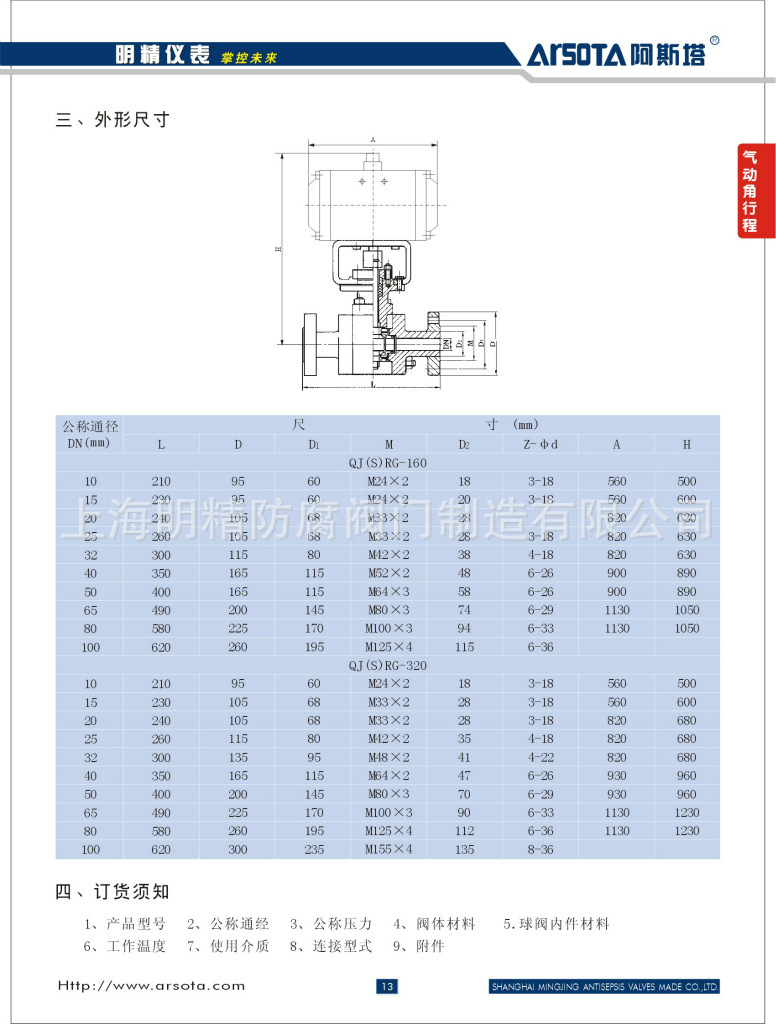

三、外形尺寸
公称通径mm | 尺 寸（mm） | |||||||
L | D | D1 | M | D2 | Z-φd | A | H | |
QJ(S)RG-160 | ||||||||
10 | 210 | 95 | 60 | M24×2 | 18 | 3-18 | 560 | 500 |
15 | 230 | 95 | 60 | M24×2 | 20 | 3-18 | 560 | 600 |
20 | 240 | 105 | 68 | M33×2 | 28 |
| 820 | 630 |
25 | 260 | 105 | 68 | M33×2 | 28 | 3-18 | 820 | 630 |
32 | 300 | 115 | 80 | M42×2 | 38 | 4-18 | 820 | 630 |
40 | 350 | 165 | 115 | M52×2 | 48 | 6-26 | 900 | 890 |
50 | 400 | 165 | 115 | M64×3 | 58 | 6-26 | 900 | 890 |
65 | 490 | 200 | 145 | M80×3 | 74 | 6-29 | 1130 | 1050 |
80 | 580 | 225 | 170 | M100×3 | 94 | 6-33 | 1130 | 1050 |
100 | 620 | 260 | 195 | M3125×4 | 115 | 6-36 |
|
|
QJ(S)RG-320 | ||||||||
10 | 210 | 95 | 60 | M24×2 | 18 | 3-18 | 560 | 500 |
15 | 230 | 105 | 68 | M33×2 | 28 | 3-18 | 560 | 600 |
20 | 240 | 105 | 68 | M33×2 | 28 | 3-18 | 820 | 680 |
25 | 260 | 115 | 80 | M42×2 | 35 | 4-18 | 820 | 680 |
32 | 300 | 135 | 95 | M48×2 | 41 | 4-22 | 820 | 680 |
40 | 350 | 165 | 115 | M64×2 | 47 | 6-26 | 930 | 960 |
50 | 400 | 200 | 145 | M80×3 | 70 | 6-29 | 930 | 960 |
65 | 490 | 225 | 170 | M100×3 | 90 | 6-33 | 1130 | 1230 |
80 | 580 | 260 | 195 | M125×4 | 112 | 6-36 | 1130 | 1230 |
100 | 620 | 300 | 235 | M155×4 | 135 | 8-36 |
|
|
六、 订货须知
1、产品型号2、公称通径3、公称压力4、阀体材料5、球阀内件材料
6、工作温度7、使用介质8、连接型式9、附件
