| 材质 | 铸铁 |
|---|---|
| 连接形式 | 法兰 |
| 种类 | 脉冲式 |
| 公称通径 | 15-50（mm） |
| 适用介质 | 水 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 驱动方式 | 热力 |
| 零部件及配件 | 阀体 |
| 品牌 | 上明 |
| 型号 | ST |
一、产品[蒸汽疏水阀]的详细资料：

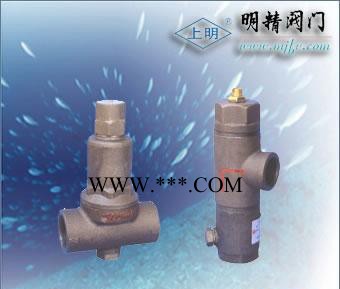

产品名称：可调恒温式蒸汽疏水阀
产品特点：上明牌ST系列疏水阀属于热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充和填充剂组成的感温混和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围，然后可在此范围内根据情况要求调节螺钉进行调节。
二、结构原理：
ST系列疏水阀属于热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充和填充剂组成的感温混和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围，然后可在此范围内根据情况要求调节螺钉进行调节。
三、主要技术参数：
1、公称压力PN：0.8、1.0、1.6、2.5、4.0MPa
2、公称通径DN：15、20、25、32、40、50、65、80、100mm
3、排水温度：A组 65~100度
B组 95~135度
C组 130~165度
4、漏气率：0.5%以下
5、寿命：10000小时以上
6、使用温度：80~450度
7、连接方式三种：一 ST为螺纹角式
二 STB为螺纹直通带过滤器
三 STC为法兰直通带过滤器
四、上明牌恒温疏水阀主要外型及连接尺寸：
型号（DN） | 外形尺寸 | **大排量T/h | 型号（DN） | 外形尺寸 | **大排气量T/h | 法兰外径D | ||
长L | 高H | 长L | 高H | |||||
ST8-15 | 120 | 65 | 1.4 | STB16-15 | 90 | 150 | 3.0 |
|
ST8-20 | 120 | 65 | 3.0 | STB16-20 | 100 | 150 | 4.0 |
|
ST8-25 | 130 | 70 | 4.0 | STB16-25 | 120 | 165 | 5.0 |
|
ST16-15 | 120 | 65 | 3.0 | STB10-40 | 140 | 185 | 9.0 |
|
ST16-20 | 120 | 65 | 4.0 | STB-10-50 | 160 | 195 | 11.0 |
|
ST16-25 | 130 | 70 | 5.0 | STC-16-15 | 150 | 175 | 3.0 | 95 |
ST16-40 | 145 | 85 | 9.0 | STC-16-20 | 150 | 175 | 4.0 | 105 |
ST16-25 | 145 | 95 | 11.0 | STC-16-25 | 160 | 185 | 5.0 | 115 |
|
|
|
| STC-16-40 | 230 | 255 | 9.0 | 145 |
|
|
|
| STC-16-50 | 230 | 255 | 11.0 | 160 |
|
|
|
| STC-16-80 | 310 | 285 | 18.0 | 195 |
|
|
|
| STC-16-100 | 310 | 355 | 22.0 | 215 |
订货须知：
一、①恒温疏水阀产品名称与型号②恒温疏水阀口径③恒温疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的恒温疏水阀型号，请按恒温疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
