| 加工定制 | 是 |
|---|---|
| 连接形式 | 法兰 |
| 材质 | 铸铁 |
| 阀瓣开启高度 | 全启式安全阀 |
| 结构形式 | 弹簧式 |
| 公称通径 | 150-250（mm） |
| 适用介质 | 水 |
| 标准 | 国标 |
| 零部件及配件 | 阀体 |
| 形态 | 角式 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 阀体构造 | 封闭式 |
| 品牌 | 上明 |
| 型号 | A49Y |

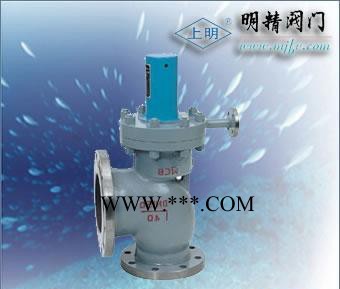

一、产品[主A49Y-100、100V高温高压主安全阀]的详细资料：
产品型号：A49Y-100、100V
产品名称：高温高压主安全阀
产品特点：本阀门应与冲量安全阀配套使用，A49Y-100型适用于工作温度≤450℃，A49Y-100V型适用于工作温度≤540℃的电站锅炉上，当锅炉内蒸汽压力超过允许值时由冲量安全阀的开启压力信号使主安全阀开启，继而全量排放；当压力降低到规定值时，主安全阀自动关闭，保证设备安全运行。该产品种类较多，订购前应先梳对确认。
二、安装说明：
1、阀门必须垂直安装在设备的**高位置。
2、主安全阀紧固在支座上，支座承受主安全阀排汽时产生的反座力。
3、排汽管应有专门吊架，排汽管重量不得加在主安全阀上，主安全阀与排汽管之间的连接法兰应消除任何的附加预应力。
4、排汽管的**低点应考虑疏水，以免排汽时产生水击。
三、上明牌A49Y高温高压主安全阀主要外形及连接尺寸：
| 型号 | 公称通径 | 连接尺寸 | ||||||||||||||
| L | L1 | L2 | H | D | D1 | D2 | b | z-d | DN’’ | D’’ | D1’’ | D2’’ | b’’ | z’’-d’’ | ||
| A49H-4 | 150 | 220 | 230 | 240 | 486 | 300 | 250 | 204 | 30 | 8-25 | 200 | 360 | 310 | 278 | 34 | 12-25 |
| A49H-4 | 200 | 270 | 295 | 330 | 615 | 375 | 320 | 260 | 38 | 12-30 | 300 | 485 | 430 | 390 | 40 | 16-30 |
| A49H-4 | 250 | 300 | 350 | 370 | 646 | 445 | 385 | 313 | 42 | 12-34 | 350 | 550 | 490 | 450 | 44 | 16-34 |
订货须知：
一、①A49Y高温高压主安全阀产品名称与型号②A49Y高温高压主安全阀口径③A49Y高温高压主安全阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的A49Y高温高压主安全阀型号，请按A49Y高温高压主安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
