| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN15-DN300mm |
| 规格 | DN40 |
| 结构形式 | 浮动球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 适用介质 | 油品 |
| 外形 | 大型 |
| 形态 | 鸭嘴式 |
| 用途 | 截止 |
| 压力环境 | 1.6-6.4 |
| 品牌 | 蓝宣 |
| 型号 | JY641W |
| 通道位置 | 直通式 |

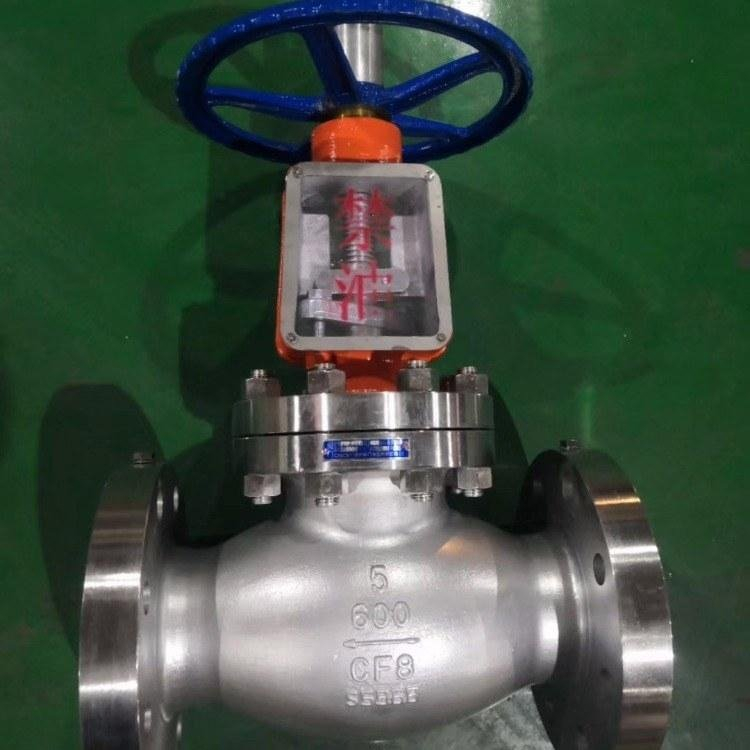

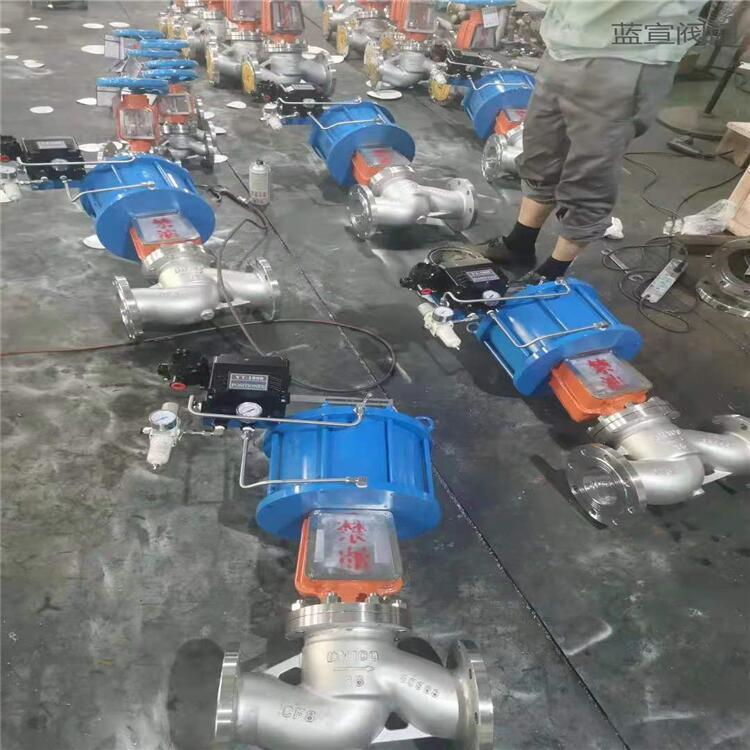

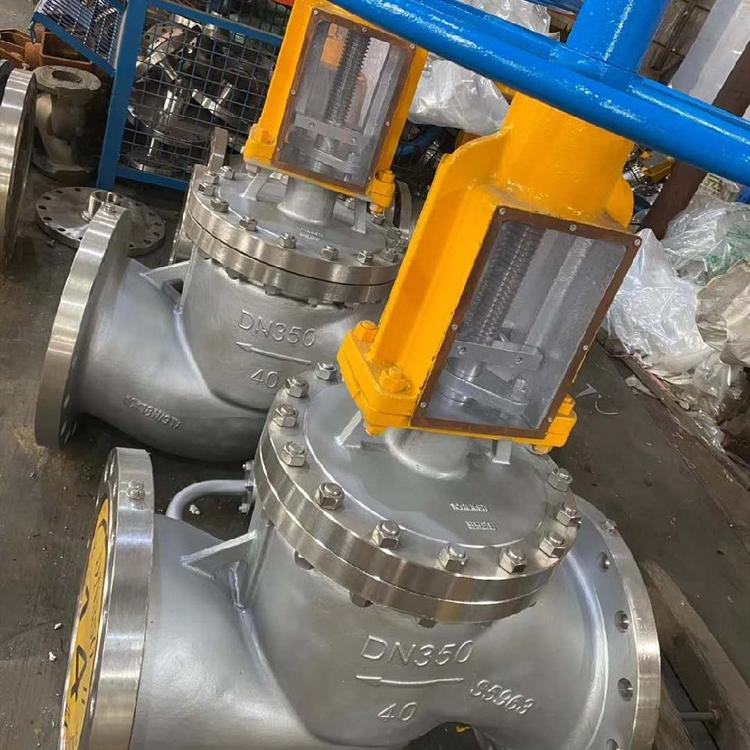

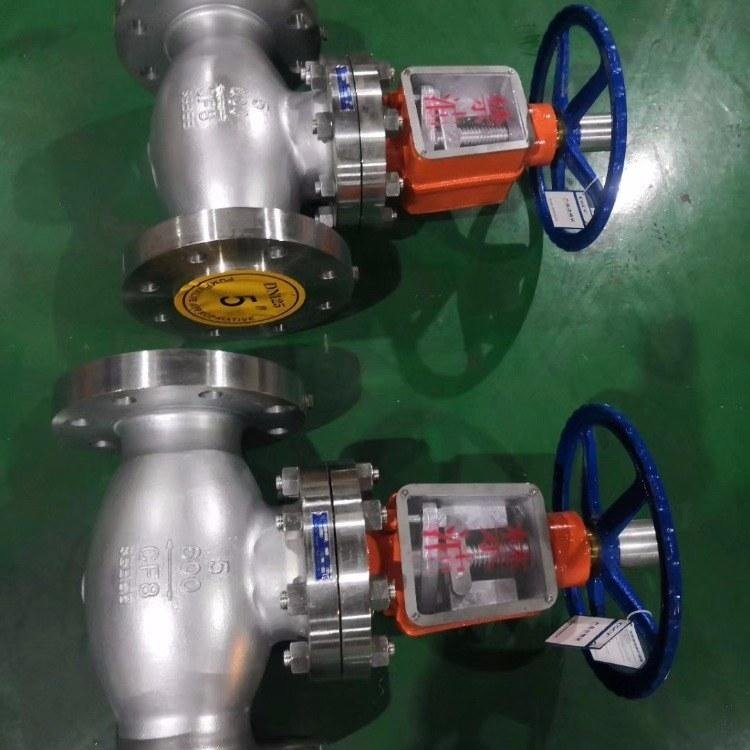

JY641W气动氧气截止阀/气动氧气切断阀
一、产品简介
JY641W气动氧气截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
二、产品主要特点

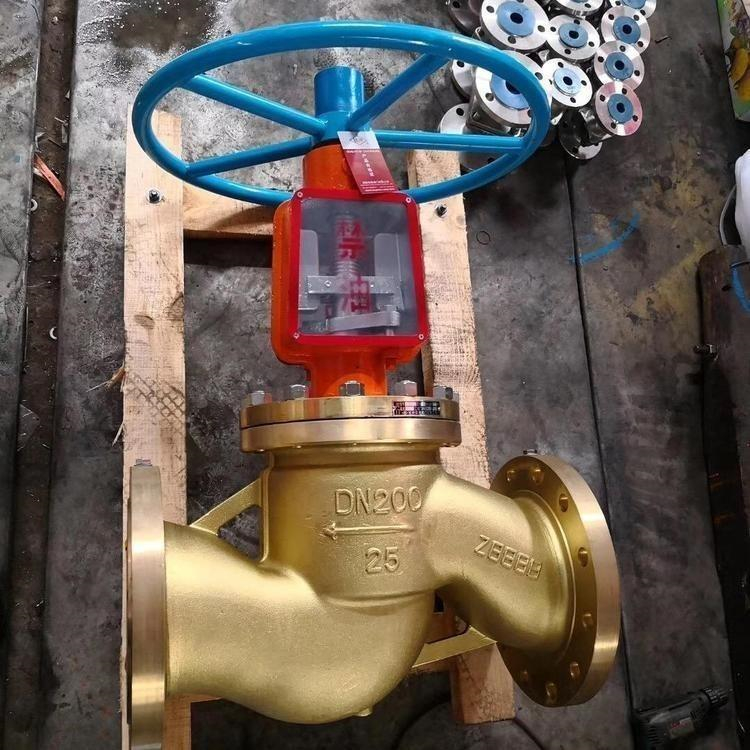

1、氧气截止阀列特殊设计的不锈钢或铜合金截止阀，主要用于氧压机加压后的管道。
2、启闭灵活。本阀根据通径的大小采用两种结构，小通径的为普通结构，大通径的增设副阀瓣，以平衡阀前和阀后压差，减少启闭力矩。
3、安全可靠。本阀制造时采用严格禁油措施，填料材质为聚四氟乙烯，阀杆设计成升降杆，即阀杆升降时不转动，阀瓣随其升降，因而减少对填料的磨损，同时上密封磨损亦降到低程度。所有阀件在安装前均经过严格脱脂，确保使用时安全可靠。
4、阀杆外露部分均有保护措施，可以防止尘土和油污，支架轴承润滑采用氟化脂。
5、在法兰端加设导电螺孔，以防静电。
三、产品主要性能参数
| 阀体、阀盖 | 阀杆 | 密封面 | 垫片（环） | 填料 | 工作温度 | 适用介质 |
| WCB | 2Cr13 | 13CrSTL | 增强柔性石墨 | 柔性石墨 | ≤425 | 氧气 |
| WC1 | 38CrMoAl 25Cr2MoV | ≤425 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| C5 C12 | ≤540 | |||||
| CF8 | F304 | ≤200 | 氧气 | |||
| CF8M | F316 | |||||
| CF3 | F304L | |||||
| CF3M | F316L |
