零部件及配件 | 阀体 |
---|---|
温度 | -20—70℃ |
压力 | 0.6mPa |
阀座直径 | 140DN |
流量 | 0-2300min/Lm3/h |
标准 | 国标 |
材质 | 铝合金 |
额定流量 | 2300 |
工作温度 | 常温 |
公称通径 | 100 |
公称压力 | 0.6 |
连接形式 | 法兰 |
流动方向 | 单向 |
密封材料 | 橡胶 |
密封形式 | 填料密封 |
驱动方式 | 气动 |
适用介质 | 油 |
外形 | 中型 |
形态 | 隔膜式 |
用途 | 截止 |
压力环境 | 常压 |
品牌 | 湖北 |
型号 | HT.QDFL-100 |
加工定制 | 否 |
使用温度范围 | -20—70℃ |
通道位置 | 二通式 |

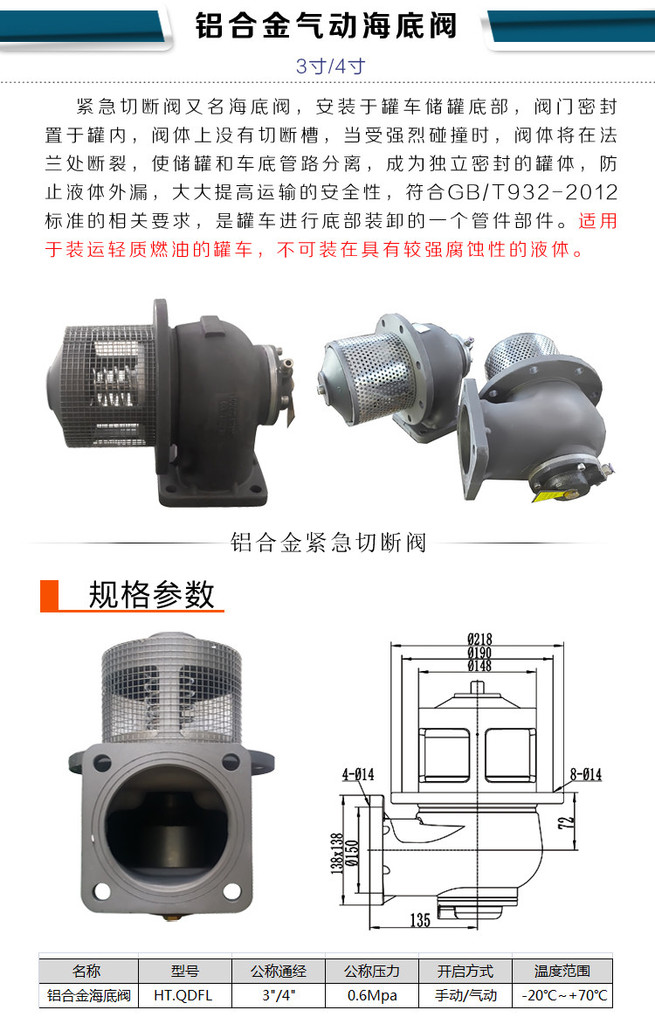

紧急切断阀又名海底阀,安装于罐车底部,阀门密封置于罐内,阀体上没有切断槽,当受强烈碰撞时,阀体将在法兰处断裂,使储罐和车底管路分离,成为独立密闭的罐体,防止液体外漏,大大提高运输的安全性,符合QC/T932-2012标准的相关要求,是罐车进行底部装卸的一个关键部件。适用于装运轻质燃油的罐车,适用于装运轻质燃油的罐车,不可装载具有较强腐蚀性的液体。

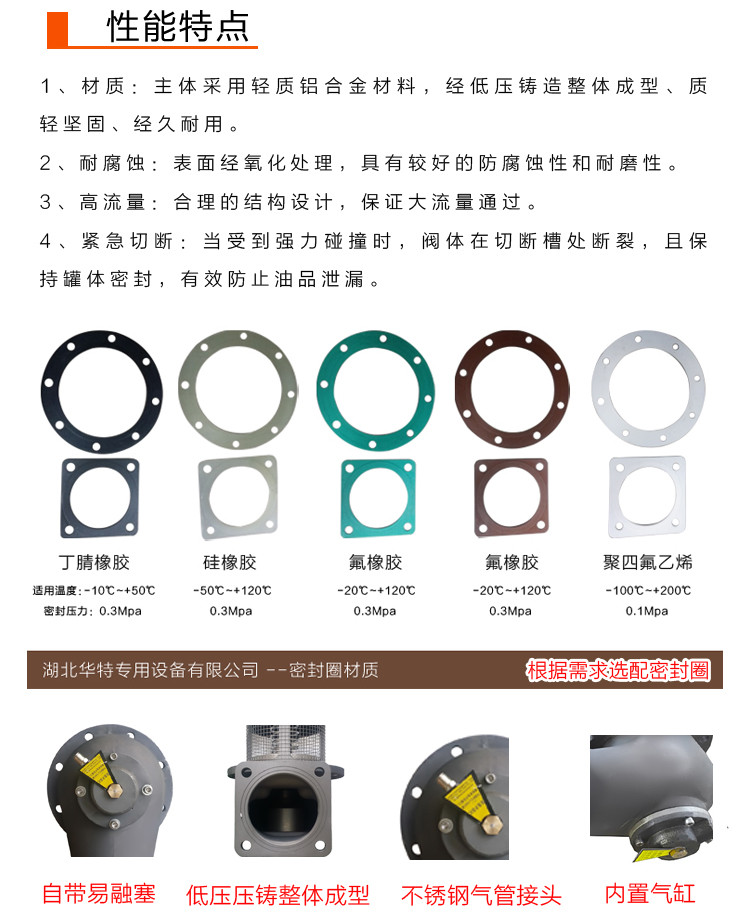

性能和特点:
1、材质:主体采用轻质铝合金材料,经低压铸造整体成形、质轻坚固,经久耐用。
2、耐腐蚀:表面经氧化处理,具有较好的防腐蚀性和耐磨性。
3、高流量:合理的结构设计,保证大流量通过。
4、紧急切断:当受到强力碰撞时,阀体在切断槽处断裂,且保持罐体密封,有效防止油品泄漏。
结构与工作原理
该阀通径为DN100,采用气动开启,另有手动型海底阀可供用户选择**大充装速可达2300升分钟。装卸油时,进气压力≥0.4MP工。
