| 加工定制 | 是 |
|---|---|
| 材质 | 不锈钢，铸钢 |
| 连接形式 | 法兰 |
| 公称通径 | 25-450（mm） |
| 适用介质 | 水,蒸汽,油品,弱酸碱介质,氮气,氢气 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 零部件及配件 | 执行器 |
| 形态 | 角式 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | 25,80 |
| 品牌 | 豪能 |
| 型号 | ZSPC |

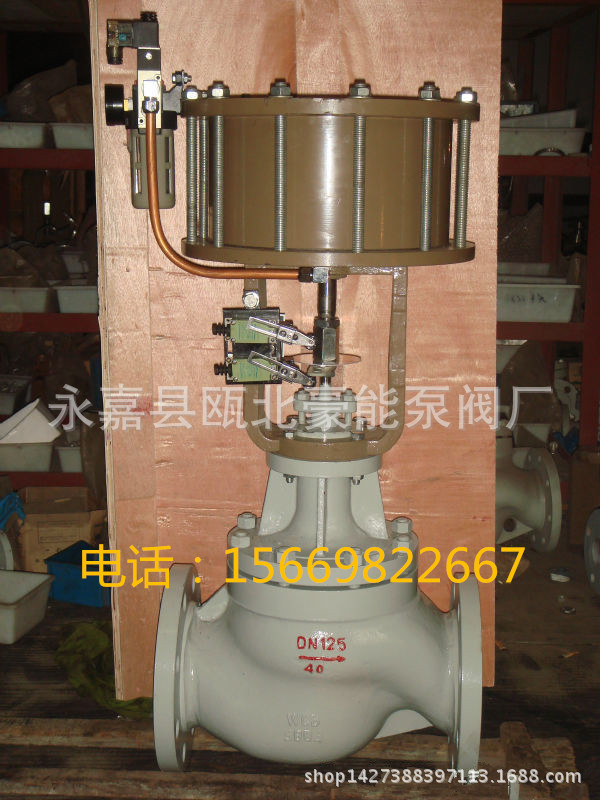

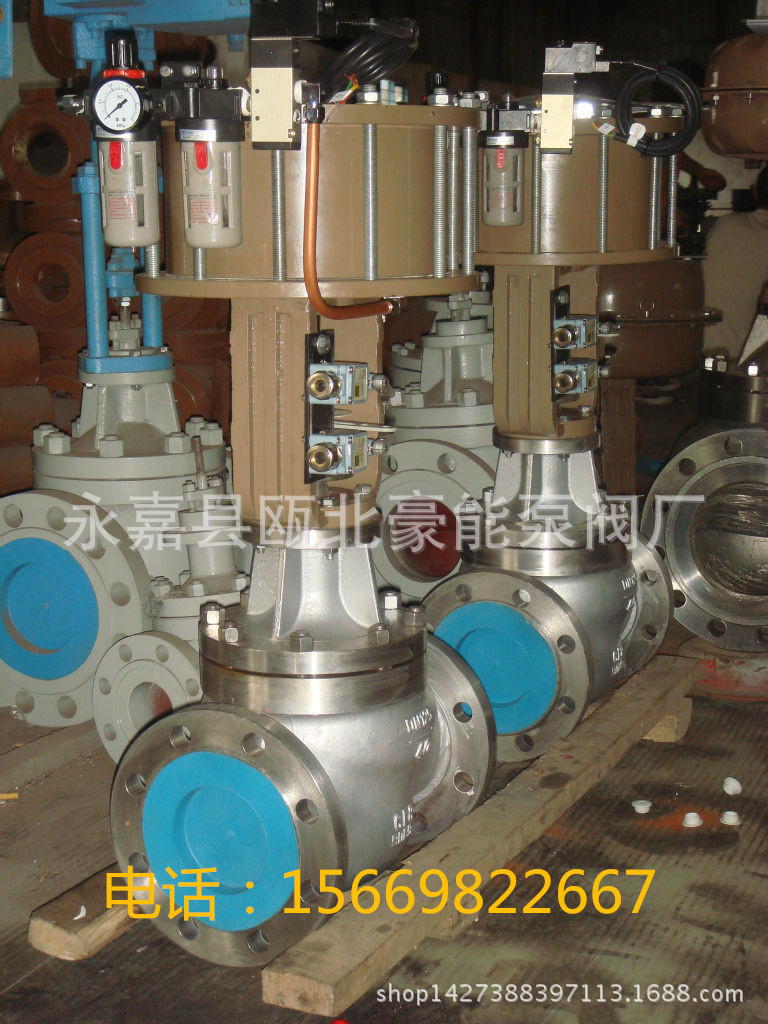

ZSPC气动活塞切断机构与气动活塞执行机构组成。切断机构采用直通单座形式，DN20阀芯为单导向，DN25～200阀芯为双导向，具有结构简单，操作方便，使用可靠，快速开闭等特点，主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密关闭，快速放空的自动控制系统中。
气动活塞切断阀定义
又称气动截止阀，其是自动化系统中的一种，由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。气动阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质和无颗粒的液体和气体。
产品描述...
ZQGP 气动快速切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。 切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。 本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、46四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或VI级。流量特性为快开。
产品特点
◇ 切断阀采用多弹簧执行机构与调节机构用三根立相连，整个高度可减小约30％，重量可减轻约30％。 ◇ 阀体按流体力学原理设计成等截面低流阻流道，额定流量系统数增大30％。 ◇ 阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为质材料制作，关闭进密封性能优良。 ◇ 平衡型阀内件，提高了切断阀的许用压差。 ◇ 波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。 ◇ 活塞式执行机构，操作力大，使用压差大。
主要零件材料
阀体、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti 阀芯、阀座：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金 套筒、阀塞：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金 填料：聚四氟乙烯，柔性石墨 波纹膜片：丁晴橡胶夹增强涤纶织物 弹簧：60Si2Mn 阀杆、推杆：2Cr13、1Cr18Ni9Ti 阀芯、阀塞（软质件）：增强聚四氟乙烯 波纹管：1Cr18Ni9Ti
技术参数
主要技术参数和性能指标（表一）
公称通径DN（mm）
| 15
| 20
| 25
| 32
| 40
| 50
| 65
| 80
| 100
| 125
| 150
| 200
| ||||||
额定流量系数（KV）
| 单座、双座
| 5
| 7
| 11
| 20
| 30
| 48
| 75
| 120
| 190
| 300
| 480
| 760
| |||||
套筒
|
| 11
| 20
| 30
| 48
| 75
| 120
| 180
| 300
| 480
| 760
| |||||||
公称通径（MPa）
| 1.0 1.6 4.0 6.4
| |||||||||||||||||
额定行程（mm）
| 8
| 12
| 20
| 25
| 40
| 50
| ||||||||||||
有效面积（C㎡）
| ZMQ型
| 100
| 200
| 400
| 600
| 1000
| ||||||||||||
ZSQ型
| 100
| 125
| 160
| 250
| ||||||||||||||
允许泄漏量
| 硬密封1/h
| 一般：10－4×阀额定容量；严密型：单、双座：1.2×10－7,套筒5×10－6×阀额定容量
| ||||||||||||||||
软密封
| VI级
| |||||||||||||||||
允许压差 （MPa）
| PZMQ正作用N
| 6.4
| 5.09
| 2.91
| 1.85
| 2.18
| 1.33
| 1.52
| 0.99
| 0.62
| 0.60
| 0.69
| 0.39
|
| ||||
PZMQ反作用N
| 6.4
| 6.4
| 3.88
| 2.47
| 0.91
| 1.77
| 2.03
| 1.32
| 0.83
| 0.80
| 0.92
| 0.52
|
| |||||
P ZSQ N
| 6.4
| 6.1
| 3.5
| 2.3
| 3.0
| 1.9
| 1.9
| 1.5
| 0.93
| 0.84
| 0.65
| 0.47
|
| |||||
M ZQM S
| 公称压力
| |||||||||||||||||
ZMQ
| 0或250
| |||||||||||||||||
ZQM
| 0或400～600
| |||||||||||||||||

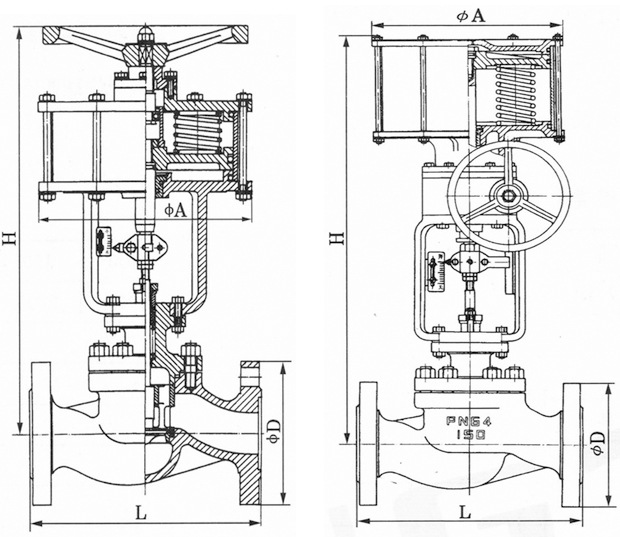

法兰标准：铸铁法兰按BG4216-84 铸铁法兰按BG9113-88、JB/T79-94 法半密封面型式：PN10、PN16为凸面； PN10、PN16为凹凸面、阀体为凹面。 结构长度：BG12221-98。 执行机构气信号接号：内螺纹M10×1。 ＊ 阀体法法及法兰端面距离可以按用户指定的标准制造。如：ANS、JIS、DIN等标准。
双赢共创财富，承诺一言九鼎！
| 售后服务 |
我公司产品质保期为自出厂日起质保一年，实行“三包”服务（包退、包换、包修）。 我们承诺：不论是客户使用不当或是产品本身问题，我们工作人员24小时到现场解决问 1、售前服务 A、根据客户的特殊要求，技术交流，设计制造产品。
B、为客户进行售前技术问题解答，帮助客户合理化选型。
C、帮助客户培训技术人员。
D、提供新、特、难工程生产技术咨询或拟定合适的生产方案。 2、售中服务 A、信守合同，发货准时。 B、及时保持与客户沟通联系，解决问题。 C、对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用，故障排除，调试及维修进行培训和指导。 3、售后服务 A、协助客户拟定施工案
B、指导设备安装调试
C、帮助客户培训操作人员
D、定期回访使用情况
E、保修配件送货上门
F、重点工程跟踪服务 |
| 气动快速切断阀--订货须知 | |
|

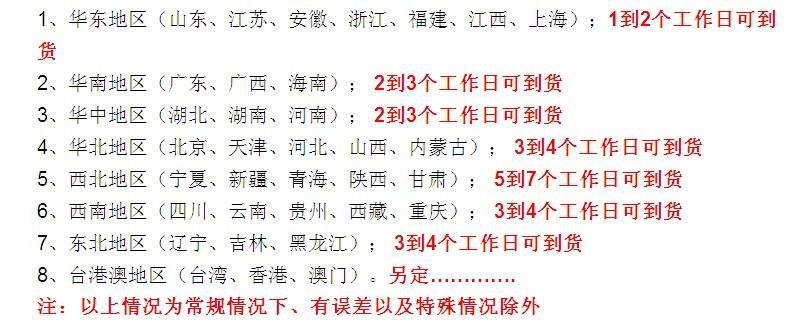

| 气动快速切断阀-- 关于发货及到货说明 |
|
