首页 > 供应产品 > 锻造J561Y焊接式截止阀/双华阀门生产J561Y截止阀密封性能好寿命长 锻造J561I J561截止阀 南通体截止阀

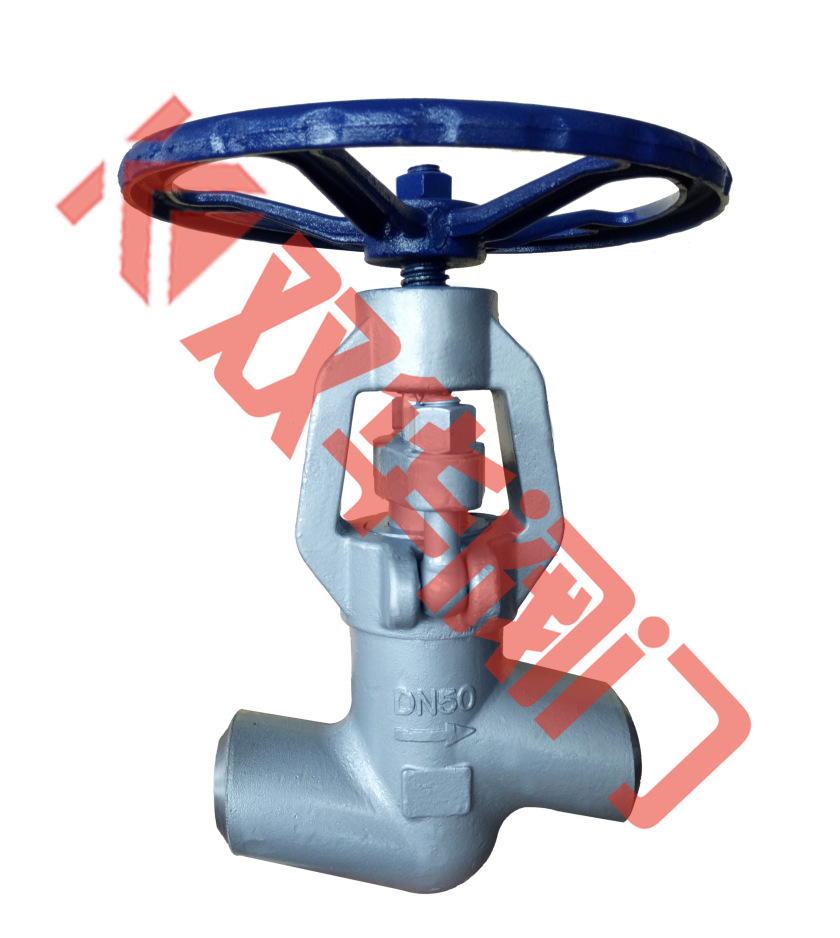

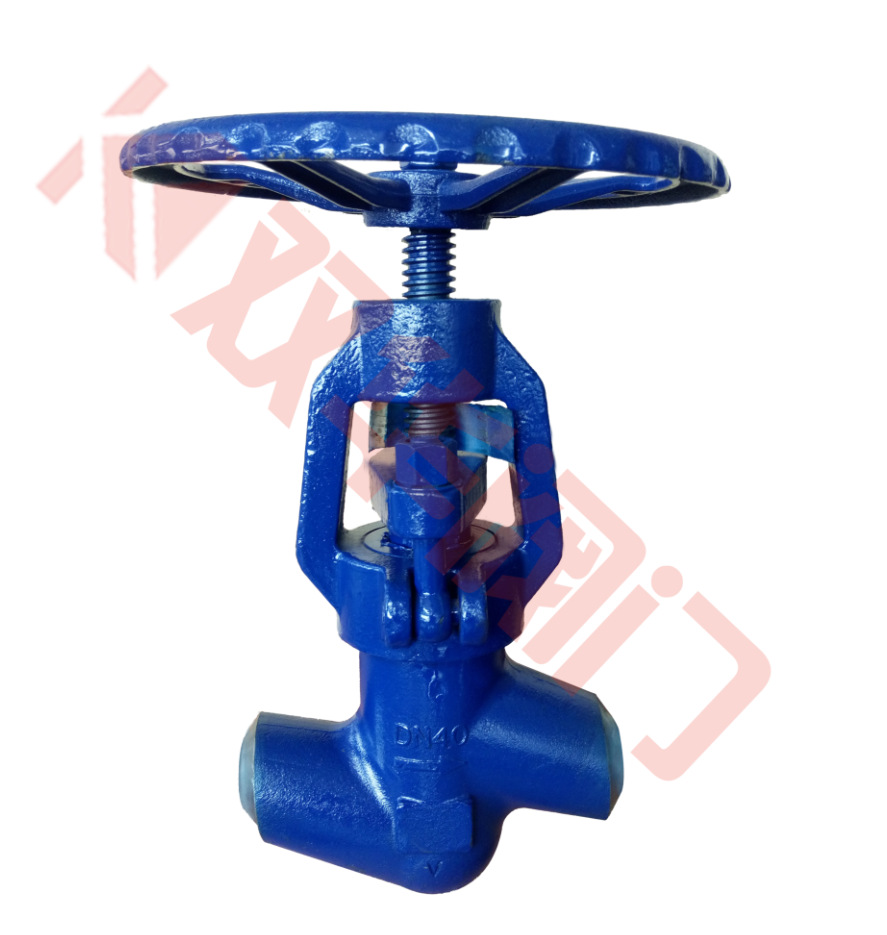

锻造J561Y焊接式截止阀/双华阀门生产J561Y截止阀密封性能好寿命长 锻造J561I J561截止阀 南通体截止阀
单价 1.00元/台对比
销量 暂无
浏览 893
发货 浙江温州市
库存 100台起订10台
品牌 双华
零部件及配件 其他
类型(通道位置) 直通式
过期 长期有效
更新 2022-06-17 11:38

详细信息
零部件及配件 其他
类型(通道位置) 直通式
分类 高温阀
标准 国标
材质 合金钢
工作温度 高温
公称通径 DN200
连接形式 焊接
流动方向 单向
驱动方式 收动
适用介质
外形 中型
形态 其他
压力环境 高压
品牌 双华阀门
型号 J61Y

J61Y-P54.170V南通体截止阀系列
J61Y-250C南通体截止阀系列
undefined

以上为压力和口径尺寸,压力和口径的尺寸按照标准设计或按用户要求

 锻造、铸造材料可按用户需要提供,阀体和内件材料的选择按照压力和温度的使用条件确定


一、用途

  本系列阀门主要用于石油、化工、电站等行业中,切断或接通管路,从而使系统正常运行。



二、标准与规范

设计与制造

结构长度

焊接端

压力-温度等级

试验与检验

JB/T3595

ASME B16.34

DL/T531

JB/T3595

ASME B16.10

GB/T15188.1

JB/T3595

ANSI B16.25

JB/T3595

ASME B16.34

JB/T3595

API 598



三、工作原理和结构说明:

  本系列阀门,当顺时针方向旋转手轮时,阀瓣下降将通道切断,即为关闭。逆时针方向旋转手轮时,阀瓣上升,即为开启。

 1.阀门两端连接采用法兰端或堆焊端结构,由用户在订单中指明。

 2.本系列阀门采用填料密封结构,填料选用国际上通用的柔性石墨组合填料。

 3.本系列阀门常规操作方式为手轮或伞齿轮装置,用户也可选用与之相配的电动装置、液压执行器、气动执行器。0

4.阀瓣、阀座密封面用合金钢或钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、康擦伤性能好,使用寿命长。

四、 阀门安装

1.阀门安装前应仔细核对阀门标志是否与使用要求相符,并注意介质流动方向只能与阀体上的箭头指示方向一致。

2.安装前应检查阀门通道和密封面,如有污垢附着,应及时清理。

3.安装前应仔细检查手动装置操作是否灵活,有无卡阻现象。

五、维护、保养和使用注意事项

   1、阀门应存放在干燥、通风的室内,阀门两端应堵塞。

   2、长期存放的阀门应定期检查,清除污物。应特别注意密封面的清洁,防止密封面的损坏。

   3、安装前应仔细核对阀门标志是否与使用要求相符。

   4、安装前应检查阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。

   5、阀门使用后应定期检查,检查主管道密封面以及旁通密封面。若损坏失效,应及时修理或更换。







六、主要外形





     undefined
