| 类型(通道位置) | 二通式 |
|---|---|
| 零部件及配件 | 配件 |
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 工作压力 | 中压 |
| 公称通径 | 200 |
| 介质温度 | 100 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 空气 |
| 外形 | 微型 |
| 形态 | 鸭嘴式 |
| 压力环境 | 常压 |
| 品牌 | 中海 |
| 型号 | 200*200 |
| 加工定制 | 是 |

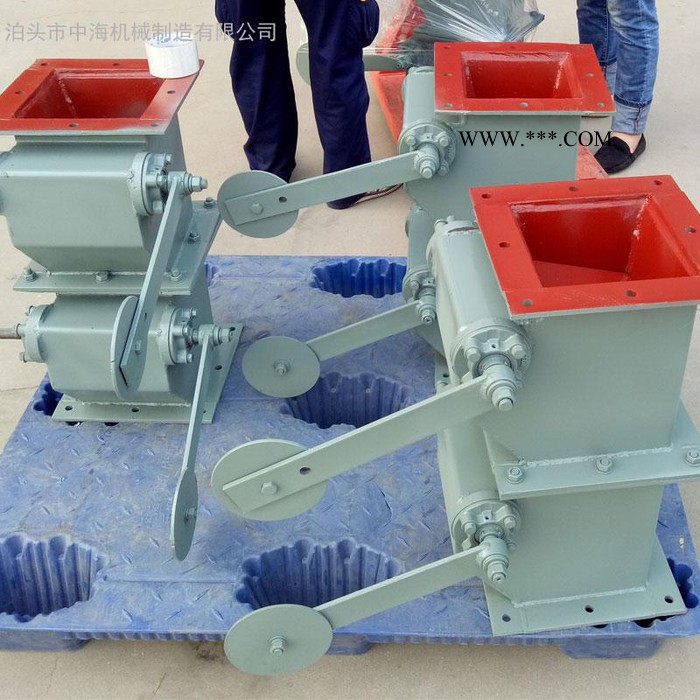

双层重锤翻板卸灰阀广泛适用于建材、冶金、化工、电力等行业，作为各类除设备的灰斗卸料装置及各种磨机、烘干机、料仓等设备的给卸料装置，防止野风吹入。
结构特点：
重锤式锁风翻板阀采用钢板焊接结构，配重杆自复位机构，结构紧凑，工作平稳可靠。
工作原理：
重锤式锁风翻板阀的阀板在物料重力作用下自动开启，物料下落后，配重杠杆系统使阀板自动复位，防止野风吹入，从而完成物料的输送。
主要技术参数：
| A | B | C | A1 | B1 | C1 | H1 | H | L | L1 | L2 | N-φ | 工作温度 （Work temperature） | 卸灰量 (M3/h) |
| φ300 | φ260 | φ200 | 290×290 | 250×250 | 200×200 | 750 | 375 | 445 | 180 | 2605 | 8-φ15 | ≤150℃ | 3 |
| φ400 | φ360 | φ300 | 412×412 | 350×350 | 300×300 | 900 | 450 | 606 | 230 | 320 | 8-φ18 | 6 | |
| φ420 | φ380 | φ320 | 432×432 | 370×370 | 320×320 | 920 | 460 | 636 | 240 | 330 | 8-φ18 | 8 | |
| φ500 | φ460 | φ400 | 512×512 | 450×450 | 400×400 | 1100 | 550 | 756 | 370 | 370 | 8-φ18 | 16 | |
| φ660 | φ610 | φ500 | 660×660 | 610×610 | 500×500 | 1300 | 650 | 878 | 420 | 420 | 16-φ20 | 24 | |
| φ746 | φ702 | φ630 | 746×746 | 702×702 | 630×630 | 1600 | 800 | 943 | 485 | 485 | 20-φ20 | 35 |
