首页 > 供应产品 > 法兰气动刀形闸阀法兰气动刀板闸阀法兰气动刀阀

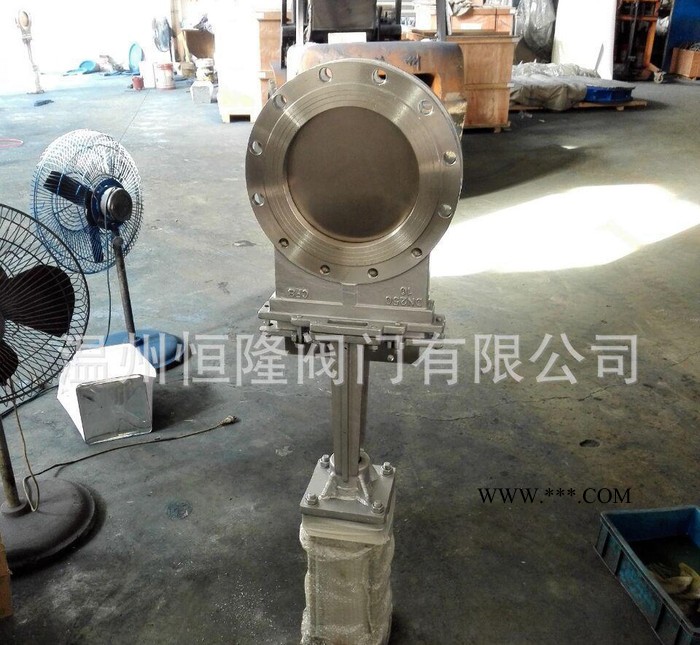

法兰气动刀形闸阀法兰气动刀板闸阀法兰气动刀阀

单价	￥1320.00元/件对比
销量	暂无
浏览	1291
发货	浙江温州市
库存	100件起订1件
零部件及配件	执行器
类型(通道位置)	直通式
过期	长期有效
更新	2021-03-19 13:21

详细信息

零部件及配件	执行器
类型(通道位置)	直通式
标准	国标
工作温度	常温
公称通径	DN200（mm）
规格	DN200
连接形式	法兰
流动方向	单向
密封形式	软密封型
驱动方式	气动
适用介质	水
外形	中型
用途	截止
压力环境	常压
主体材料	铸钢
品牌	恒隆
型号	PZ673
加工定制	是

详细介绍:

法兰气动刀形闸阀，法兰气动刀板闸阀，法兰气动刀阀主要性能规范

公称压力(MPa)	壳体试验(MPa)	密封试验(MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤900℃	纸浆、污水、煤浆、灰、渣水混合物

法兰气动刀形闸阀，法兰气动刀板闸阀，法兰气动刀阀主要零部件材质

体、盖	闸板	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

法兰气动刀形闸阀，法兰气动刀板闸阀，法兰气动刀阀的构造图及主要外形及连接尺寸(mm)

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M

0.6

MPa
50 48 90 110 335 4-M12
1.0

MPa
50 48 100 125 335 4-M16

65 48 110 130 363 4-M12 65 48 120 145 363 4-M16

80 51 125 150 395 4-M16 80 51 135 160 395 4-M16

100 51 145 170 465 4-M16 100 51 155 180 465 8-M16

125 57 175 200 530 8-M16 125 57 185 210 530 8-M16

150 57 200 225 630 8-M16 150 57 210 240 630 8-M20

200 70 255 280 750 8-M16 200 70 265 295 750 8-M20

250 70 310 335 900 12-M16 250 70 320 350 900 12-M20

300 76 362 395 1120 12-M20 300 76 368 400 1120 12-M20

350 76 412 445 1260 12-M20 350 76 428 460 1260 16-M20

400 89 462 495 1450 16-M20 400 89 482 515 1450 16-M22

450 89 518 550 1600 16-M20 450 89 532 565 1600 20-M22

500 114 568 600 1800 16-M20 500 114 585 620 1800 20-M22

600 114 670 705 2300 20-M22 600 114 685 725 2300 20-M27

700 127 775 810 2500 24-M22 700 127 800 840 2500 24-M27

800 127 880 920 2800 24-M27 800 127 898 950 2800 24-M30

900 154 980 1020 3100 27-M27 900 154 1005 1050 3100 28-M30

1000 165 1080 1120 3400 28-M27 1000 165 1115 1160 3400 28-M30

1200 190 1295 1340 3600 32-M30 1200 180 1325 1380 3600 32-M36
