XBD系列固定消防专用泵是我厂根据市场对消防泵的实际需要及其特殊的使用要求，严格按照国家最新颁布的GB6245-1998《消防泵性能要求和试验方法》标准而研制开发是新型消防产品。经国家消防装备质量监督检测中心检测，各项性能指标均达到或超过标准的要求。
XBD系列分为立式单级、立式多级、便拆立式多级和卧式多级四种结构形式以满足用户不同的使用需要。
三、产品特点
XBD-LS型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。
四、结构说明

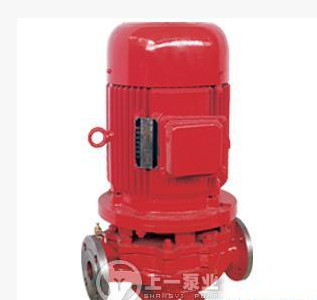

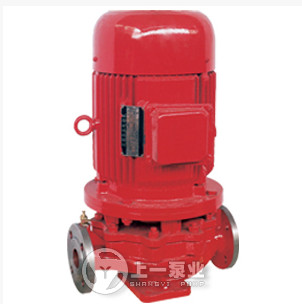

XBD-LS型单吸单级消防泵由电机和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等到部件组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座便于安装，增加泵运行稳定性。泵密封采用机械密封，具有密封可靠，无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡、泵的进出口法兰按1.6MPa压力设计，管路配套方便。
五、结构示意图
|
|
|
XBD-LS型结构说明： |
六、性能参数及外形尺寸
|
型号 |
口径 |
流量 |
压力 |
转速 |
电机功率 |
效率 |
必需蚀余量 |
重量 |
|
(L/S) |
(MPa) |
(r/min) |
(kw) |
(%) |
(M) |
Kg |
||
|
|
|
|
|
|
|
|
|
|
|
XBD3.2/5-65LS |
65 |
5 |
0.32 |
2900 |
4 |
63 |
2.5 |
75 |
|
|
|
|
|
|
|
|
|
|
|
XBD5/5-65LS |
65 |
5 |
0.5 |
2900 |
7.5 |
58 |
2.5 |
107 |
|
|
|
|
|
|
|
|
|
|
|
XBD8/5-65LS |
65 |
5 |
0.8 |
2900 |
15 |
50 |
2.5 |
180 |
|
|
|
|
|
|
|
|
|
|
|
XBD12.5/5-65LS |
65 |
5 |
1.25 |
2900 |
30 |
40 |
2.5 |
320 |
|
|
|
|
|
|
|
|
|
|
|
XBD3.2/10-80LS |
80 |
10 |
0.32 |
2900 |
7.5 |
69 |
3 |
105 |
|
|
|
|
|
|
|
|
|
|
|
XBD5/10-80LS |
80 |
10 |
0.5 |
2900 |
15 |
65 |
3 |
175 |
|
|
|
|
|
|
|
|
|
|
|
XBD8/10-80LS |
80 |
10 |
0.8 |
2900 |
22 |
57 |
3 |
240 |
|
|
|
|
|
|
|
|
|
|
|
XBD12.5/10-80LS |
80 |
10 |
1.25 |
2900 |
37 |
54 |
3 |
355 |
|
|
|
|
|
|
|
|
|
|
|
XBD3.2/25-100LS |
100 |
25 |
0.32 |
2900 |
15 |
74 |
4.5 |
191 |
|
|
|
|
|
|
|
|
|
|
|
XBD5/25-100LS |
100 |
25 |
0.5 |
2900 |
22 |
72 |
4 |
245 |
|
|
|
|
|
|
|
|
|
|
|
XBD8/25-100LS |
100 |
25 |
0.8 |
2900 |
37 |
67 |
4 |
345 |
|
|
|
|
|
|
|
|
|
|
|
XBD12.5/25-100LS |
100 |
25 |
1.25 |
2900 |
75 |
66 |
4 |
689 |
|
|
|
|
|
|
|
|
|
|
|
XBD3.2/40-125LS |
125 |
40 |
0.32 |
2900 |
22 |
76 |
4 |
265 |
|
|
|
|
|
|
|
|
|
|
|
XBD5/40-125LS |
125 |
40 |
0.5 |
2900 |
37 |
75 |
5.5 |
395 |
|
|
|
|
|
|
|
|
|
|
|
XBD8/40-125LS |
125 |
40 |
0.8 |
2900 |
55 |
73 |
5 |
580 |
|
|
|
|
|
|
|
|
|
|
|
XBD12.5/40-125LS |
125 |
40 |
1.25 |
2900 |
90 |
70 |
5 |
790 |
|
|
|
|
|
|
|
|
|
|
|
XBD3.2/5-150LS |
150 |
50 |
0.32 |
1480 |
30 |
76 |
3.5 |
410 |
|
|
|
|
|
|
|
|
|
|
|
XBD5/50-150LS |
150 |
50 |
0.5 |
1480 |
45 |
73 |
3.5 |
490 |
|
|
|
|
|
|
|
|
|
|
|
XBD3.2/100-200LS |
200 |
100 |
0.32 |
1480 |
55 |
78 |
3.5 |
417 |
|
|
|
|
|
|
|
|
|
|
|
XBD5/100-200LS |
200 |
100 |
0.5 |
1480 |
75 |
77 |
3.5 |
498 |
七、产品主要材料
|
名称 |
材 料 |
标 准 |
|
|
泵体 |
铸铁 |
HT200 |
GB9439-88 |
|
球铁 |
QT400-18 |
GB1348-88 |
|
|
中段 |
铸铁 |
HT200 |
GB9439-88 |
|
球铁 |
QT400-18 |
GB1348-88 |
|
|
叶轮 |
铜合金（球铁） |
ZCuSn10Zn2 |
GB1176-88 |
|
轴 |
不锈钢（钢） |
2Cr13 |
GB3077-88 |
|
轴封 |
填料 |
柔性石墨 |
/ |
|
机械密封 |
橡胶波纹管 |
/ |
|
八、故障原因及排除方法
|
故障现象 |
可能产生的原因 |
排除方法 |
|
1、水泵不出水 |
a、进出口阀门未打开，进出管路阻塞，流道叶轮阻塞。 |
a、检查，去除阻塞物 |
|
2、水泵流量不足 |
a、先按1.原因检查。 |
a、先按1.排除 |
|
3、功率过大 |
a、超过额定流量使用。 |
a、调节流量关小出口阀门。 |
|
4、杂音振动 |
a、管路支撑不稳。 |
a、稳固管路 |
|
5、电机发热 |
a、流量过大、超载运行。 |
a、关小出口阀。 |
|
6、水泵漏水 |
a、机械密封磨损。 |
a、更换。 |
