| 汽蚀余量 | 2（m） |
|---|---|
| 轴功率 | 9.46（kW） |
| 材质 | 铸铁，铸钢，不锈钢 |
| 功率 | 2.5Kw |
| 类型 | MD12-25*6 |
| 流量 | 12.5（m3/h） |
| 排出口径 | 40（mm） |
| 吸入口径 | 50（mm） |
| 性能 | 耐磨,高扬程 |
| 扬程 | 150（m） |
| 用途 | 多级泵 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 6 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 长沙东方工业泵厂 |
| 型号 | MD12-25*6 |
联系电话0731-85018184/85540175 余经理 ：18908476722 QQ：2477894712
概 述

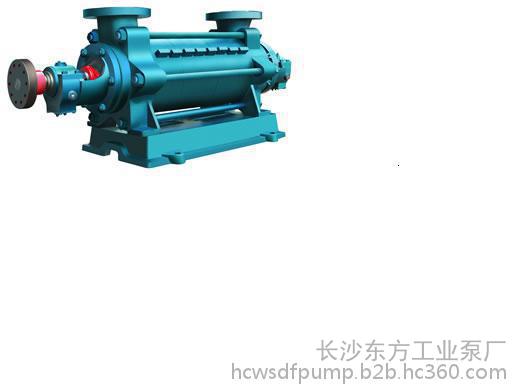

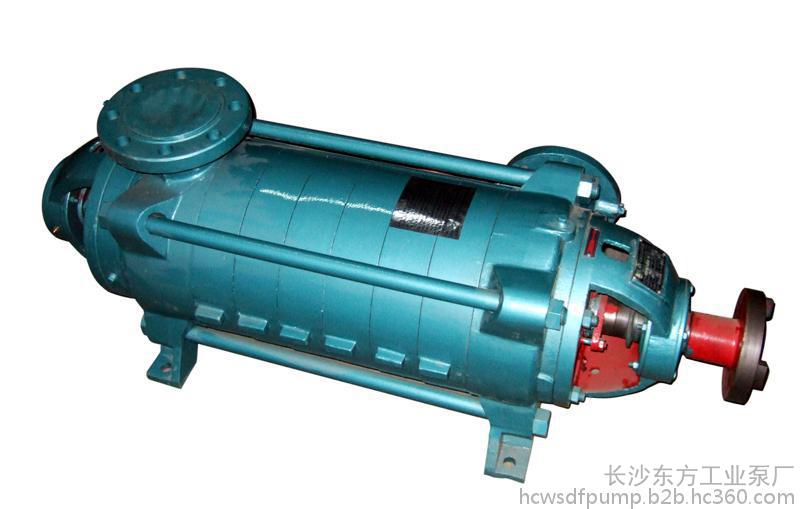

MD(DM)煤矿矿厂用泵型耐磨高压矿用多级离心泵该系列泵系卧式单吸多级分段式离心泵，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长：安装维修方便等优点。我公司已通过IS09001∶2000质量体系认证，产品的设计、生产与服务具有严格规范的控制体系，产品质量有充分保障。
该系列泵主要用于矿山，其过流部件及易损坏件均采用了耐磨材质，可供输送固体颗粒含量≤15％，粒度≤0.5mm，温度在80℃以下的中性矿井水及类似的其他污水。另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。
煤矿矿厂用泵MD型耐磨高压矿用多级离心泵型号说明
| 例：MD46-50×4 | 例：100MD16×3 |
| MD—耐磨多级离心泵 | MD—耐磨多级离心泵 |
| 46—设计点流量为46m3/h | 100—泵吸入口直径为100mm |
| 50—设计点单级扬程为50m | 16—泵设计点单级扬程为16m |
| 4—级数为4级 | 3—级数为3级 |
结构特点
本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：
1.定子部分
主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上
2.转子部件
主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接。
为了补偿膨胀在***后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。
3.平衡机构
本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
| 型号 | 流量 | 扬程 | 转速 | 效率 | 轴功率 | 电机 | 必需汽蚀余量 | 叶轮直径 | |||
| Q | H | n | η | N | 功率 | 型号 | （NPSH）r | D2 | |||
| m;3/h | m | r/min | % | kW | kw | ? | m | mm | |||
| MD12-25×2 | 7.5 | 2.08 | 56.4 | 2,950.00 | 44 | 2.65 | 5.5 | Y132S1-2 | 2 | Φ146 | |
| 12.5 | 3.47 | 50 | 54 | 3.15 | 2 | ||||||
| 15 | 4.17 | 46 | 53 | 3.55 | 2.5 | ||||||
| MD12-25×3 | 7.5 | 2.08 | 84.6 | 2,950.00 | 44 | 3.93 | 7.5 | Y132S2-2 | 2 | Φ146 | |
| 12.5 | 3.47 | 75 | 54 | 4.73 | 2 | ||||||
| 15 | 4.17 | 69 | 53 | 5.32 | 2.5 | ||||||
| MD12-25×4 | 7.5 | 2.08 | 112.8 | 2,950.00 | 44 | 5.24 | 11 | Y160M1-2 | 2 | Φ146 | |
| 12.5 | 3.47 | 100 | 54 | 6.3 | 2 | ||||||
| 15 | 4.17 | 92 | 53 | 7.09 | 2.5 | ||||||
| MD12-25×5 | 7.5 | 2.08 | 141 | 2,950.00 | 44 | 6.55 | 11 | Y160M1-2 | 2 | Φ146 | |
| 12.5 | 3.47 | 125 | 54 | 7.88 | 2 | ||||||
| 15 | 4.17 | 115 | 53 | 8.86 | 2.5 | ||||||
| MD12-25×6 | 7.5 | 2.08 | 169.2 | 2,950.00 | 44 | 7.85 | 15 | Y160M2-2 | 2 | Φ146 | |
| 12.5 | 3.47 | 150 | 54 | 9.46 | 2 | ||||||
| 15 | 4.17 | 138 | 53 | 10.64 | 2.5 | ||||||
| MD12-25×7 | 7.5 | 2.08 | 197.4 | 2,950.00 | 44 | 9.16 | 15 | Y160M2-2 | 2 | Φ146 | |
| 12.5 | 3.47 | 175 | 54 | 11 | 2 | ||||||
| 15 | 4.17 | 161 | 53 | 12.41 | 2.5 | ||||||
| MD12-25×8 | 7.5 | 2.08 | 225.6 | 2,950.00 | 44 | 10.47 | 18.5 | Y160L-2 | 2 | Φ146 | |
| 12.5 | 3.47 | 200 | 54 | 12.61 | 2 | ||||||
| 15 | 4.17 | 184 | 53 | 14.18 | 2.5 | ||||||
| MD12-25×9 | 7.5 | 2.08 | 253.8 | 2,950.00 | 44 | 11.78 | 18.5 | Y160L-2 | 2 | Φ146 | |
| 12.5 | 3.47 | 225 | 54 | 14.18 | 2 | ||||||
| 15 | 4.17 | 207 | 53 | 15.95 | 2.5 | ||||||
| MD12-25×10 | 7.5 | 2.08 | 282 | 2,950.00 | 44 | 13.09 | 22 | Y180M-2 | 2 | Φ146 | |
| 12.5 | 3.47 | 250 | 54 | 15.76 | 2 | ||||||
| 15 | 4.17 | 230 | 53 | 17.73 | 2.5 | ||||||
| MD12-25×11 | 7.5 | 2.08 | 310.2 | 2,950.00 | 44 | 14.4 | 22 | Y180M-2 | 2 | Φ146 | |
| 12.5 | 3.47 | 275 | 54 | 17.34 | 2 | ||||||
| 15 | 4.17 | 253 | 53 | 19.5 | 2.5 | ||||||
| MD12-25×12 | 7.5 | 2.08 | 338.4 | 2,950.00 | 44 | 15.7 | 30 | Y200L1-2 | 2 | Φ146 | |
| 12.5 | 3.47 | 300 | 54 | 18.9 | 2 | ||||||
| 15 | 4.17 | 276 | 53 | 21.3 | 2.5 | ||||||
