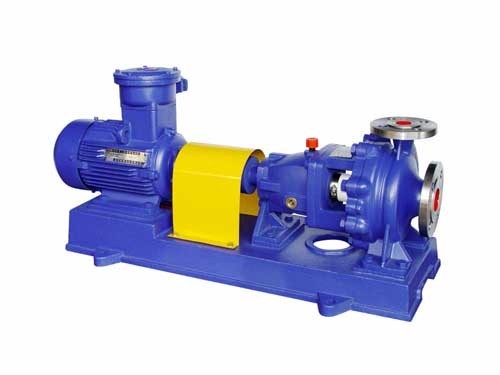

| 用途 | 化工泵 |
|---|---|
| 输送介质 | 其他 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮数目 | 1 |
| 汽蚀余量 | 3.0-3.6-4.8（m） |
| 吸入口径 | 100（mm） |
| 排出口径 | 65（mm） |
| 结构原理 | 喷射泵 |
| 级数 | 单级 |
| 重量 | 86（kg） |
| 电压 | 380（V） |
| 功率 | 22（kw） |
| 材质 | 不锈钢 |
| 规格 | IH100-65-200 |
| 流量 | 60-100-120（m3/h） |
| 驱动方式 | 电动 |
| 性能 | 耐腐蚀 |
| 扬程 | 54-50-47（m） |
| 泵轴位置 | 卧式 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 湘楚东方 |
| 型号 | IH100-65-200 |

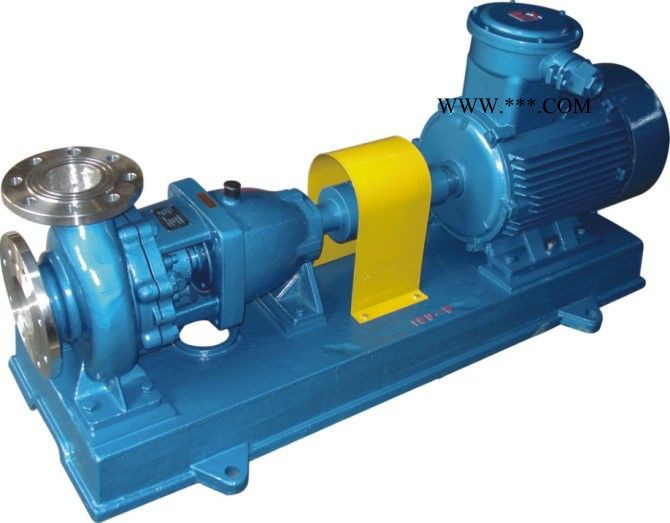

结构说明：
IS、ISY、IR泵 主要由泵体、泵盖、叶轮、轴、密封环、轴套、及悬架部件等所组成。
泵的壳体（即泵体和泵盖）构成泵的工作室，叶轮、轴和滚动轴承为泵的转子。悬架部件支承着泵的转子部件，滚动轴承受泵的径向力和轴向力。
为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔。由于有些泵的轴向力不大，叶轮背面未设密封环和平衡孔。
泵的轴向密封是填料压盖，填料环和填料等组成，以防止进气或大量漏水。泵的叶轮如有平衡孔，则装软填料的空腔与叶轮吸入口相通，若叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环，通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。泵的叶轮没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。
为避免轴磨损，在轴通过填料腔的部位装有轴套保护。轴套与轴之间装有O形密封圈以防沿着配合表面进气或漏水。
泵的传动方式是通过爪型联轴器与电动机联结的，泵的旋转方向，从驱动端看，为顺时针方向旋转。
IR热水泵在泵盖与悬架之间设置有冷却室盖，与泵盖形成冷却水腔，同时在泵盖外圆上加工有3/8的丝孔。泵的轴向密封采用机械密封或填料密封两种形式，正常供货时采用机械密封。
用户使用时，必须按外型尺寸图所示在冷却水进口接头引入压力不小于0.15Mpa的冷却水，并将冷却水出口接头的冷却水引入水池或其它不影响正常工作之处。若用户采用填料密封，在出厂时，A处另加装有一个3/8的管接头，必须引入压力不小于0.15Mpa的清水进行密封。
