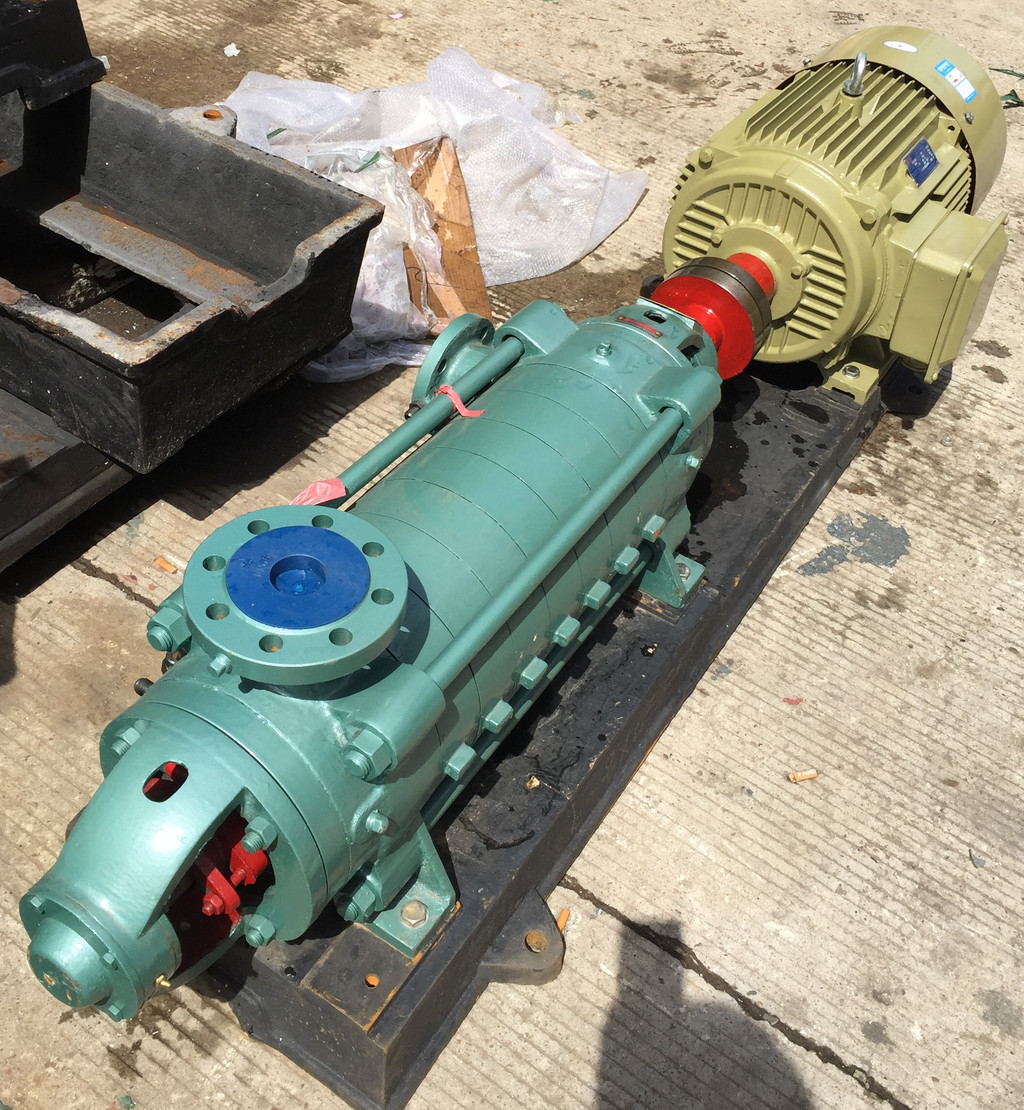

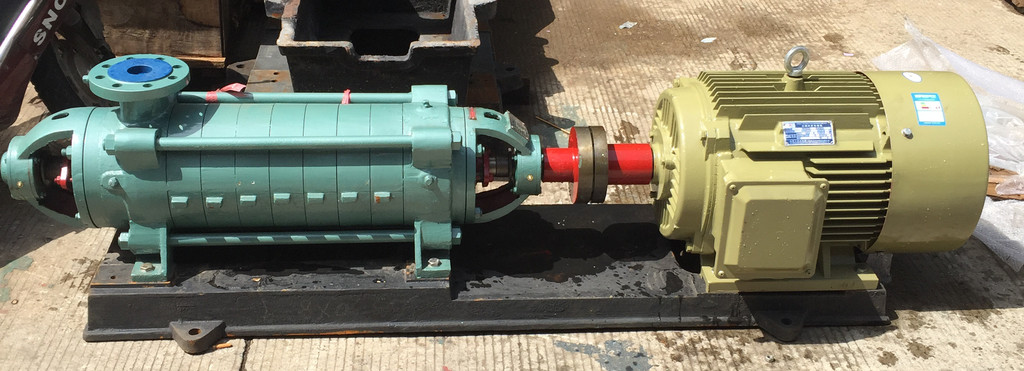

东方DF12-25*3不锈钢化工泵多级泵

概 述

DF型多级不锈钢耐腐蚀离心泵该系列泵系卧式单吸多级分段式离心泵，采用了推荐使用的高效节能产品的水力模型，在行业内居于技术地位。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长：安装维修方便等优点。

供输送不含固体颗粒、温度为-20℃～1 05℃的腐蚀性液体，泵进口允许压力小于0.6MPa。用户可根据输送介质的名称、浓度、比重、使用温度及泵进口压力等合理选用泵的材质、密封形式、泵的结构和确定电机的容量等。另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。

工作条件：
流量范围：Q-3.75~840m3/h
扬程范围：H=19~1400m
输送温度：-20-150℃ 腐蚀性液体
吸入压力：小于0.6MPa
密封形式：填料密封、机械密封
材质：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等

结构特点

本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：

1.定子部分

主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上

2.转子部件

主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接。

为了补偿膨胀在***后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。

3.平衡机构

本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。

型号说明

例：DF12-25×2

DF—多级耐腐蚀离心泵

12—设计点流量为12m3/h

25—设计点单级扬程为25m

2—级数
