| 驱动方式 | 电动 |
|---|---|
| 是否跨境货源 | 否 |
| 材质 | 铸铁 |
| 电源电压 | 380V |
| 工作温度 | 常温 |
| 功率 | 3KW |
| 级数 | 单级 |
| 流量 | 12---------120（m3/h） |
| 排出口径 | 50mm |
| 驱动形式 | 电动 |
| 输送介质 | 清水 |
| 吸入口径 | 80mm |
| 性能 | 耐磨 |
| 扬程 | 11--------143（m） |
| 用途 | 清水泵 |
| 转速 | 2980r/min |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 封闭式 |
| 叶轮吸入方式 | 单吸 |
| 品牌 | 湘楚东方 |
| 型号 | GNL3-A |

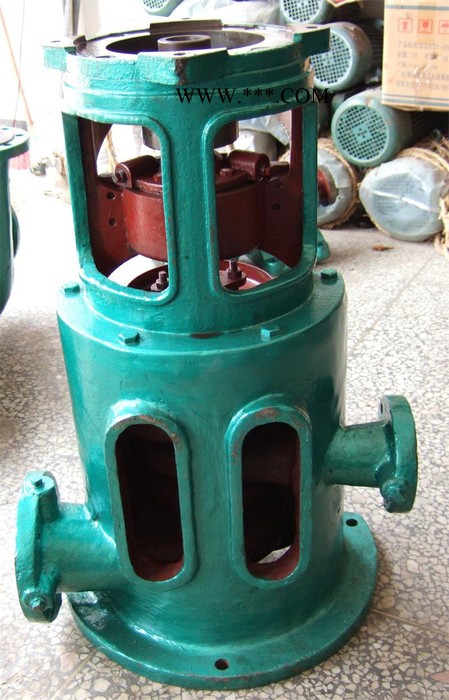

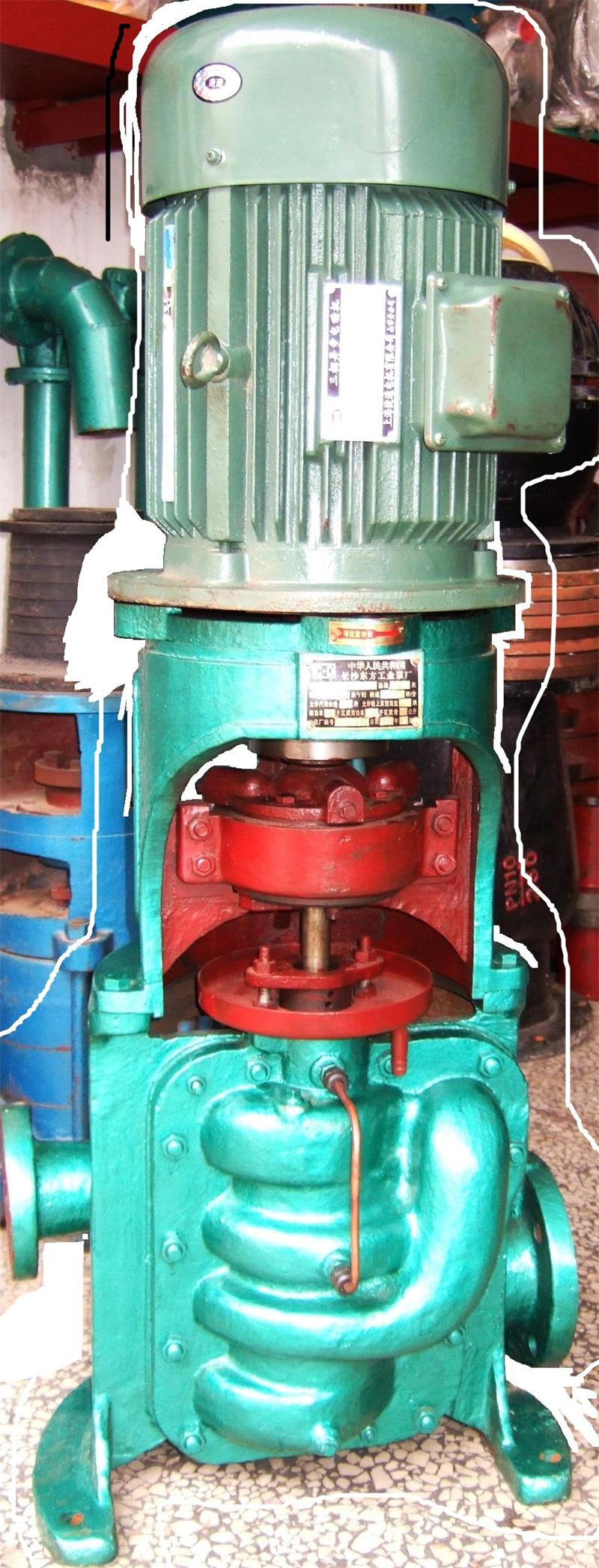

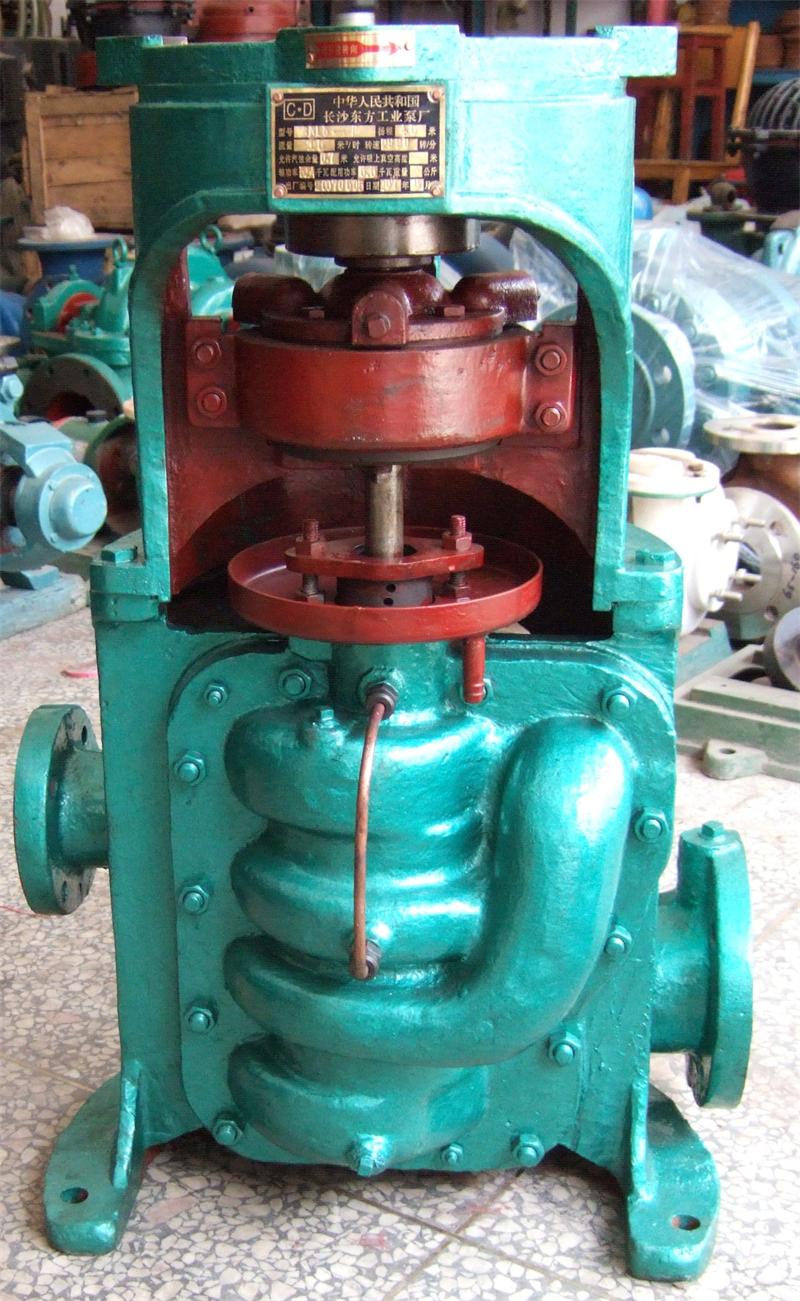

供应GNL3-A、GNL3-B卧式单级、两级单吸悬臂式离心冷凝泵
产品概述
N型冷凝泵是一种吸程比一般泵较高的水泵。N型冷凝泵为卧式悬臂单级，卧式悬臂两级离心泵，共分为6个品种。单级的有3N6、4N6，两级的有2.5N3X2、3N6X2、4N6X2，单级带诱导轮的有6N6。
N型冷凝泵主要由悬架、泵体、泵盖、叶轮、泵轴等部件组成。轴封采用软填料密封。旋转方向：从传动方向看，泵为逆时针方向旋转。
主要用途
主要供火力发电厂输送冷凝水之用，亦可用在介质与冷凝水相似的其他地方。
工作条件
泵输送液温不能超过80℃。
流量范围：12～120m3/h
扬程范围：50～131m。
凝结水泵概述
NB、NBA型泵，系单级单吸悬臂式离心冷凝泵。GN、GNL型泵，系两级单吸离心式冷凝泵，适用于电厂，用来抽送冷凝器中的凝结水和750～3000kw汽轮发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。泵进口压力不高于0.6MPa。
凝结水泵参数范围
流量：11~120m3/s
扬程：12~143m
凝结水泵型号说明
100NB－45
100－泵进口口径（mm）
N－冷凝水泵
B－悬架式
45－泵的设计扬程m
GN L3－A GN L3－B
G－高吸程
N－冷凝水泵
L－立式
3－泵进口口径为3寸
A、B－两种不同叶轮外径
凝结水泵结构型式
NB、NBA、GN、N型为卧式，GNL为立式。采用滚动轴承，润滑脂润滑，轴封为填料密封，也可用机械密封。
凝结水泵旋转方向
从电机端看，泵为逆时针方向旋转
凝结水泵主要零件材质
泵的体过流部件泵体、泵盖、密封环、轴套的材质为铸铁，N型冷凝泵叶轮为硅黄铜，诱导轮为铝铁青铜。轴均为 碳素钢。
凝结水泵成套范围
成套供应泵、电机、联轴器、止回阀、闸阀。
结构说明： N 型泵为单级单吸悬臂式离心泵，N 型有两级结构，其余为卧式结构。泵有带诱 导轮和不带诱带轮两种结构式。结构紧凑，运行平稳可靠、效率高，抗汽蚀性能 好。采用标准化设计、标准化程度高通用性好。 过流部件材质：铸钢或不锈钢，也可根据用户要求选用不同材质。
一、泵的安装 1、开箱后检查泵和电机，如果证实没有任何因装、卸和运输过程中造成的损坏 和紧固连接件松动，泵的进出口封盖完好，无污物等进入泵内，则可直接送到使用现场去安装。 2、安装泵的基础平面应用水平仪找平，待基础水泥凝固后，将泵安装在基础上， 并用水平仪校正底座，应严格检查泵轴和电机轴的同心度，联轴器外圆偏移允差 0.1 毫米，两联轴器端面间隙一周上大和小的间隙差别不得超过 0.3 毫米。 3、泵的吸入管路和压出管路应设有支撑，不允许管路的重量直接由泵来承受， 检查管路，仪表等接口处密封是否良好。
二、泵的使用
1、启动 1） 、准备必要的工具 2） 、检查悬架体储油室之油位，应控制在油位计中心线 2 毫米左右的位置上。 3） 、检查电动机的转动方向是否与泵的转向相符，严禁反转。 4） 、用手转动联轴器，应感觉轻松且轻重均匀，并注意辨别泵内有无磨擦声和异 物滚动等杂音，如有应设法排除。 5） 、关闭吐出管道闸阀及出口压力表、排净泵内空气，使泵内和吸入管内充满液 体。 6） 、输送液体温度高于 80℃时，泵要均匀预热，即用输送的高温液体注入泵体， 打开各处的冷水管和密封室泄漏量控制旋塞，检查其流动情况及温度。
7） 、启动电机（先点动，确认泵转动方向正确后才正式运行） ，打开进出口 压力表，再慢慢打开出口管路闸阀到所需位置，将密封室泄漏量控制旋塞跳到适 当位置。 2、运转 1） 、要经常检查泵和电机的温升情况，轴承的温升不应大于 35℃，极限温度不应大于 75℃。 2） 、注意悬架体储油室油位的变化，经常控制在规定的范围内，为了保持油的清 洁和良好的润滑，应根据现场使用的实际情况，定期更换新油。 3） 、注意填料压盖处的泄漏，以点滴为宜。
4） 、在运转过程中，发现有不正常的声音或其他故障时，应立即停车检查，等排 除故障后才能继续运转。 5） 、绝不允许用吸入管路上的闸阀来调节流量，以免产生汽浊。 3、停车 1） 、慢慢关闭压出道路闸阀，停止电机。 2） 、关闭进出口压力表，放净泵内的液体。 3） 、等泵冷却后，关闭冷却管开关。 4） 、泵长期停止使用时，除将泵内液体放净外，还要将泵内清洗干净，尤其是密 封室要认真冲洗干净，是将泵拆下清洗后重新装好，涂以防锈油，并将泵的 进口封闭后妥善保管。
| 数 | 流量 | 扬程 | 转速 | 轴功率 | 配带电动机 | 效率 | 必须汽 | 叶轮名 | 进出 | 泵重 | ||
| Q | H | n | Pa | 功率 | 型号 | η | 蚀余量 | 义直径 | 口径 | |||
| 型号 | m3/h | L/s | m | r/min | kw | kw | % | m | mm | mm | kg | |
| 100NB-45 | 14.4 | 4 | 54 | 2,980.00 | 4.81 | 7.5 | Y | 44 | 0.65 | 196 | 100/40 | 40 |
| 100NB-45 | 24 | 6.67 | 50 | 2,980.00 | 6.75 | 7.5 | 132S2-2 | 54 | 0.84 | 196 | 100/40 | 40 |
| 100NB-45 | 31 | 8.61 | 42 | 2,980.00 | 6.82 | 7.5 | YB | 52 | 0.95 | 196 | 100/40 | 40 |
| 100NB-60 | 21.6 | 6 | 69 | 2,930.00 | 9.02 | 15 | Y | 45 | 0.7 | 229 | 100/65 | 50 |
| 100NB-60 | 36 | 10 | 62 | 2,930.00 | 11.47 | 15 | 160M2-2 | 53 | 0.8 | 229 | 100/65 | 50 |
| 100NB-60 | 50.4 | 14 | 44 | 2,930.00 | 13.98 | 15 | YB | 60 | 1 | 229 | 100/65 | 50 |
| GNL3-A | 5 | 1.39 | 44 | 2,980.00 | 1.71 | 3 | Y | 35 | 0.6 | 140 | 80/50 | 140 |
| GNL3-A | 6 | 1.67 | 42 | 2,980.00 | 1.78 | 3 | 100L-2 | 38.5 | 0.62 | 140 | 80/50 | 140 |
| GNL3-A | 9 | 2.5 | 39 | 2,980.00 | 2.03 | 3 | YB | 47 | 0.65 | 140 | 80/50 | 140 |
| GNL3-A | 11 | 3.06 | 34 | 2,980.00 | 2 | 3 | YB | 51 | 0.7 | 140 | 80/50 | 140 |
| GNL3-B | 12 | 3.33 | 48 | 2,980.00 | 3.08 | 5.5 | Y | 51 | 0.65 | 147 | 80/50 | 140 |
| GNL3-B | 15 | 4.17 | 45 | 2,980.00 | 3.54 | 5.5 | 132S1-2 | 52 | 0.7 | 147 | 80/50 | 140 |
| GNL3-B | 18 | 5 | 41 | 2,980.00 | 3.87 | 5.5 | YB | 52 | 0.72 | 147 | 80/50 | 140 |
| GNL3-B | 20 | 5.56 | 38 | 2,980.00 | 4.06 | 5.5 | YB | 51 | 1.05 | 147 | 80/50 | 140 |
| GN3/12 | 5 | 1.39 | 41 | 2,980.00 | 1.51 | 2.2 | Y | 37 | 0.8 | 134 | 80/50 | 45 |
| GN3/12 | 7 | 1.94 | 39 | 2,980.00 | 1.65 | 2.2 | 90L-2 | 45 | 0.8 | 134 | 80/50 | 45 |
| GN3/12 | 9 | 2.5 | 36 | 2,980.00 | 1.76 | 2.2 | YB | 50 | 0.8 | 134 | 80/50 | 45 |
| GN3/12 | 12 | 3.33 | 32 | 2,980.00 | 1.97 | 2.2 | YB | 53 | 1.2 | 134 | 80/50 | 45 |
| GN3/12 | 15 | 4.17 | 25 | 2,980.00 | 2.08 | 2.2 | YB | 49 | 1.2 | 134 | 80/50 | 45 |
