| 驱动方式 | 电动 |
|---|---|
| 叶轮数目 | 2 |
| 汽蚀余量 | 0.95-1.1-1.2（m） |
| 结构原理 | 喷射泵 |
| 重量 | 180（kg） |
| 电压 | 380（V） |
| 是否跨境货源 | 否 |
| 材质 | 铸铁 铸钢 |
| 功率 | 30（kw） |
| 级数 | 多级 |
| 流量 | 30-45-50（m3/h） |
| 排出口径 | 65（mm） |
| 输送介质 | 冷凝水 |
| 吸入口径 | 100（mm） |
| 性能 | 冷凝水 |
| 扬程 | 100-95-91（m） |
| 用途 | 离心泵 |
| 转速 | 2950r/min |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 湘楚东方 |
| 型号 | 4N5*2A |

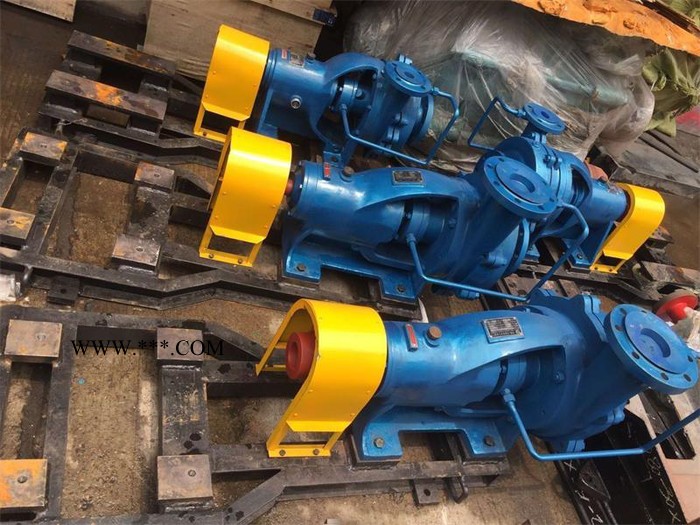

4N5*2A卧式冷凝泵的抽起原理 冷凝泵在显示生活中的使用现在已经是普及再用的，但是针对冷凝泵的原理，很少会有人知道，话说，各行各业都是专家**我们了解一下冷凝泵的抽气原理。 在低温泵内设有由液氦或制冷机冷却到极低温度的冷板。它使气体凝结，并保持凝结物的蒸汽压力低于泵的极限压力，从而达到抽气作用。低温抽气的主要作用是低温冷凝、低温吸附和低温捕集。①低温冷凝：气体分子冷凝在冷板表面上或冷凝在已冷凝的气体层上，其平衡压力基本上等于冷凝物的蒸气压。抽空气时，冷板温度必须低于25K；抽氢时，冷板温度更低。低温冷凝抽气冷凝层厚度可达10毫米左右。 低温吸附：气体分子以一个单分子层厚(10-8厘米数量级)被吸附到涂在冷板上的吸附剂表面上。吸附的平衡压力比相同温度下的蒸气压力低得多。如在20K时氢的蒸气压力等于大气压力，用20K的活性炭吸氢时吸附平衡压力则低于10-8
4N6A
4-吸入管直径除以25的余数
N-冷凝水泵
6-设计单级扬程被10除后取整数
A-叶轮经过切割（外径变小）
100NB—45
100—泵进口口径为mm
N—冷凝水泵
B—悬架式
45—泵的设计扬程m
GNL3—A GNL3—B
G—高吸程
N—冷凝水泵
L—立式
3—泵进口口径为3寸
A、B—两种不同叶轮外径
结构型式：NB、NBA、GN、N型为卧式，GNL为立式。采用滚动轴承，润滑脂润滑，轴封为填料密封，也可用机械密封。
旋转方向：从电机端看，泵为逆时针方向旋转。
4N5*2A卧式冷凝泵主要零件材质：泵的过流部件泵体、泵盖、密封环、轴套的材质为铸铁，N型冷凝泵叶轮为硅黄铜，诱导轮为铝铁青铜。轴均为 碳素钢。
成套范围：成套供应泵、电机、联轴器、止回阀、闸阀。
