| 安装方式 | 立式 |
|---|---|
| 加工精度 | 精加工 |
| 使用范围 | 电厂厂房 |
| 执行质量标准 | 国标 |
| 输送介质 | 清水 |
| 级数 | 多级 |
| 是否跨境货源 | 否 |
| 材质 | 铸铁 |
| 流量 | 1058（m3/h） |
| 驱动方式 | 电动 |
| 性能 | 无泄露 |
| 扬程 | 145（m） |
| 用途 | 冷凝泵 |
| 泵轴位置 | 立式 |
| 叶轮结构 | 封闭式 |
| 叶轮吸入方式 | 单吸 |
| 品牌 | 湘楚东方 |
| 型号 | 9.5LDTN-2P |

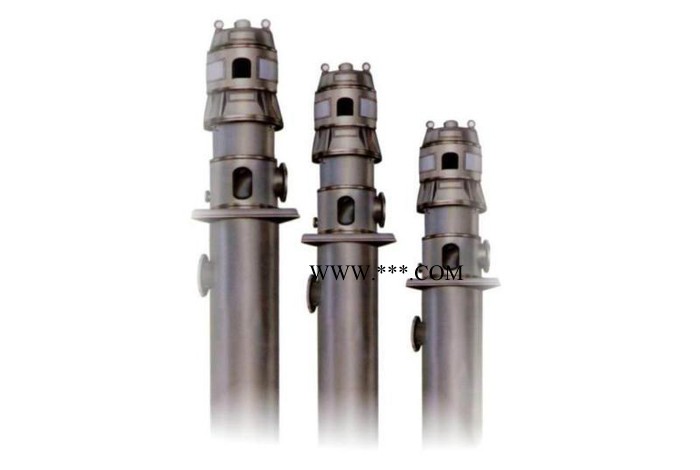

供应9.5LDTN-2P凝结水泵 LDTNA立式冷凝泵
结 构
LDTNA、LDTNB型泵是采用国外先进技术发展的新产品，首级叶轮有单吸、双吸两种形式，轴封为填料密封，泵轴向力由电动机承受。
LDTN(A、B）-P型泵是九十年代后期发展的新产品，结构先进，泵的轴向力由泵自身承受，泵组价格降低，有较强的市场竞争力。从传动方向看，泵为逆时针方向旋转。
概 述
LDTN、LDTNA型凝结水泵适用于输送火（核）电厂凝气器中凝结水。也可用于NPSH或安装基面限制的化工流程中输送物化性能类 似于水的介质。使用温度不高于80℃。LDTN、LDTNA型由圆筒体、电机、泵部、电机轴四大件组成，且分件发货，安装时需现场组装调试。
性能范围
流量：85～870m3/h
扬程：48～360m
当泵房或机组发生振动时，应针对具体情况，逐一分析可能造成振动的原因，找出问题的症结后，在采取有效的技术措施加以消除。有些措施比较简单，有些措施相当复杂。若需要大量的资金，应对可采用的几个方案进行技术经济比较，结合机组技术改造进行。以下给出了电机、水泵及泵房振动的常见原因及消除措施，希望能帮您快速解决水泵振动这一故障。
1、电动机振动的常见原因及消除措施 1）轴承偏磨：机组不同心或轴承磨损。消除措施：重校机组同心度，调整或更换轴承。 2）定转子摩擦：气隙不均匀或轴承磨损。消除措施：重新调整气隙，调整或更换轴承。 3）转子不能停在任意位置或动力不平衡。消除措施：重校转子静平衡和动平衡。 4）轴向松动：螺丝松动或安装不良。消除措施：拧紧螺丝，检查安装质量。 5）基础在振动：基础刚度差或底角螺丝松动。消除措施：加固基础或拧紧底角螺丝。 6）三相电流不稳：转矩减小，转子笼条或端环发生故障。消除措施：检查并修理转子笼条或端环。 2、水泵振动的常见原因及消除措施 1）手动盘车困难：泵轴弯曲、轴承磨损、机组不同心、叶轮碰泵壳。消除措施：校直泵轴、调整或更换轴承、重校机组同心度、重调间隙。 2）泵轴摆度过大：轴承和轴颈磨损或间隙过大。消除措施：修理轴颈、调整或更换轴承 3）水力不平衡：叶轮不平衡、离心泵个别叶槽堵塞或损坏。消除措施：重校叶轮静平衡和动平衡、消除堵塞，修理或更换叶轮。 4）轴流泵轴功率过大：进水池水位太低，叶轮淹没深度不够，杂物缠绕叶轮，泵汽蚀损坏程度不同，叶轮缺损。消除措施：抬高进水池水位，降低水泵安装高程消除杂物,并设置栏污栅，修理或更换叶轮。 5）基础在振动：基础刚度差或底角螺丝松动或共振。消除措施：加固基础、拧紧地脚螺丝。 6）离心泵机组效率急剧下降或轴流泵机组效率略有下降，伴有汽蚀噪音。消除措施：改变水泵转速，避开共振区域，查明发生汽蚀的原因，采取措施消除汽蚀。 3、其它原因引起的机组振动及消除措施 1）拦污栅堵塞，进水池水位降低。消除措施：栏污栅清污，加设栏污栅清污装置。 2）前池与进水池设计不合理，进水流道与泵不配套使进水条件恶化。消除措施：栏污栅清污，加设栏污栅清污装置合理设计与该进前池、进水池和进水流道的设计。 3）形成虹吸时间过长，使机组较长时间在非设计工况运行。消除措施：加设抽真空装置，合理设计与改进虹吸式出水流道。 4）进水管道固定不牢或引起共振。消除措施：加设管道镇墩和支墩，加固管道支撑，改变运行参数，改变运行参数避开共振区。 5）拍门反复撞击门座或关闭撞击力过大。消除措施：流道（或管道）出口前设排气孔，合理设计拍门采取控制措施，减小拍门关闭时的撞击力。 6）出水管道内压力急剧变化及水锤作用。消除措施：缓闭阀及调压井等其它防止水锤措施。7）机组启动和停机顺序不合理，致使水泵进水条件恶化。消除措施：优化开机和停机顺序。
9.5LDTN-2P立式凝结水泵 流量1058 扬程145 转速1480 吸入口径600 排出口径350
| 泵型号 | 流量 | 扬程 | 转速 | 功率 | 泵效率 | 允许汽蚀余量 | 泵口径 | 泵外形尺寸 | ||
| Q | H | n | 轴 | 电动机 | η | 吸入 | 吐出 | |||
| m3/h | m | r/min | kW | kW | % | m | mm | mm | mm | |
| 9LDTN-3A | 630.00 | 109.00 | 1,480 | 263.40 | 400 | 71.00 | 2.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTN-3A | 850.00 | 87.00 | 1,480 | 265.00 | 400 | 76.00 | 3.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTN-3A | 900.00 | 80.00 | 1,480 | 265.00 | 400 | 74.00 | 3.80 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTN-3B | 630.00 | 94.00 | 1,480 | 224.00 | 315 | 72.00 | 2.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTN-3B | 750.00 | 80.00 | 1,480 | 217.90 | 315 | 75.00 | 2.90 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTN-3B | 900.00 | 63.00 | 1,480 | 217.50 | 315 | 71.00 | 3.80 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTN-4 | 870.00 | 166.00 | 1,480 | 510.80 | 630 | 77.00 | 3.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTN-5 | 870.00 | 205.00 | 1,480 | 63.80 | 710 | 77.00 | 3.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTN-6 | 870.00 | 244.00 | 1,480 | 750.80 | 800 | 77.00 | 3.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTN-6A | 816.00 | 250.00 | 1,480 | 721.50 | 800 | 77.00 | 3.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTN-6-C | 747.00 | 270.00 | 1,480 | 742.50 | 800 | 74.00 | 3.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTN-7 | 750.00 | 295.00 | 1,480 | 803.40 | 1000 | 75.00 | 3.00 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTN-7 | 869.00 | 270.00 | 1,480 | 819.00 | 1000 | 78.00 | 3.00 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTN-7 | 900.00 | 264.00 | 1,480 | 830.00 | 1000 | 78.20 | 3.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTN-7 | 1,000.00 | 240.00 | 1,480 | 817.00 | 1000 | 80.00 | 3.80 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTNA-3 | 870.00 | 200.00 | 1,480 | 607.50 | 710 | 78.00 | 3.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTNA-4 | 870.00 | 270.00 | 1,480 | 820.00 | 1000 | 78.00 | 3.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTNA-4U | 870.00 | 240.00 | 1,480 | 729.00 | 800 | 78.00 | 3.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTNB-4 | 870.00 | 252.00 | 1,480 | 746.00 | 1000 | 80.00 | 3.60 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTNA-4P | 870.00 | 270.00 | 1,480 | 820.00 | 1000 | 80.00 | 3.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTNA-5P | 870.00 | 310.00 | 1,480 | 918.00 | 1000 | 80.00 | 3.60 | 500.00 | 350.00 | ￠960×8515 |
| 9.5LDTN-P | 1,058.00 | 90.00 | 1,480 | 332.00 | 400 | 78.00 | 4.00 | 600.00 | 350.00 | ￠1080×10300 |
| 9.5LDTN-2P | 1,058.00 | 145.00 | 1,480 | 535.60 | 630 | 78.00 | 4.00 | 600.00 | 350.00 | ￠1080×10300 |
| 9.5LDTN-3P | 1,058.00 | 200.00 | 1,480 | 738.80 | 800 | 78.00 | 4.00 | 600.00 | 350.00 | ￠1080×10300 |
| 泵型号 | 流量 | 扬程 | 转速 | 功率 | 泵效率 | 允许汽蚀余量 | 泵口径 | 泵外形尺寸 | ||
| Q | H | n | 轴 | 电动机 | η | 吸入 | 吐出 | |||
| m3/h | m | r/min | kW | kW | % | m | mm | mm | mm | |
| 9.5LDTN-4P | 1,058.00 | 255.00 | 1,480.00 | 924.00 | 1000 | 78.00 | 4.00 | 600.00 | 350.00 | ￠1080×10300 |
| 10LDTN-2 | 1,660.00 | 85.00 | 1,480.00 | 486.40 | 560 | 80.00 | 5.00 | 800.00 | 500.00 | ￠1200×11000 |
| 10LDTN-3 | 1,660.00 | 155.00 | 1,480.00 | 737.00 | 800 | 80.00 | 5.00 | 800.00 | 500.00 | ￠1200×11000 |
| 10LDTN-4 | 1,660.00 | 205.00 | 1,480.00 | 990.00 | 1120 | 81.00 | 5.00 | 800.00 | 500.00 | ￠1200×11000 |
| 10LDTN-5 | 1,660.00 | 255.00 | 1,480.00 | 1,345.00 | 2000 | 82.00 | 5.00 | 800.00 | 500.00 | ￠1200×11000 |
| 10LDTN-6 | 1,660.00 | 310.00 | 1,480.00 | 1,709.00 | 2000 | 82.00 | 5.00 | 800.00 | 500.00 | ￠1200×11000 |
| 10LDTN-6B-3 | 1,370.00 | 190.00 | 1,480.00 | 695.70 | 800 | 77.00 | 408.00 | 800.00 | 500.00 | ￠1200×11000 |
| 10LDTN-6D | 1,714.00 | 322.00 | 1,480.00 | 1,833.00 | 2000 | 82.00 | 5.00 | 800.00 | 500.00 | ￠1200×11000 |
| 10LDTN-6E | 1,940.00 | 352.00 | 1,480.00 | 2,267.00 | 2500 | 82.00 | 5.00 | 800.00 | 500.00 | ￠1200×11000 |
| 10LDTN-3 | 1,370.00 | 190.00 | 1,480.00 | 875.00 | 1120 | 81.00 | 5.00 | 800.00 | 500.00 | ￠1200×11000 |
