| 驱动方式 | 电动 |
|---|---|
| 叶轮数目 | 1 |
| 汽蚀余量 | 1.8（m） |
| 结构原理 | 喷射泵 |
| 电压 | 380（V） |
| 是否跨境货源 | 否 |
| 材质 | 铸铁，铸钢，不锈钢 |
| 电源电压 | 380V |
| 工作温度 | 常温 |
| 功率 | 11KW |
| 级数 | 多级 |
| 流量 | 40（m3/h） |
| 排出口径 | 80（mm） |
| 驱动形式 | 电动 |
| 输送介质 | 清水泵 |
| 吸入口径 | 100（mm） |
| 性能 | 无泄露 |
| 扬程 | 38（m） |
| 用途 | 其他 |
| 转速 | 2950r/min |
| 执行质量标准 | 国标 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 湘楚东方 |
| 型号 | 4N6A型冷凝泵 |

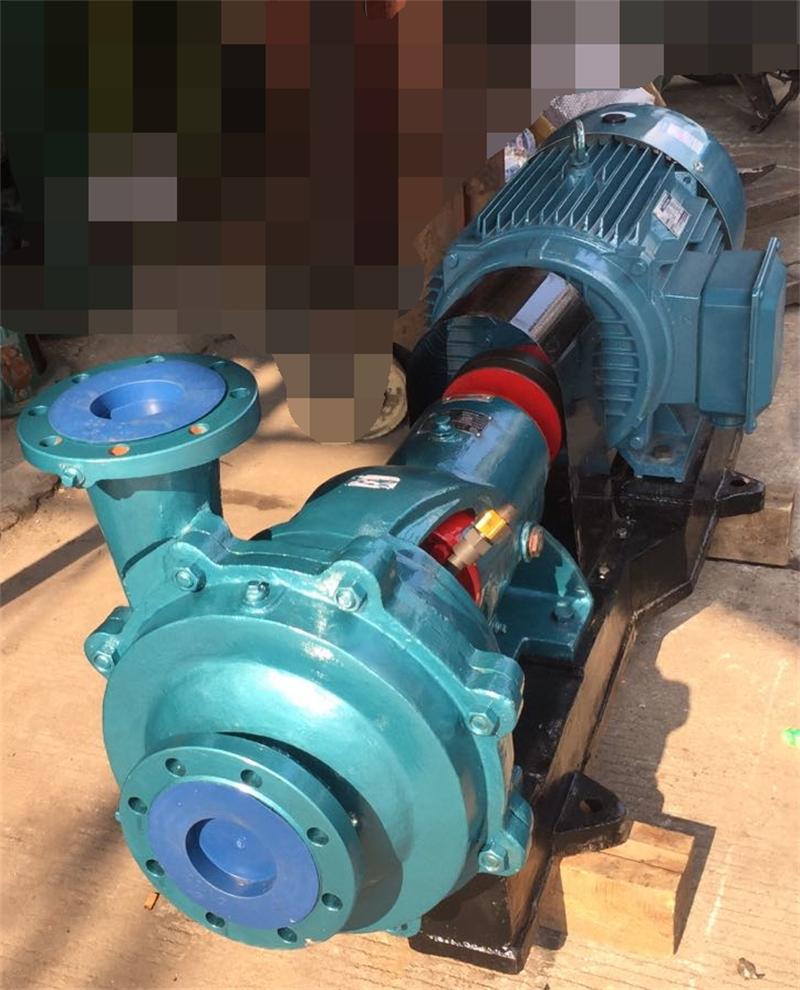

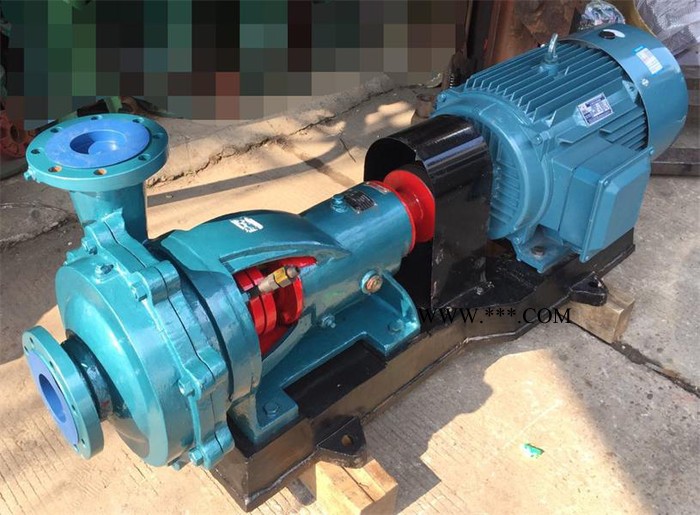

4N6A型冷凝泵，4N6A型冷凝水泵，4N6A型冷凝水提升泵，4N6A型凝结水泵
N型冷凝泵产品说明
??产品概述
??N型冷凝泵是一种吸程比一般泵较高的水泵。N型冷凝泵为卧式悬臂单级，卧式悬臂两级离心泵，共分为6个品种。单级的有3N6、4N6，两级的有2.5N3X2、3N6X2、4N6X2，单级带诱导轮的有6N6。
??N型冷凝泵主要由悬架、泵体、泵盖、叶轮、泵轴等部件组成。轴封采用软填料密封。旋转方向：从传动方向看，泵为逆时针方向旋转。
??主要用途
??主要供火力发电厂输送冷凝水之用，亦可用在介质与冷凝水相似的其他地方。
??工作条件
??泵输送液温不能超过80℃。
??流量范围：12～120m3/h
??扬程范围：50～131m。
冷凝泵结构说明
N型冷凝泵为卧式悬臂单级、两级离心泵，共分8个品种。单级的有3N6、4N6、100N130 ；两级的有2.5N3X2、3N6X2、4N6X2如图2；单级带诱导轮的有6N6、150N110
冷凝泵支承部分3个品种支承部分结构相同 ，主要件有托架、前后轴承压盖，和轴组合定位在托架上的前后径向滚珠轴承上，滚珠轴承亦承受未被平衡的轴向力。用稀油润滑，油量可从油标看出。前后轴承压盖均装有毛毡密封圈做为轴封，以防漏油。管堵处的孔用来灌油。清洗换油时从丝孔将油放出。
| 型号 | 流量 | 扬程 | 转速 | 轴功率 | 功率 | 效率 | 必须汽 | 叶轮名 | 泵口径 | |||
| Q | H | n | Pa | 功率 | 型号 | η | 蚀余量 | 义直径 | 进口 | 出口 | ||
| m3/h | L/s | m | r/min | kw | kw | % | m | mm | mm | mm | ||
| 4N6 | 30 | 8.33 | 63.5 | 2950 | 11 | 22 | Y180M-2 | 47 | 1.4 | 225 | 100 | 80 |
| 40 | 11.1 | 62 | 12.7 | 53 | 1.6 | |||||||
| 50 | 13.9 | 59.5 | 14.1 | 57.5 | 1.75 | |||||||
| 4N6A | 30 | 8.33 | 40 | 2950 | 6.3 | 11 | Y160M1-2 | 49 | 1.6 | 175 | 100 | 80 |
| 40 | 11.1 | 38 | 7.3 | 55.5 | 1.8 | |||||||
| 50 | 13.9 | 37.7 | 8.25 | 58.5 | 2 | |||||||
| 4N6G | 30 | 8.33 | 78 | 2950 | 13.3 | 22 | Y180M-2 | 48 | 0.85 | 230 | 150 | 80 |
| 40 | 11.1 | 76 | 15.3 | 54 | 0.95 | |||||||
| 50 | 13.9 | 72 | 16.9 | 58 | 1 | |||||||
| 65.5 | 19.2 | 65 | 20.2 | 57 | 1.15 | |||||||
| 4N6*2 | 25 | 6.95 | 130 | 2950 | 21.1 | 37 | Y200L1-2 | 42 | 2 | 220/次215 | 100 | 100 |
| 40 | 11.1 | 125 | 25 | 54 | 2.2 | |||||||
| 50 | 13.9 | 120 | 27.3 | 60 | 2.4 | |||||||
| 4N6*2G | 30 | 8.33 | 135 | 2950 | 23 | 37 | Y200L2-2 | 48 | 0.95 | 230/次220 | 150 | 80 |
| 50 | 13.9 | 130 | 29 | 61 | 1.15 | |||||||
| 60 | 16.69 | 123 | 33.5 | 60 | 1.25 | |||||||
| 4N5*2 | 30 | 8.33 | 110 | 2950 | 19.2 | 30 | Y200L-2 | 47 | 0.95 | 220/次210 | 100 | 65 |
| 45 | 12.5 | 105 | 23.8 | 54 | 1.1 | |||||||
| 50 | 13.9 | 101 | 24.1 | 57 | 1.2 | |||||||
| 4N5*2A | 30 | 8.33 | 100 | 2950 | 17.4 | 30 | Y200L-2 | 47 | 0.95 | 215/次195 | 100 | 65 |
| 45 | 12.5 | 95 | 21.5 | 54 | 1.1 | |||||||
| 50 | 13.9 | 91 | 21.7 | 57 | 1.2 | |||||||
| 6N6 | 60 | 16.7 | 70 | 2950 | 22.9 | 37 | Y200L1-2 | 50 | 1.4 | 232 | 150 | 100 |
| 90 | 25 | 66 | 25.3 | 64 | 1.45 | |||||||
| 120 | 33.3 | 60 | 27.7 | 71 | 1.5 | |||||||
| 6N6A | 36 | 10 | 70 | 2950 | 16.3 | 30 | Y200L-2 | 43 | 0.8 | 225 | 150 | 100 |
| 54 | 15 | 69 | 19.1 | 53 | 0.9 | |||||||
| 80 | 22.2 | 68 | 22.8 | 65 | 1 | |||||||
| 100 | 27.8 | 66 | 26.1 | 69 | 1.1 | |||||||
| 6N6G | 36 | 10 | 86 | 2950 | 19.6 | 37 | Y200L2-2 | 43 | 0.8 | 245 | 150 | 80 |
| 60 | 16.7 | 85 | 25.7 | 54 | 0.9 | |||||||
| 90 | 25 | 82 | 30 | 67 | 1.05 | |||||||
| 108 | 30 | 78 | 33.3 | 69 | 1.15 | |||||||
