| 安装方式 | 立式 |
|---|---|
| 加工精度 | 精加工 |
| 使用范围 | 电厂厂房 |
| 执行质量标准 | 国标 |
| 输送介质 | 冷凝水 |
| 级数 | 多级 |
| 重量 | 90（kg） |
| 电压 | 380（V） |
| 功率 | 4/5.5（kw） |
| 规格 | GN9-22*3 |
| 是否跨境货源 | 否 |
| 材质 | 铸铁 铸钢 不锈钢 |
| 流量 | 7-15（m3/h） |
| 排出口径 | 40（mm） |
| 汽蚀余量 | 2.79-3.83（m） |
| 驱动方式 | 电动 |
| 吸入口径 | 80（mm） |
| 性能 | 冷凝泵 凝结水泵 |
| 扬程 | 1.94-4.17（m） |
| 用途 | 抽冷凝水 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 东方 |
| 型号 | GN9-22*3 |
凝结水泵概述;
NB、NBA型泵，系单级单吸悬臂式离心冷凝泵。GN、GNL型泵，系两级单吸离心式冷凝泵，适用于电厂，用来抽送冷凝器中的凝结水和750～3000kw汽轮发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。泵进口压力不高于0.6MPa。
凝结水泵型号说明
100NB－45
100－泵进口口径（mm）
N－冷凝水泵
B－悬架式
45－泵的设计扬程m

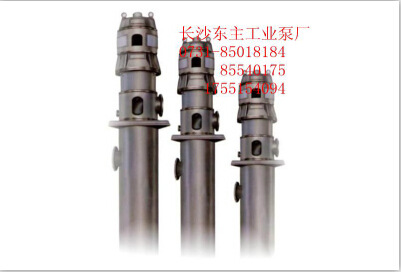

GN L3－A GN L3－B
G－高吸程
N－冷凝水泵
L－立式
3－泵进口口径为3寸
A、B－两种不同叶轮外径
凝结水泵结构型式

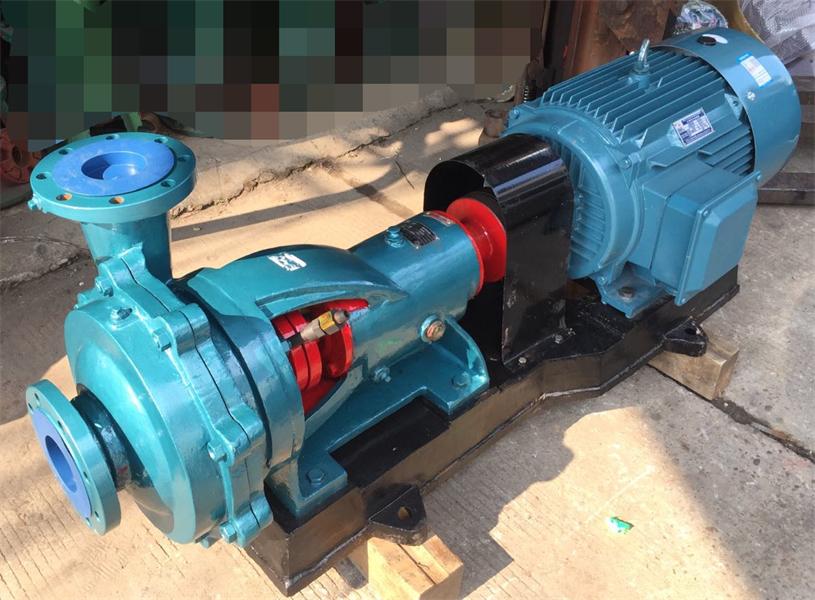

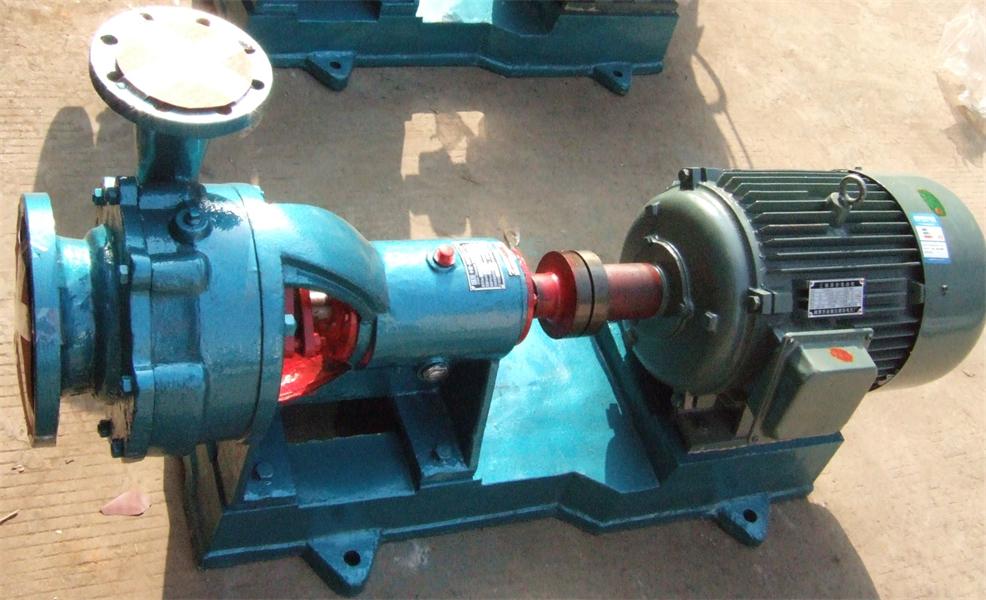

NB、NBA、GN、N型为卧式，GNL为立式。采用滚动轴承，润滑脂润滑，轴封为填料密封，也可用机械密封。
凝结水泵旋转方向
从电机端看，泵为逆时针方向旋转
凝结水泵主要零件材质
泵的体过流部件泵体、泵盖、密封环、轴套的材质为铸铁，N型冷凝泵叶轮为硅黄铜，诱导轮为铝铁青铜。轴均为 碳素钢。
凝结水泵成套范围
成套供应泵、电机、联轴器、止回阀、闸阀。
GN9-22*3冷凝水泵转速2900方
| 型号 | 流量 | 扬程 | 转速 | 轴功率 | 功率 | 效率 | 必须汽 | 叶轮名 | 泵口径 | 泵重 | |||
| Q | H | n | Pa | 功率 | 型号 | η | 蚀余量 | 义直径 | 进口 | 出口 | |||
| m3/h | L/s | m | r/min | kw | kw | % | m | mm | mm | mm | kg | ||
| GN7-22*3 | 5 | 1.39 | 66.5 | 2900 | 2.38 | 4 | Y112M-2 | 38 | 0.6 | 140/次135 | 80 | 40 | 77 |
| 7 | 1.94 | 65 | 2.69 | 40 | 0.63 | ||||||||
| 9 | 2.5 | 62 | 2.92 | 52 | 0.65 | ||||||||
| GN3/12B GN9-22*2 | 7 | 1.94 | 45 | 2900 | 1.86 | 3 | Y100L-2 | 46 | 0.63 | 140/次138 | 80 | 40 | 60 |
| 9 | 2.54 | 43 | 2.02 | 52 | 0.65 | ||||||||
| 12 | 3.33 | 37 | 2.37 | 51 | 0.8 | ||||||||
| 15 | 4.17 | 30 | 2.56 | 48 | 1 | ||||||||
| GN9-22*3 | 7 | 1.94 | 67.5 | 2900 | 2.79 | 4/5.5 | Y112M-2 | 46 | 0.63 | 140/次138 | 80 | 40 | 95 |
| 9 | 2.5 | 64.5 | 3.04 | 52 | 0.65 | ||||||||
| 12 | 3.33 | 55.5 | 3.55 | 51 | 0.8 | ||||||||
| 15 | 4.17 | 45 | 3.83 | 48 | 1 | ||||||||
| GN15-22*2 | 12 | 3.33 | 47 | 2900 | 3 | 5.5 | Y132S1-2 | 51 | 0.65 | 146 | 80 | 40 | 104 |
| 15 | 4.17 | 44 | 3.3 | 53 | 0.7 | ||||||||
| 18 | 5 | 38 | 4 | 47 | 0.72 | ||||||||
| GN15-22*3 | 12 | 3.33 | 70 | 2900 | 4.5 | 7.5 | Y132S2-2 | 51 | 0.65 | 146 | 80 | 40 | 130 |
| 15 | 4.17 | 66 | 4.95 | 53 | 0.7 | ||||||||
| 18 | 5 | 57 | 6 | 47 | 0.72 | ||||||||
| GN3/12A GN7-22*2 | 5 | 1.39 | 46 | 2900 | 1.65 | 2.2 | Y90L-2 YB90L-2 | 38 | 0.6 | 140/次138 | 80 | 40 | 67 |
| 7 | 1.94 | 45 | 1.86 | 46 | 0.63 | ||||||||
| 9 | 2.5 | 43 | 2.02 | 52 | 0.65 | ||||||||
| 100NB-45 | 14.4 | 4 | 54 | 2980 | 4.81 | 7.5 | Y132S2-2 YB132S2-2 | 44 | 0.65 | 196 | 100 | 40 | 40 |
| 24 | 6.67 | 50 | 6.05 | 54 | 0.84 | ||||||||
| 31 | 8.61 | 42 | 6.82 | 52 | 0.95 | ||||||||
| 100NB-60 | 21.6 | 6 | 69 | 29*80 | 9.02 | 15 | Y160M2-2 YB160M2-2 | 44 | 0.7 | 229 | 100 | 65 | 50 |
| 36 | 10 | 62 | 11.47 | 54 | 0.8 | ||||||||
| 50.4 | 14 | 44 | 13.98 | 60 | 1 | ||||||||
| 3NBA-5 | 15 | 4.17 | 30 | 2980 | 2.29 | 5.5 | Y132S1-2 YB132S1-2 | 53.4 | 160 | 80 | 40 | 45 | |
| 20 | 5.56 | 28 | 2.6 | 58.7 | 3 | ||||||||
| 25 | 6.94 | 25 | 2.85 | 59.8 | 3.3 | ||||||||
| 30 | 8.33 | 22 | 3.1 | 58 | |||||||||
| GN3/12 | 5 | 1.39 | 41 | 2980 | 1.51 | 2.2 | Y90L-2 YB90L-2 | 37 | 0.8 | 134 | 80 | 50 | 45 |
| 7 | 1.94 | 39 | 1.65 | 45 | 0.8 | ||||||||
| 9 | 2.5 | 36 | 1.76 | 50 | 0.8 | ||||||||
| 12 | 3.33 | 32 | 7.97 | 53 | 1.2 | ||||||||
| 15 | 4.17 | 25 | 2.08 | 49 | 1.2 | ||||||||
| GNL3-A | 5 | 1.39 | 44 | 2980 | 1.71 | 3 | Y100L-2B YB100L-2B | 35 | 0.6 | 140 | 80 | 50 | 140 |
| 6 | 1.67 | 42 | 1.78 | 38.5 | 0.62 | ||||||||
| 9 | 2.5 | 39 | 2.03 | 47 | 0.65 | ||||||||
| 11 | 3.06 | 34 | 2 | 51 | 0.7 | ||||||||
| GNL3-B | 12 | 3.33 | 48 | 2980 | 3.08 | 5.5 | Y132S1-2 YB132S1-2 | 51 | 0.65 | 147 | 80 | 50 | 140 |
| 15 | 4.17 | 45 | 3.54 | 52 | 0.7 | ||||||||
| 18 | 5 | 41 | 3.87 | 52 | 0.72 | ||||||||
| 20 | 5.56 | 38 | 4.06 | 51 | 1.05 | ||||||||
