| 系列 | 冷凝泵 |
|---|---|
| 进出口径 | 80/40 |
| 材质 | 铸铁 |
| 工作温度 | 常温 |
| 功率 | 7.5kw |
| 级数 | 单级 |
| 流量 | 15m3/h |
| 性能 | 不阻塞 |
| 扬程 | 66m |
| 转速 | 2900r/min |
| 泵轴位置 | 卧式 |
| 品牌 | 湘楚东方 |
| 型号 | GN15-22*3 |
寿光DG型多级泵,GN15-22*3凝结泵

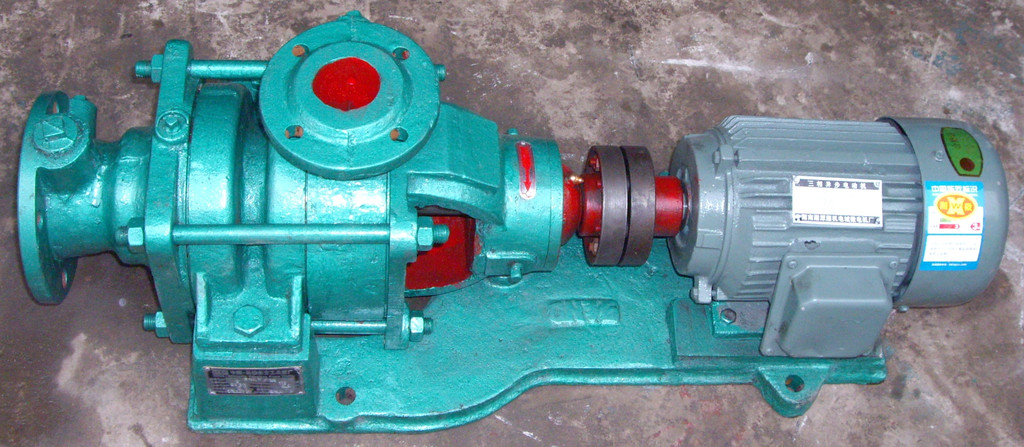

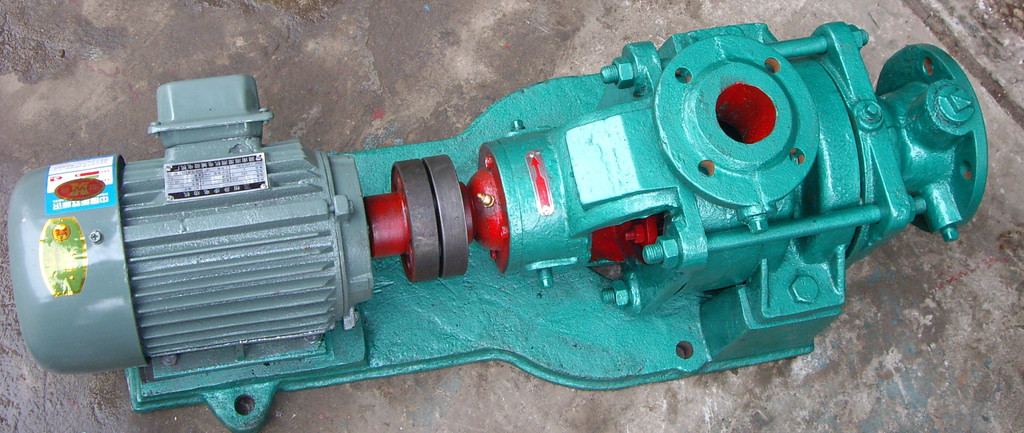

N型冷凝泵产品说明
??产品概述
??N型冷凝泵是一种吸程比一般泵较高的水泵。N型冷凝泵为卧式悬臂单级，卧式悬臂两级离心泵，共分为6个品种。单级的有3N6、4N6，两级的有2.5N3X2、3N6X2、4N6X2，单级带诱导轮的有6N6。
??N型冷凝泵主要由悬架、泵体、泵盖、叶轮、泵轴等部件组成。轴封采用软填料密封。旋转方向：从传动方向看，泵为逆时针方向旋转。
??主要用途
??主要供火力发电厂输送冷凝水之用，亦可用在介质与冷凝水相似的其他地方。
??工作条件
??泵输送液温不能超过80℃。
??流量范围：12～120m3/h
??扬程范围：50～131m。
冷凝泵结构说明
N型冷凝泵为卧式悬臂单级、两级离心泵，共分8个品种。单级的有3N6、4N6、100N130 ；两级的有2.5N3X2、3N6X2、4N6X2如图2；单级带诱导轮的有6N6、150N110
冷凝泵支承部分3个品种支承部分结构相同 ，主要件有托架、前后轴承压盖，和轴组合定位在托架上的前后径向滚珠轴承上，滚珠轴承亦承受未被平衡的轴向力。用稀油润滑，油量可从油标看出。前后轴承压盖均装有毛毡密封圈做为轴封，以防漏油。管堵处的孔用来灌油。清洗换油时从丝孔将油放出。
