| 驱动方式 | 电动 |
|---|---|
| 叶轮数目 | 2 |
| 汽蚀余量 | 0.65-0.7-0.72-1.05（m） |
| 重量 | 140（kg） |
| 电压 | 380（V） |
| 是否跨境货源 | 否 |
| 材质 | 铸铁 |
| 功率 | 5.5（kw） |
| 级数 | 多级 |
| 流量 | 12-15-18-20（m3/h） |
| 排出口径 | 50（mm） |
| 输送介质 | 冷凝水 |
| 吸入口径 | 80（mm） |
| 性能 | 电厂凝结水 |
| 扬程 | 38-48（m） |
| 用途 | 流程泵 |
| 转速 | 2950r/min |
| 泵轴位置 | 边立式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 湘楚东方 |
| 型号 | GNL3-B |
凝结水泵概述
NB、NBA型泵，系单级单吸悬臂式离心冷凝泵。GN、GNL型泵，系两级单吸离心式冷凝泵，适用于电厂，用来抽送冷凝器中的凝结水和750～3000kw汽轮发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。泵进口压力不高于0.6MPa。
凝结水泵参数范围
流量：11~120m3/s
扬程：12~143m
凝结水泵型号说明
100NB－45
100－泵进口口径（mm）
N－冷凝水泵
B－悬架式
45－泵的设计扬程m

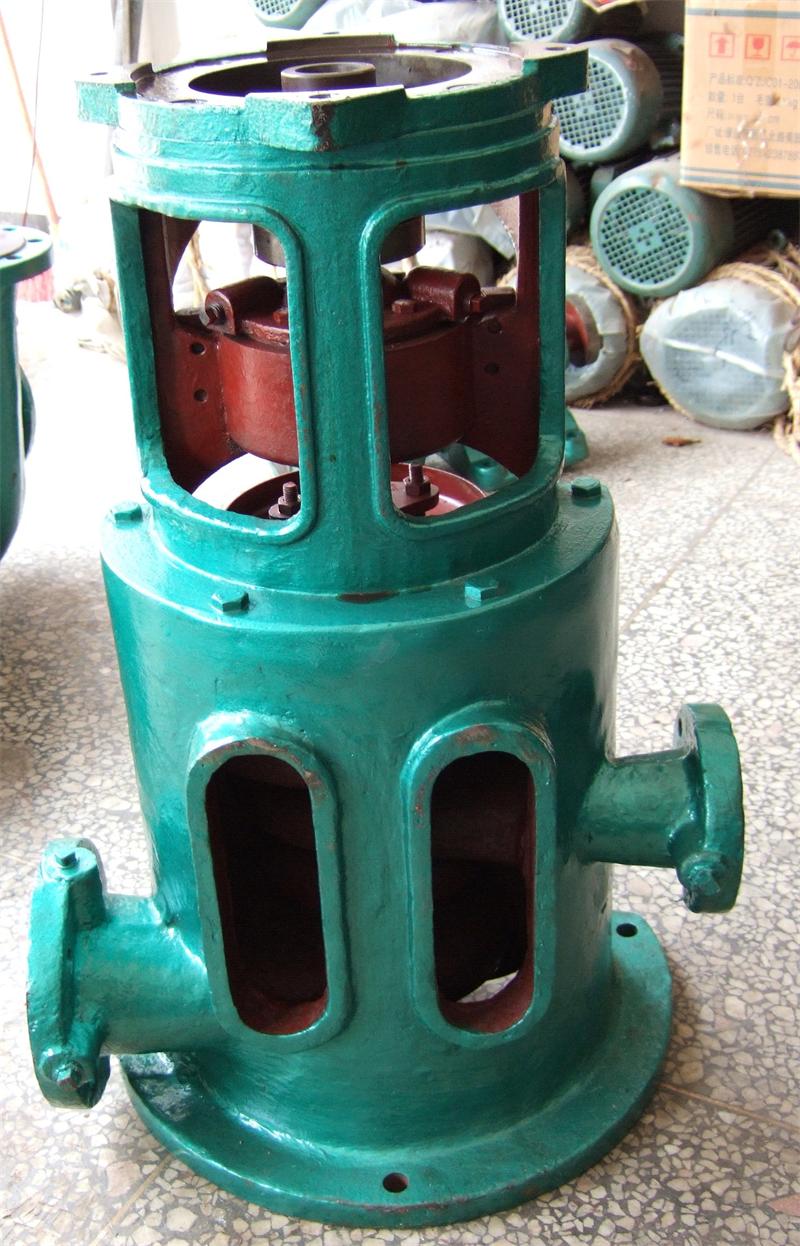

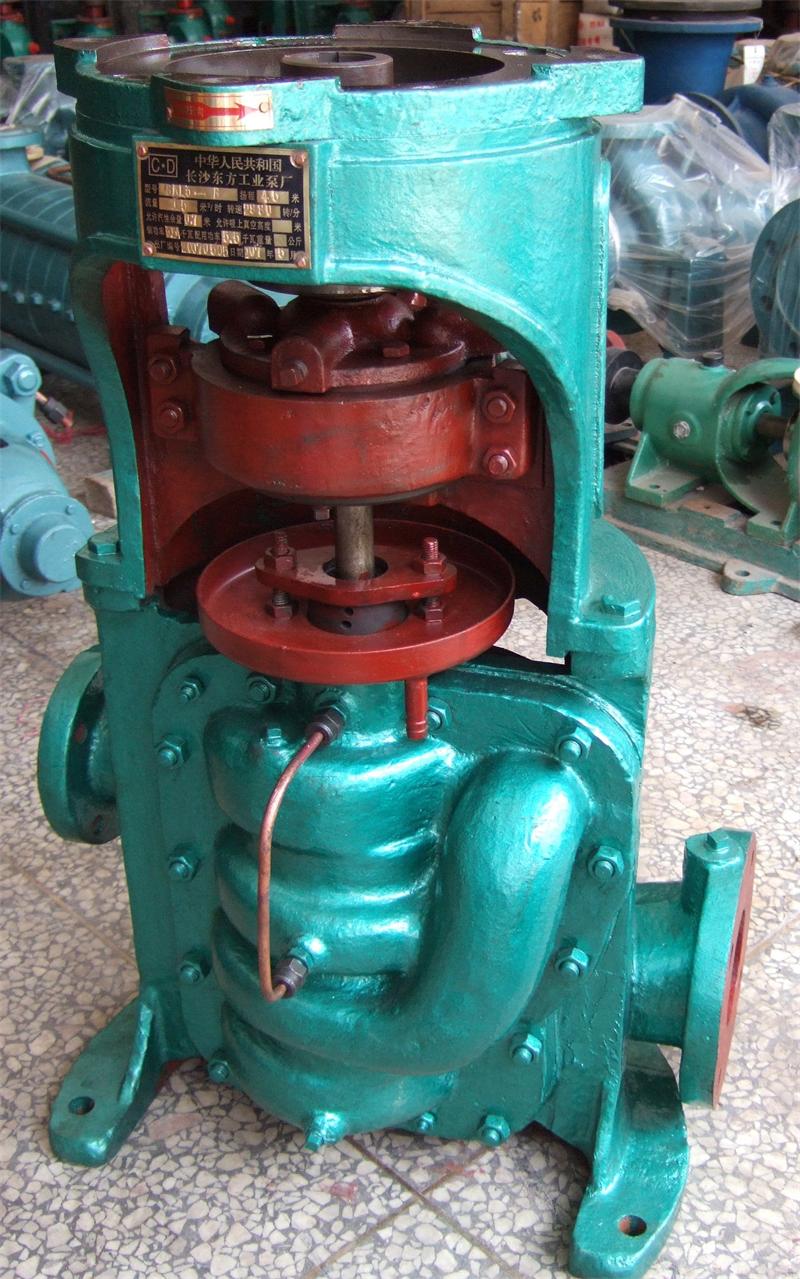

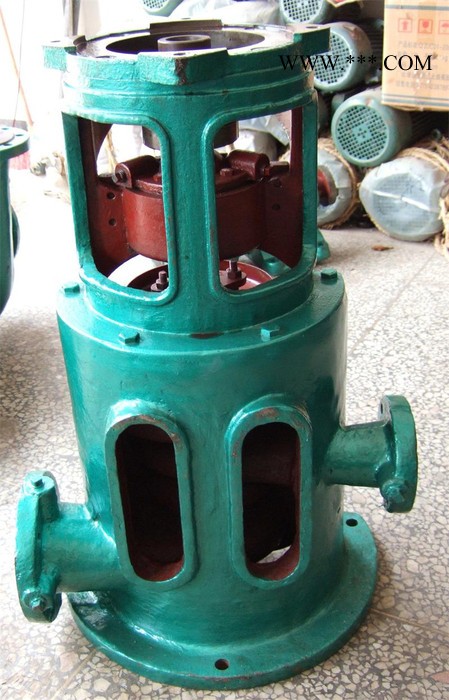

GN L3－A GN L3－B
G－高吸程
N－冷凝水泵
L－立式
3－泵进口口径为3寸
A、B－两种不同叶轮外径
凝结水泵结构型式
NB、NBA、GN、N型为卧式，GNL为立式。采用滚动轴承，润滑脂润滑，轴封为填料密封，也可用机械密封。
凝结水泵旋转方向
从电机端看，泵为逆时针方向旋转
凝结水泵主要零件材质
泵的体过流部件泵体、泵盖、密封环、轴套的材质为铸铁，N型冷凝泵叶轮为硅黄铜，诱导轮为铝铁青铜。轴均为碳素钢。
凝结水泵成套范围
成套供应泵、电机、联轴器、止回阀、闸阀。
