| 用途 | 离心泵 |
|---|---|
| 驱动方式 | 电动 |
| 输送介质 | 冷凝泵 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮数目 | 1 |
| 汽蚀余量 | 1.1-1.25-1.35-1.5（m） |
| 结构原理 | 喷射泵 |
| 级数 | 单级 |
| 电压 | 380（V） |
| 是否跨境货源 | 否 |
| 材质 | 铸钢 |
| 产地 | 长沙 |
| 功率 | 75（kw） |
| 流量 | 98-150-185-198（m3/h） |
| 排出口径 | 100（mm） |
| 吸入口径 | 200（mm） |
| 性能 | 冷凝水 |
| 扬程 | 90-87-82-80（m） |
| 重量 | 350（kg） |
| 泵轴位置 | 卧式 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 湘楚东方 |
| 型号 | 200N180 |

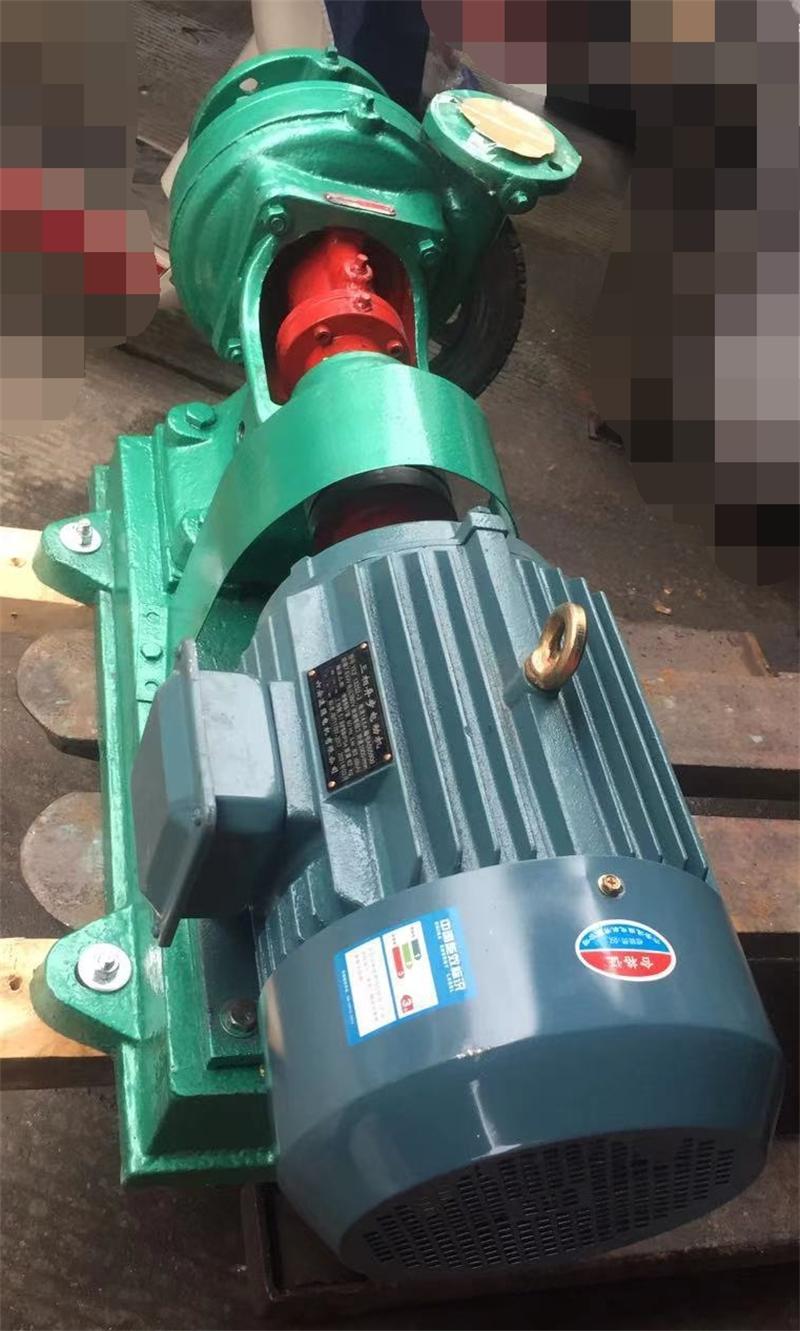

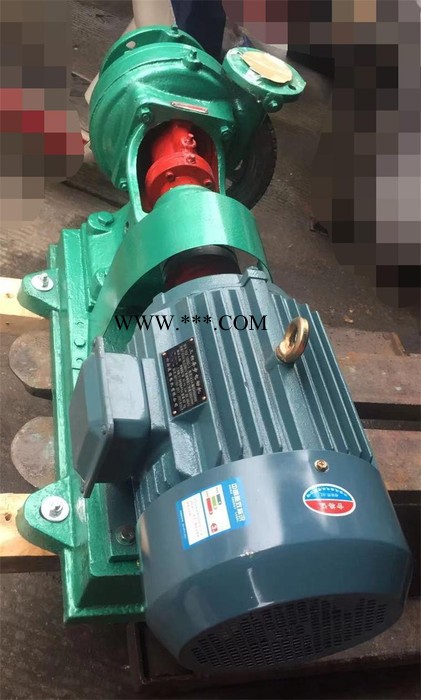

产品概述
N型冷凝泵是一种吸程比一般泵较高的水泵。N型冷凝泵为卧式悬臂单级，卧式悬臂两级离心泵，共分为6个品种。单级的有3N6、4N6，两级的有2.5N3X2、3N6X2、4N6X2，单级带诱导轮的有6N6。
N型冷凝泵主要由悬架、泵体、泵盖、叶轮、泵轴等部件组成。轴封采用软填料密封。旋转方向：从传动方向看，泵为逆时针方向旋转。
主要用途
主要供火力发电厂输送冷凝水之用，亦可用在介质与冷凝水相似的其他地方。
工作条件
泵输送液温不能超过80℃。
流量范围：12～120m3/h
扬程范围：50～131m。
凝结水泵概述
NB、NBA型泵，系单级单吸悬臂式离心冷凝泵。GN、GNL型泵，系两级单吸离心式冷凝泵，适用于电厂，用来抽送冷凝器中的凝结水和750～3000kw汽轮发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。泵进口压力不高于0.6MPa。
凝结水泵参数范围
流量：11~120m3/s
扬程：12~143m
凝结水泵型号说明
100NB－45
100－泵进口口径（mm）
N－冷凝水泵
B－悬架式
45－泵的设计扬程m
GN L3－A GN L3－B
G－高吸程
N－冷凝水泵
L－立式
3－泵进口口径为3寸
A、B－两种不同叶轮外径

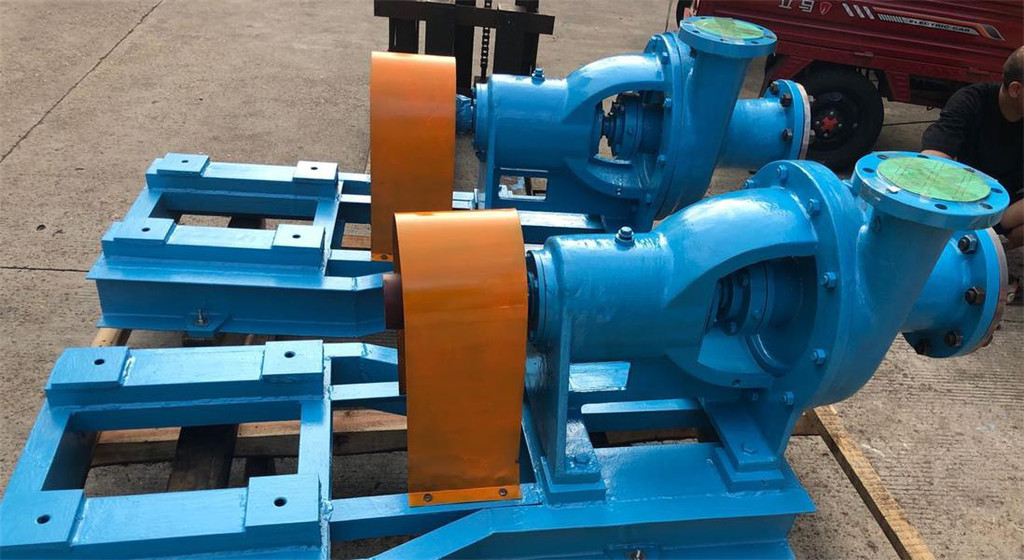

凝结水泵结构型式
NB、NBA、GN、N型为卧式，GNL为立式。采用滚动轴承，润滑脂润滑，轴封为填料密封，也可用机械密封。
凝结水泵旋转方向
从电机端看，泵为逆时针方向旋转
凝结水泵主要零件材质
泵的体过流部件泵体、泵盖、密封环、轴套的材质为铸铁，N型冷凝泵叶轮为硅黄铜，诱导轮为铝铁青铜。轴均为碳素钢。
凝结水泵成套范围
成套供应泵、电机、联轴器、止回阀、闸阀。
