GN15-22*3长沙冷凝泵 凝结水泵由多年老厂：（长沙东方工业泵厂生产，联系方式：13755154094  0731-85018184  85540175  qq;475946464 李经理）

 GN15-22*3长沙冷凝泵 凝结水泵叶轮拆卸技术指导：本文介绍了专用胎具的结构特点和拆卸方法。

      其拆卸的基本过程是：首先将转子放置在一个拆卸胎具上，使叶轮固定，然后再对轴施加一定的顶压力，同时要对叶轮毂进行加热使之膨胀，轴在力的作用下与叶轮孔脱离。

 拆卸胎具的设计

   根据转子结构及受力情况分析，考虑到胎具的稳定性、承载能力及制作的难易程度，胎具框架采用16号槽钢焊接而成，底框上面用厚δ＝20的q235钢板加固，胎具上部的两根受力横梁采用活动的推拉式结构，材料用14号重轨。

   在进行拆卸时，先把转子放在胎具上，然后再将横梁放于叶轮入口端面上，在千斤顶对轴的顶压下，整个转子垂直向上移动，当横梁与胎具上部框架两侧的固定梁相接触时，便起到限制叶轮向上移动的作用。随着转子下方千斤顶的继续施压，当顶压力超过叶轮与轴之间的结合阻力时**会使叶轮与轴产生滑移，直至脱落。

  顶压力及加热方法的确定

   配合间隙(mm)千斤顶（t）加热时间t(min)

   t1t2

   0.03～0.055063

   0.06～0.085052

   0.08～0.13051

   转子在拆卸时其顶压力的大小、加热温度的高低及时间长短都是影响转子能否顺利拆下的关键。

顶压力的确定

   利用装配理论进行计算，其拆卸力为：

   p＝πdl·q·f

   式中：d—配合面直径，m；

   l—配合包容面长度，m；

   q—形位误差所应起的正压强，pa；

   f—摩擦系数。

   计算得出：拆卸力p＝181335×10－6qf。

   由上式可看出，形位误差所引起的正压力q和摩擦系数f的微量变化，会导致拆卸力很大的差异，实践得出对于长期在介质中运行的循环水泵转子来说，叶轮拆卸时的摩擦力是相当大的，一般f取2～8，q取9.8×104～1.47×105，这样pmax=213249.96n。

   加热方法的确定

   针对叶轮的结构形式，结合生产实际，我们采用两把气焊同时对叶轮毂加热，气焊火焰形式为氧化焰。加热时间要严格控制，若加热时间短，孔的膨胀量不够，叶轮不能和轴产生滑移；如加热时间过长，叶轮上的热量迅速传递给轴，轴得到过多热量以后，局部升温，轴径增大，在理论上表现为轴的升温速度加快，轮毂的升温速度变缓，由温差引起的轮孔与轴之间的间隙不是增大而是减小**很可能产生过盈配合，使拆卸无法进行。

  以上资料由长沙东方工业泵厂整理提供。

长沙东方工业泵厂主要产品有：D型多级离心泵；DG型锅炉给水泵；R型热水循环泵；DF型不锈钢多级泵；DM型耐磨多级泵；DY型多级油泵；S.SA.SH型单级双吸中开泵；IS.IR型清水离心泵；GNL3.GN3/12.N.NB.NBA型冷凝泵；LDTN型冷凝泵；IH型化工泵；AY油泵等。

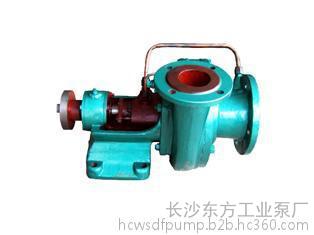

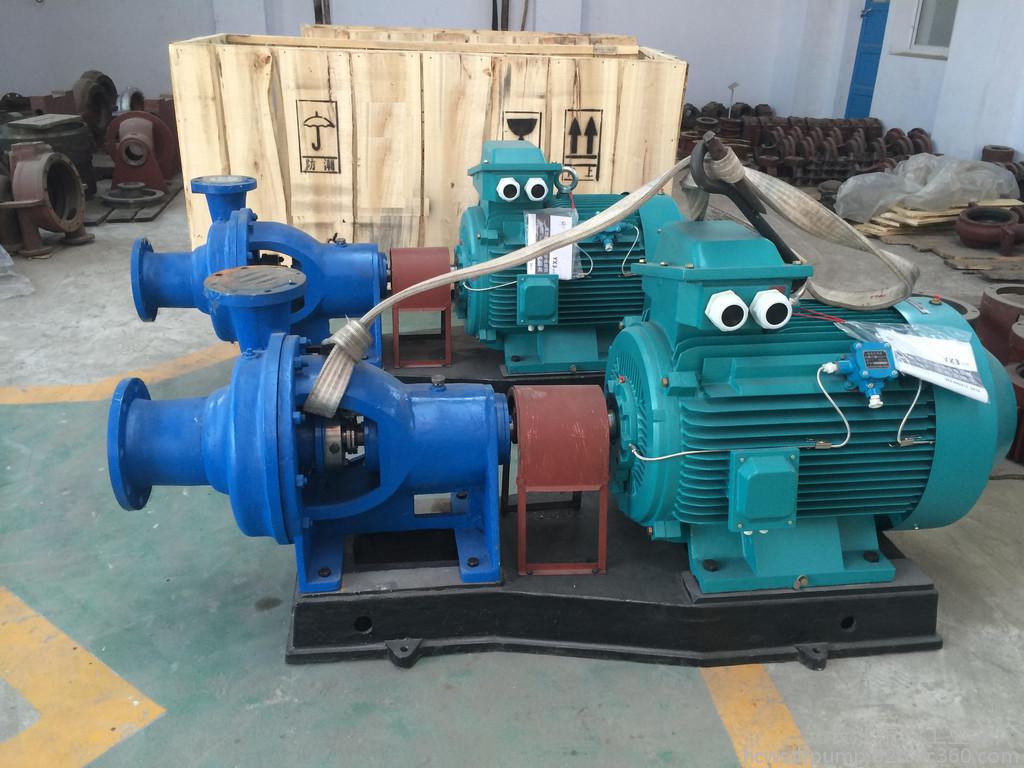

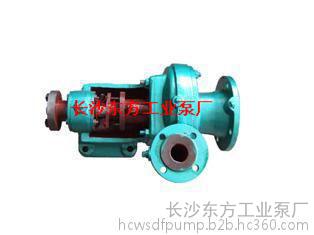

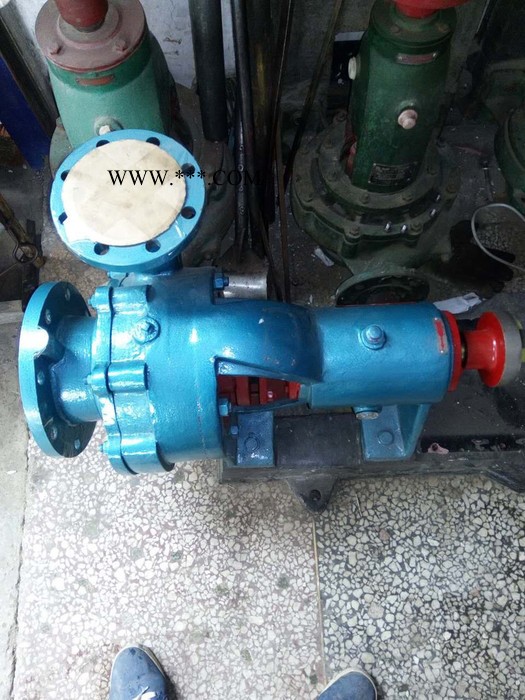

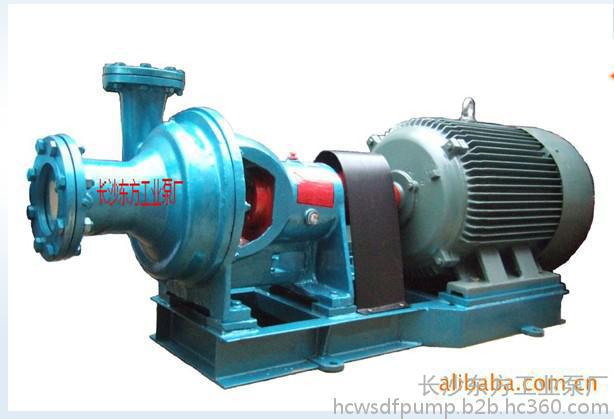

GN15-22*3概述：

NB、NBA,N型泵，系单级单吸悬臂式离心冷凝泵。GN、GNL型泵，系两级单吸离心式冷凝泵，适用于电厂，用来抽送冷凝器中的凝结水和750～3000kW汽轮发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。泵进口压力不高于0.6MPa。

参数范围：
流量Q 11～36m3/h
扬程H 12～62m

型号说明：
100NB—45
100—泵进口口径为mm
N—冷凝水泵
B—悬架式
45—泵的设计扬程m
GNL3—A GNL3—B
G—高吸程
N—冷凝水泵
L—立式
3—泵进口口径为3寸
A、B—两种不同叶轮外径

结构型式：NB、NBA、GN、N型为卧式，GNL为立式。采用滚动轴承，润滑脂润滑，轴封为填料密封，也可用机械密封。

旋转方向：从电机端看，泵为逆时针方向旋转。

主要零件材质：泵的过流部件泵体、泵盖、密封环、轴套的材质为铸铁，N型冷凝泵叶轮为硅黄铜，诱导轮为铝铁青铜。轴均为**碳素钢。

成套范围：成套泵、电机、联轴器、止回阀、闸阀。

订货时请注明主要零件材质，若对泵、电机有特殊要求，可与本公司协商有关技术要求。
