| 材质 | 铸钢 |
|---|---|
| 连接形式 | 法兰 |
| 结构形式 | 浮动球球阀 |
| 公称通径 | DN20（mm） |
| 适用介质 | 蒸汽 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 标准 | 国标.化标 |
| 流动方向 | 双向 |
| 驱动方式 | 手动 |
| 零部件及配件 | 阀体 |
| 用途 | 截止 |
| 类型(通道位置) | 直通式 |
| 作用对象 | 热水器 |
| 品牌 | 奔达 |
| 型号 | Q41PPL-64C |
| 材质:铸钢 | 连接形式:法兰 |
| 结构形式:浮动球球阀 | 公称通径:DN20（mm） |
| 适用介质:蒸汽 | 压力环境:高压 |
| 工作温度:高温 | 标准:国标.化标 |
| 流动方向:双向 | 驱动方式:手动 |
| 零部件及配件:阀体 | 用途:截止 |
| 类型(通道位置):直通式 | 作用对象:热水器 |

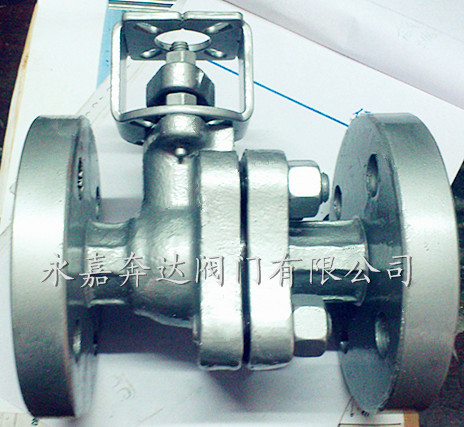

浮动球阀的结构特点
1、独特的阀座密封结构多年的球阀制造经验与国内外先进技术结合设计的双线密封阀座，可靠地保证了阀门密封。专业的阀座加工，使阀座摩擦系数低，阀门操作力矩小。
2、能指示阀门开关状态的手柄阀杆头部采用扁方结构，与手柄的连接不会错位,从而保证使手柄与球体的流量孔方向一致。当手柄与阀门管线平行时，阀门处于开状态；当手柄与阀门管线垂直时，阀门处于关状态。
3、锁定装置为防止阀门开关受到误动作以及不可预知的线路振动而产生的不应有的开关动作，在阀门的全开和全关位置设有锁定孔，可用挂锁锁定阀门。特别是阀门安装在野外或在可燃性介质的石油类和化学药品的生产线，该锁定装置就会体现出其独特的优越性。
4、阀杆防飞结构当阀门内腔压力上升时，阀体中腔的压力可能将阀杆推出。为防止这种情况发生，在阀杆下部设有轴肩，从阀体内部装入阀杆，防止阀杆飞出。这样，对于更换填料较为方便和安全。同时可在火灾后，介质压力将使阀杆法兰与阀体上密封面紧密接触，防止介质大量从损坏的填料部位处泄漏，起到瞬时密封的作用。
5、防静电设计当操作阀门时，由于球体和阀座之间的摩擦，会产生静电并积聚在球体上。为防止产生静电火花，特在阀门上设置防静电装置，将开关过程产生的静电导出。该设计在阀门使用在燃点较低的汽油、天然气、丙烷等时将能够有效地防止事故的发生。
浮动球阀制造规范
浮动球阀 API / GB 制造规范表 | ||
内容 | API 系列 | GB 系列 |
基本设计规范 | API 6D | GB/T 12237 |
压力温度等级 ASME | B16.34 | GB/T 9131 |
结构长度 | ASME B16.10 | GB/T 12221 |
法兰型式与尺寸 | ASME B16.5 | JB/T 79 |
Q41球阀要外形尺寸和连接尺寸
型号 | 公称通径 | 尺寸(mm)Dimensions | |||||||
L | D | D1 | D2 | H | b-f | Z-φ d | Do | ||
Q41F-16C/P | 15 | 130 | 95 | 65 | 45 | 60 | 14-2 | 4-14 | 108 |
20 | 140 | 105 | 75 | 55 | 64 | 14-2 | 4-14 | 120 | |
55 | 150 | 115 | 85 | 65 | 90 | 16-2 | 4-14 | 165 | |
32 | 165 | 135 | 100 | 78 | 105 | 18-2 | 4-18 | 180 | |
40 | 180 | 145 | 110 | 85 | 150 | 16-3 | 4-18 | 240 | |
50 | 200 | 160 | 125 | 100 | 190 | 16-3 | 4-18 | 240 | |
65 | 220 | 180 | 145 | 120 | 195 | 18-3 | 4-18 | 320 | |
80 | 250 | 195 | 160 | 135 | 215 | 20-3 | 8-18 | 350 | |
100 | 280 | 215 | 180 | 155 | 250 | 20-3 | 8-18 | 400 | |
125 | 320 | 245 | 210 | 185 | 280 | 22-3 | 8-18 | 500 | |
150 | 360 | 280 | 240 | 210 | 320 | 24-3 | 8-23 | 600 | |
200 | 400 | 335 | 295 | 265 | 370 | 26-3 | 12-23 | 800 | |
250 | 450 | 405 | 335 | 320 | 430 | 30-3 | 12-25 | 1300 | |
