| 设计规范 | ANSI/ASHRAE15 |
|---|---|
| 试验与检验 | ANSI |
| 产品标识 | GB/T 12220 |
| 材质 | 聚四氟乙烯F4材料 |
| 结构形式 | 垂锤式 |
| 阀瓣开启高度 | 全启式安全阀 |
| 品牌 | 吉氟利 |
| 型号 | DN10 |

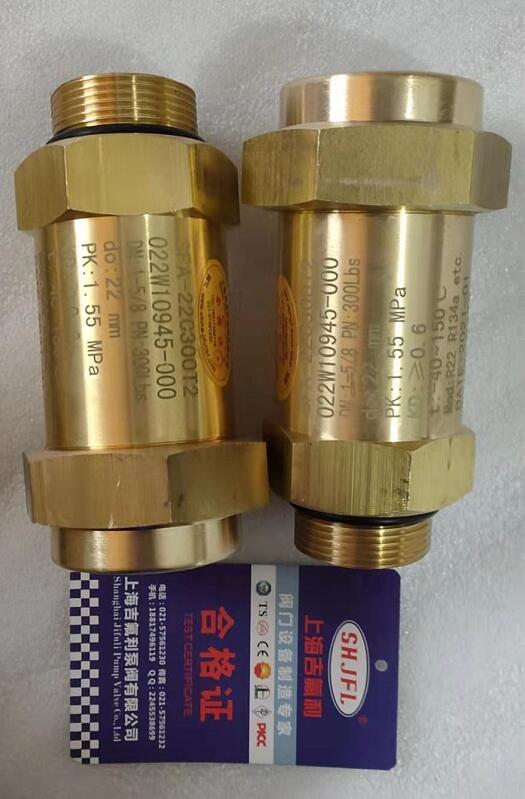

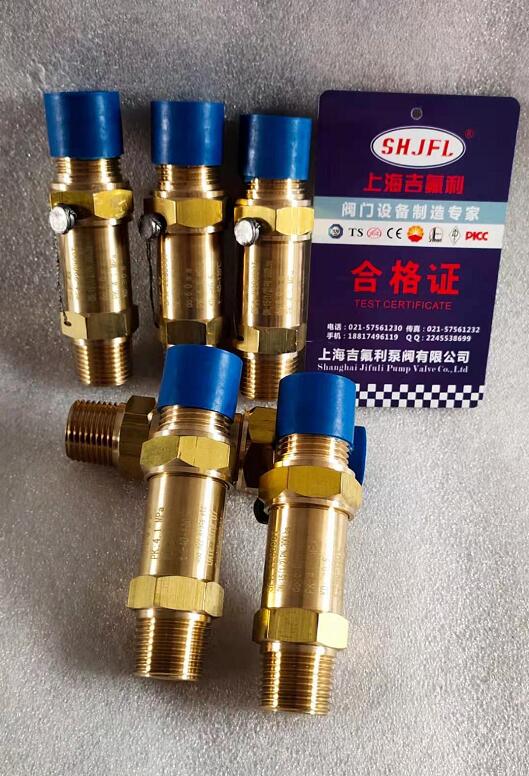

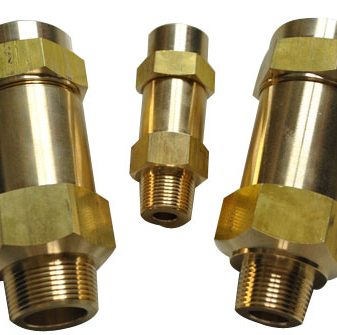

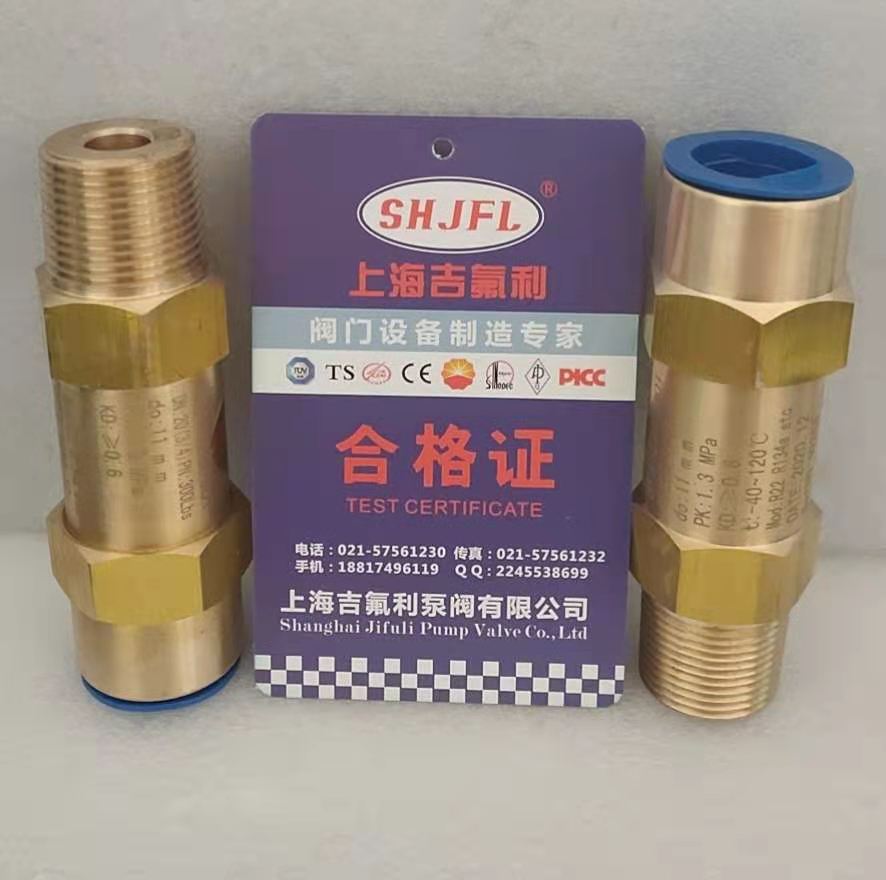

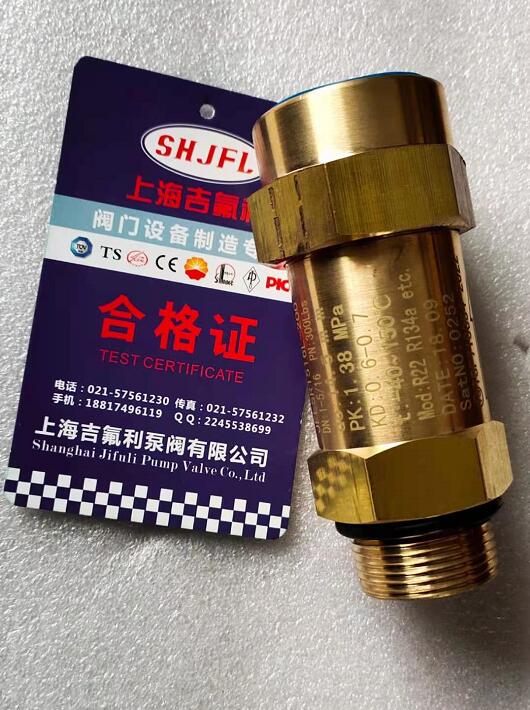

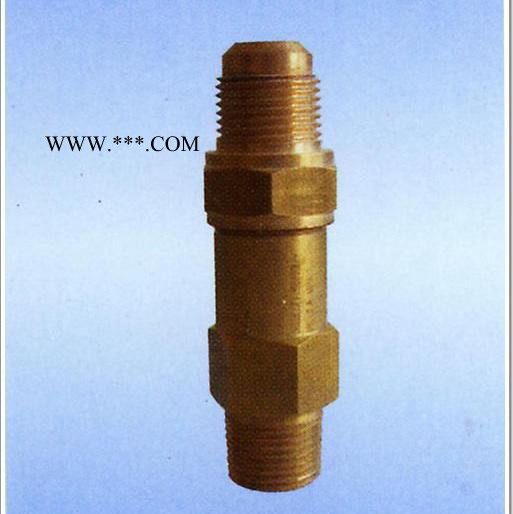

上海吉氟利供应JFL牌安全阀，A22F-50T冷媒安全阀，SFA-22C300T冷媒安全阀，SFA-22C300T冷冻机铜质专业安全阀，SFA-22C300T冷媒安全阀，黄铜冷媒安全阀，制冷剂安全阀，SFA-22C300T冷媒安全阀，黄铜制冷压缩机安全阀A22F，A22F-50T冷媒安全阀，制冷机专用安全阀A22F，制冷机专用安全阀A22F-上海吉氟利安全阀厂家，中央空调用安全阀找上海吉氟利，中央空调用安全阀厂家找上海吉氟利，冷冻机用安全阀由上海吉氟利专业生产，冷冻机用安全阀 冷冻机用安全阀价格 冷冻安全阀 冷冻安全阀，冷冻安全阀厂家，冷冻安全阀规格，冷冻安全阀价格，弹簧式安全阀 SDA-22C300T空调冷冻机安全阀，SDA-22C300T冷冻机安全阀，SDA-22C300T空调机安全阀，SDA-22C300T冷媒安全阀，SFA-300T冷冻机用安全阀，CSA-22C300T冷冻安全阀，CSA-22C300T1 氟利昂安全阀，CSA-22C300T氟利昂安全阀，CSA-22C300T1安全阀，3060/34卡士托Castel安全阀，3060/34卡士托Castel安全阀厂家，泄压阀，冷冻阀，风机泄压阀，冷冻机安全阀，制冷安全阀，安全阀厂家，安全阀价格，安全阀批发找上海吉氟利，A22F/W-50T制冷机专用安全阀，A22F/W-50T制冷机专用安全阀厂家批发，A22W-16T制冷安全阀，A22W-16T制冷安全阀厂家，A22W-25T制冷安全阀，A22W-50T制冷安全阀，A22W-64T制冷安全阀，BTA-22C300T冷冻机用安全阀，BTA-22C300T冷冻安全阀，BA22C300T冷冻机用安全阀（中央空调用安全阀）是一种结构小巧，重量轻SFA-22C300T冷冻机用安全阀，适用于冷冻设备主机超压保护的安全装置；全身采用黄铜棒材加工而成，密封采用聚四氟乙烯F4材料，密封性能高，泄露量符合ANSI标准。
【产品特点】
1、整定压力偏差小，可达±3%
2、启闭压差≤15%
3、选用的弹簧钢，保证弹簧的寿命和稳定性
4、全身采用黄铜棒材加工而成
5、全启式结构，排量大
6、密封采用聚四氟乙烯F4材料，密封性能高
7、卤素检测试验≤0.1盎司/年
【执行标准】
设计规范：ANSI/ASHRAE15
结构长度：ANSI
试验与检验：ANSI
产品标识：GB/T 12220
供货规范：JB/T 7928
【产品型号】
SFA-22C300T1 SFA-22C300T4 SFA-22C300T7 SFA-22C300T6 BA22C-300T
【整定压力等级】
≤4.0MPa
【额定排量】
| 口径 mm(in) | do (mm) | 整定压力Psig(Mpa) | ||||
| 200（1.38） | 250（1.72） | 300（2.07） | 350（2.42） | 400（2.76） | ||
| DN8(1/4) | 6.3 | 9 | 11.5 | 13.5 | 15.5 | 18 |
| DN10(3/8) | 7.0 | 12 | 14.5 | 17 | 20 | 22.5 |
| DN15(1/2) | 7.8 | 14.5 | 18 | 21.5 | 25 | 28 |
| DN20(3/4) | 11 | 29 | 35.5 | 42.5 | 49.5 | 56 |
| DN25(1) | 18 | 77.5 | 95.5 | 114 | 132.5 | 150.5 |
| DN32(1'/4) | 26.5 | 168 | 207 | 247 | 287 | 319.5 |
注：排量单位Lbs/min（空气）
【性能参数】
| 型号 Type | BA22C-300T |
| 公称压力 | 300Lbs |
| 公称通径 | DN8~32(1/4~1-1/4") |
| 强度试验压力 | 5.2MPa |
| 排放压力 | ≤1.1倍整定压力 |
| 密封压力 | 0.9倍整定压力 |
| 密封性 | 气压试验2分钟无泄漏、卤素检漏实验泄漏率≤0.1盎司/年 |
| 适用温度 | -40~105°C |
| 适用介质 | 制冷剂、油、水、气体等 |
| 序号 NO. | 零件名称 | 材料 |
| 1 | 阀体 | HPb59-1/H62 |
| 2 | 密封圈 | PTFE |
| 3 | 阀瓣 | HPb59-1/H62 |
| 4 | 弹簧 | 50CrVA |
| 5 | 调整螺母 | HPb59-1/H62 |
| 6 | 垫片 | T3 |
| 7 | 螺母 | HPb59-1/H62 |
| 口径mm(in) | in | ≈H (mm) | |
| 进口A | 出口B | ||
| DN8(1/4) | 1/4-18MNPT | 5/8-18UNF | 80 |
| DN10(3/8) | 3/8-18MNPT | 5/8-18UNF | 90 |
| DN15(1/2) | 1/2-14MNPT | 7/8-14UNF | 95 |
| DN20(3/4) | 3/4-14MNPT | 3/4-14FNPT | 100 |
| DN25(1) | 1-11.5MNPT | 1-11.5FNPT | 120 |
| DN32(1'/4) | 1'/4-11.5MNPT | 1'/2-11.5FNPT | 175 |
