| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN10-25 |
| 规格 | 0.6-32.0MPa |
| 结构形式 | 弹簧式 |
| 连接形式 | 焊接 |
| 流动方向 | 单向 |
| 驱动方式 | 自动 |
| 适用介质 | 氧气 |
| 形态 | 弹簧式 |
| 用途 | 安全 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 阀瓣开启高度 | 微启式安全阀 |
| 类型(通道位置) | 直角式 |
| 阀体构造 | 不封闭式 |
| 品牌 | 金口 |
| 型号 | A61Y |
| 加工定制 | 是 |

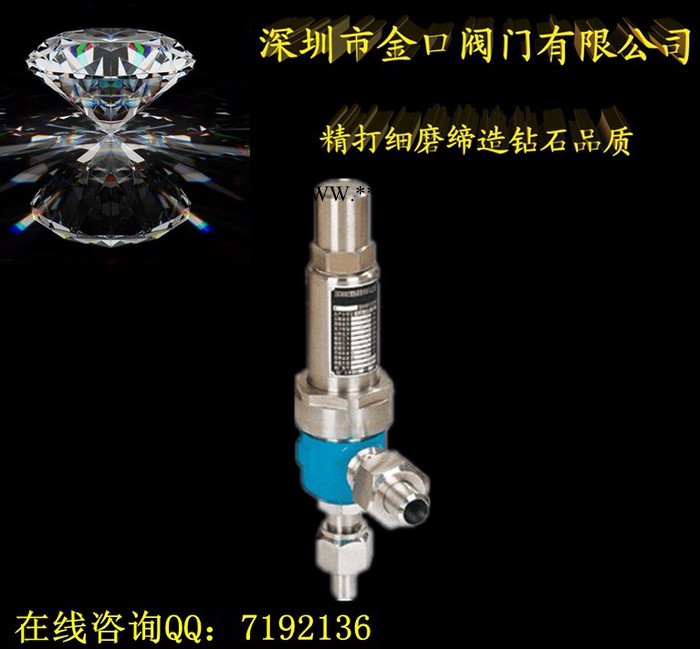

深圳金口A61Y弹簧焊接式高压安全阀，厂家精致打造高**，弹簧焊接高压安全阀
产品名称：弹簧焊接式高压安全阀
产品型号：A61Y产品口径：DN10-25
产品压力：0.6-32.0MPa
产品材质：铸钢、不锈钢、合金钢等
弹簧焊接式高压安全阀概述：
A61Y型弹簧焊接式高压安全阀适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上，A61Y-160P，A61Y-320P型适用于温度≤200℃有腐蚀性的气体或液体的设备和管路上，作为超压保护装置。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。深圳金口 阀门有限公司拥有全球****的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造**阀门。
概述：高压安全阀是一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。
安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。 按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀，微启式安全阀的开启行程高度为：≤0.05d0（**小排放喉部口径）；全启式安全阀开启高度为≤0.25d0（**小排放喉部口径）。
高压安全阀按结构形式来分，要分为垂锤式、杠杆式、弹簧式和先导式(脉冲式)；
按阀体构造来分，可分为封闭式和不封闭式两种。封闭式安全阀即排除的介质不外泄，全部沿着出口排泄到指定地点，一般用在有毒和腐蚀性介质中。对于空气和蒸汽用安全阀，多采用不封闭式安全阀。
对于安全阀产品的选用，应按实际密封压力来确定。对于弹簧式安全阀，在一种公称压力(PN)范围内，具有几种工作压力级的弹簧，订货时除注明安全阀型号、名称、介质和温度外，尚应注明阀体密封压力，否则按**大密封压力供货。
深圳金口A61Y弹簧焊接式高压安全阀，厂家精致打造高**，弹簧焊接高压安全阀
安全阀是启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值的特殊阀门。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。注安全阀必须经过压力试验才能使用。
弹簧焊接式高压安全阀主要零部件材料
NO. 零件名称 A61H-C A61Y-C材料 A61Y-P材料
1 接头 20 1Cr18Ni9Ti
2 接头螺母 35 1Cr18Ni9Ti
3 阀座 2Cr13 1Cr18Ni9Ti
4 阀体 35/35CrMoA 1Cr18Ni9Ti
5 阀瓣 2Cr13 1Cr18Ni9Ti
6 导向套 2Cr13 1Cr18Ni9Ti
7 弹簧 50CrVA 50CrVA包覆氟塑料
8 阀杆 2Cr13 2Cr13
9 阀盖 ZG230-450 1Cr18Ni9Ti
10 调节螺杆 45 2Cr13
11 阀帽 ZG200-400 1Cr18Ni9Ti
? 密封面材料 "Y"型堆焊Co基硬质合金,"H"型堆焊D507
弹簧焊接式高压安全阀外形尺寸和连接尺寸
公称压力 公称通径 尺寸
do D D1 D2 L L1 H
16 10 6 17 14 12 115 135 78
15 8 22 18 16 115 135 85
20 10 28 22 20 115 135 135
25 12 35 26 24 160 165 142
32 10 6 22 14 12 115 135 80
15 8 25 17 15 115 135 90
20 10 30 22 20 115 135 140
25 12 38 26 24 160 165 148
深圳金口A61Y弹簧焊接式高压安全阀，厂家精致打造高**，弹簧焊接高压安全阀安装的要求
（l）额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。可分
式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。
（2）高压安全阀应垂直安装在锅商、集箱的**高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。
（3）杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。
（4）对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。
（5）高压安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。
（6）安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排气管底部应装腔 作势有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。
