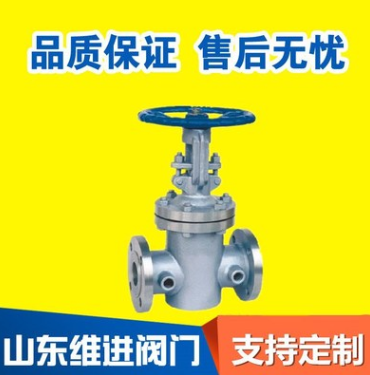

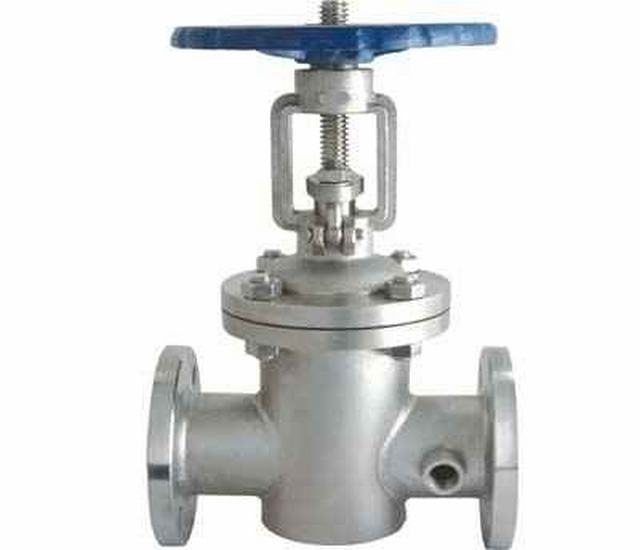

夹套保温闸阀特点：
夹套焊装于阀门的两法兰之间。阀门的侧面、底部设计夹套的连接口。
夹套保温闸阀连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格，结构长度与同规格的普通阀门相同。
夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
夹套保温闸阀执行标准：
设计与制造：GB12234
法兰尺寸：JB/T79 GB9113
压力温度：GB9131
结构长度：GB12221
检验与试验：GB13927
夹套保温闸阀技术参数：
| 型号 | 公称压力 | 试验压力 | 适用温度 | 适用介质 | 保温套压力 | |
| 壳体 | 密封 | |||||
| BZ41H-16P（R） | 1.6Mpa | 2.4Mpa | 1.8Mpa | ≤350℃ | NITRIC ACID | ≤1.0Mpa |
| 硝酸类 | ||||||
| BZ41H-25P（R） | 2.5Mpa | 3.8Mpa | 2.8Mpa | ≤350℃ | NITRIC ACID | ≤1.0Mpa |
| 硝酸类 | ||||||
夹套保温闸阀部件材质介绍：
型号材料阀体、阀盖、闸板阀座和闸板密封面阀杆填料手轮
| BZ41H-16C | 碳素钢、WCB | 堆焊铁基合金 | 不锈钢 2Crl3 | 石棉石墨/柔性石墨 | 球墨铸铁或铸钢 |
| BZ41H-25 | |||||
| BZ41H-40 | |||||
| BZ41Y-16C | 堆焊硬质合金 | ||||
| BZ41Y-25 | |||||
| BZ41Y-40 | |||||
| BZ41W-16P | 铬镍钛不锈钢 CF8 | 本体材料 D8/CF8 | 铬镍钛不锈钢、304 | 聚四氟乙烯 | |
| BZ41W-25P | |||||
| BZ41W-40P | |||||
| BZ41Y-16P | 堆焊硬质合金 | ||||
| BZ41Y-25P | |||||
| BZ41Y-40P | |||||
| BZ41W-16R | 铬镍钼钛不锈钢、CF8M | 本体材料 B8M/CF8M | 铬镍钼钛不锈钢、316 | ||
| BZ41W-25R | |||||
| BZ41W-40R | |||||
| BZ41Y-16R | 堆焊硬质合金 | ||||
夹套保温闸阀尺寸图表：
DNLDD1D2bz×ΦdHD0加热汽接头螺纹重量/kg
| 50 | 250 | 195 | 160 | 135 | 20 | 8×Φ18 | 358 | 280 | M12×1.25 | 54 |
| 80 | 310 | 245 | 210 | 185 | 22 | 8×Φ18 | 435 | 320 | M12×1.25 | 100 |
| 100 | 350 | 280 | 240 | 210 | 24 | 8×Φ23 | 502 | 360 | M12×1.25 | 120 |
| 150 | 450 | 335 | 295 | 265 | 26 | 12×Φ23 | 675 | 400 | M12×1.25 | 260 |
| 200 | 550 | 405 | 355 | 320 | 30 | 12×Φ25 | 820 | 400 | M12×1.25 | 300 |
| 250 | 650 | 460 | 410 | 375 | 30 | 12×Φ25 | 970 | 500 | M20×1.5 | 400 |
| 300 | 750 | 520 | 470 | 435 | 34 | 16×Φ25 | 1145 | 500 | M20×1.5 | 490 |
| 350 | 850 | 580 | 525 | 485 | 36 | 16×Φ30 | 1280 | 500 | M20×1.5 | 580 |
| 400 | 950 | 640 | 585 | 545 | 40 | 20×Φ30 | 1450 | 500 | M20×1.5 | 920 |
