| 材质 | 铸铁 |
|---|---|
| 产地 | 广东 |
| 出口压力 | 120 |
| 工作压力 | 9*8 |
| 功率 | 1kw |
| 规格 | 铝合金材质-橡胶膜片 |
| 空气消耗量 | 45 |
| 流量 | 60 |
| 驱动方式 | 磁力 |
| 吸程 | 20 |
| 性能 | 变频 |
| 扬程 | 54 |
| 用途 | 隔膜泵 |
| 最大供气压力 | 50 |
| 泵轴位置 | 边立式 |
| 允许颗粒值 | 10 |
| 品牌 | SH-38型手摇泵 |
| 型号 | SH-38型手摇泵 |

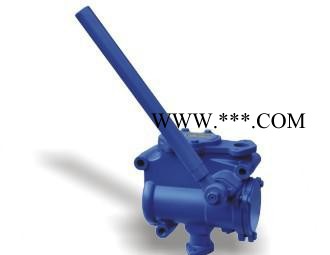

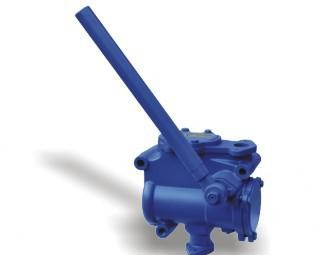

SH-38型手摇泵产品详情：SH-38型手摇泵产品概述
SH-38型手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体，不适用于含有纤维或其它固体颗粒之液体。抽吸液体之温度在60℃以下(系指皮碗式泵)。其性能范围；流量为15-59升/分**大扬程为30米。
SH-38型手摇泵特点本型手摇泵结构紧凑，式样大方美观，使用方便可靠，只需1-2人用手往复摇动摇手柄即可工作。可供工矿、企业、学校、车辆、船舶等单位使用。
SH-38型手摇泵型号的意义如：SH-38
S-为皮碗式，适用于吸送清水
SH-为活塞式，适用于吸送油类液体
38-为泵之吸入及吐出口直径单位毫米
当用手往复摇动摇手柄时，通过轴、摇臂、连杆等传动机构，使活塞作往复运动。当活塞向左移动时，右端的泵缸体积逐渐扩大，形成真空，液体从吸水管经过铸在泵体旁边的吸入流道顶开吸水阀进入缸体右端。在同一时间里，缸体左侧由于活塞的压缩，使压水阀顶开，液体经吐出管排出。若活塞的运动方向返回向右时，则泵缸左侧吸入液体，泵缸右侧排出液体，这样往复不歇地把液体吸入排出。形成泵的工作。泵的压水阀向上行程由盖板限止，吸水阀向上行程由压水阀限止。盖板与泵体用螺栓紧固，活塞行程由泵盖和泵体限止。
为了安装在墙上或其它基础上，泵体有三个螺栓孔。
1、调换活塞环及皮碗
①所使用的手摇泵为活塞式时；先将泵盖拆除，拆下活塞环，倘发现磨损过多，则掉换活塞环，倘活塞环弹性降低，不能与水泵体壁贴牢而间隙过大，则亦必须掉换活塞环，检查活塞环是否与汽缸壁服贴，可用漏光或漏水试验测定。
②所使用的手摇泵为皮碗式时，将泵盖拆掉，看皮碗是否有所损坏，因为皮碗是用牛皮做成的，在使用一个时期很可能磨损，破裂，因此须换新的皮碗。
2、检查吸压水阀
每台水摇泵有四只水阀，即吸水阀及压水阀各二只，都装在泵体上，只要拆除盖板螺母**可取出。检查水阀的关键问题，须检查阀与阀座是否密合，即使用一段时间后，可能已被磨损腐蚀不平，而造成漏水，因此在检修时须将阀拆开检查，倘已发现不平，则须用研磨砂研磨，阀与阀座接合处光洁度为△8。
