| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 8mm |
| 规格 | FHS400/31.5 |
| 类型 | 换向阀 |
| 连接形式 | 外螺纹 |
| 流动方向 | 双向 |
| 驱动方式 | 水力控制 |
| 适用范围 | 液压系统 |
| 适用介质 | 蒸汽 |
| 形态 | 柱塞式 |
| 用途 | 电液控换向阀是控制支架各立柱和千斤顶进出油液，保证完成液压支架各种动作功能需要，使其换向方便、准确、 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 品牌 | 润煤 |
| 型号 | FHS400/31.5 |
| 加工定制 | 否 |
| 通道位置 | 直通式 |

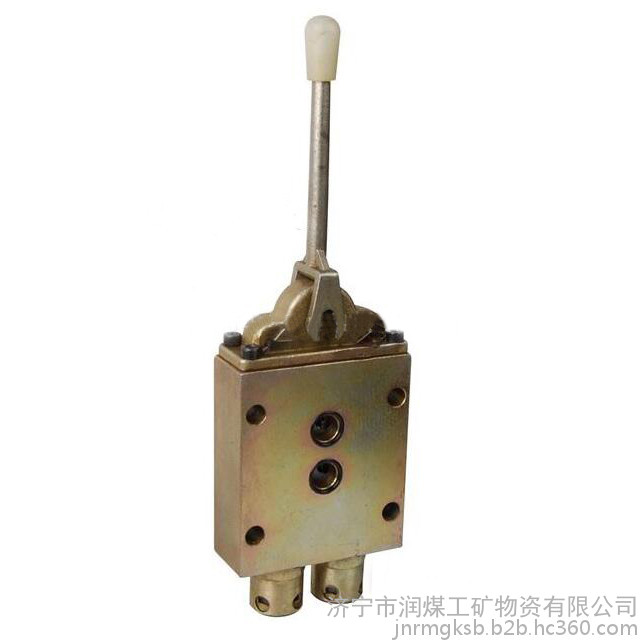

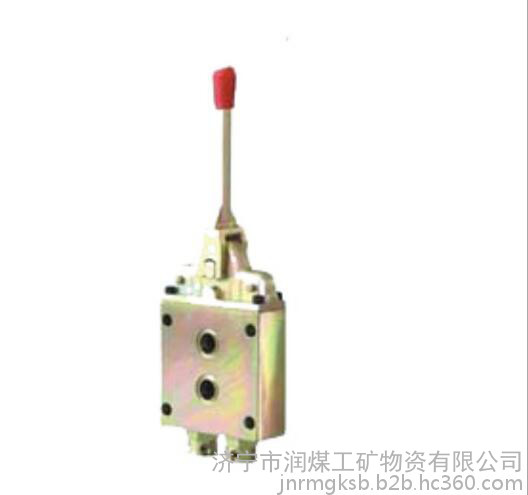

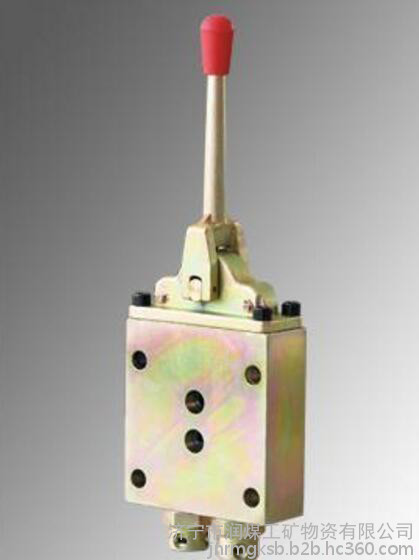

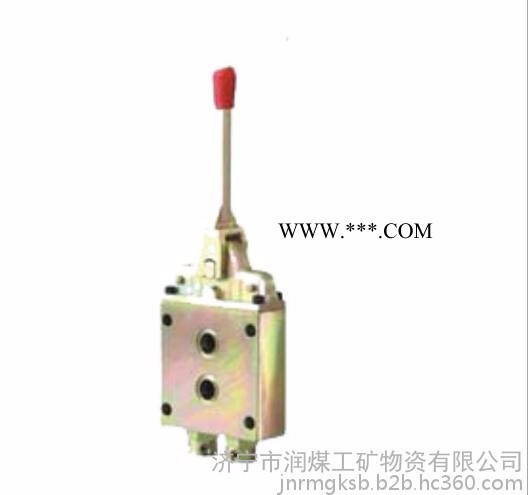

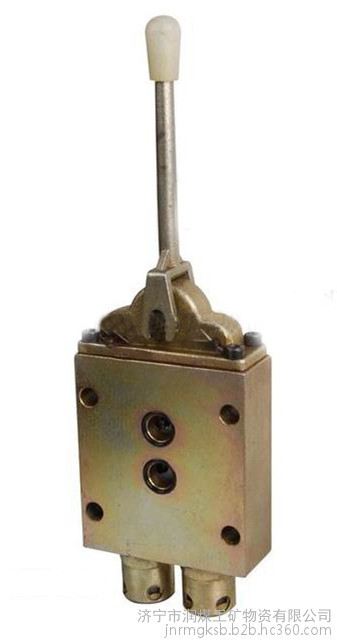

电液控换向阀，FHS400/31.5换向阀
电液控换向阀的用途
电液控换向阀是控制支架各立柱和千斤顶进出油液，保证完成液压支架各种动作功能需要，使其换向方便、准确、可靠。
电液控换向阀技术特征
额定公称流量：400L/min
额定公称压力：31.5MPa
尺寸：366×122×46
重量（单片重）：10.5kg
材质：碳钢
型号：FHS400/31.5
适用范围：矿山支护设备
公称压力：31.5（MPa）
类型（通道位置）：二通式连接形式阀接板
驱动方式：水力控制
适用范围
FHS400/31.5型换向阀与控制元件组成的液压回路系统。实现和满足支架的各种运动功能的需要。FHS400/31.5型换向阀型号规格：FHS 400/31.5型FHS400/31.5型换向阀的高压腔为橡胶平面密封结构和回液腔为聚甲醛平面密封式结构。该阀可根据配套支架动作要求由首片配液板，几片中片阀和尾片借助4根M12螺栓和螺母串联紧固而成。其通径大。采用正反杠杆强开回液腔的操纵机构，具有回液阻力小，可靠的优点。
工作原理
FHS400/31.5型换向阀由组合式单向阀构成的操纵阀，其阀芯元件在同一平面中平行布置，由杠杆或凸轮的摆动使操纵阀阀芯元件沿轴向运动，以开闭进出口液路，实现千斤顶换向动作。每片阀单独操作，一个阀芯元件只控制支柱（立柱）或千斤顶的一个动作，由于支架动作较多，多是由几片阀组合而成，实现复合动作。
