| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 低温 |
| 公称通径 | 10-300mm |
| 规格 | QJ |
| 结构形式 | 本阀主要由阀体、球体、阀杆、手柄和密封装置组成 |
| 连接形式 | 对夹 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 氨气 |
| 外形 | 微型 |
| 形态 | 蝶式 |
| 用途 | 球型截止阀用于主管系统，支管路系统发生故障或检修时，需切断高压液流的某工作面的主管路及支管路，而使其 |
| 压力环境 | 常压 |
| 品牌 | 润煤 |
| 型号 | QJ |
| 通道位置 | 二通式 |

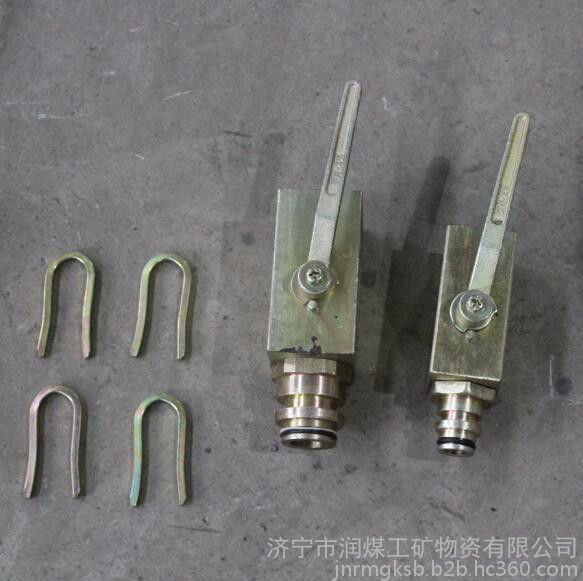

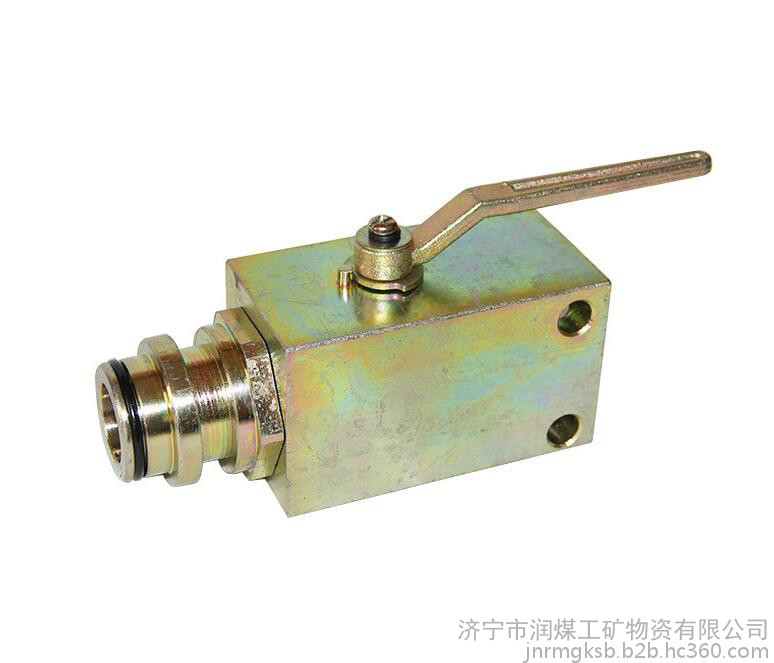

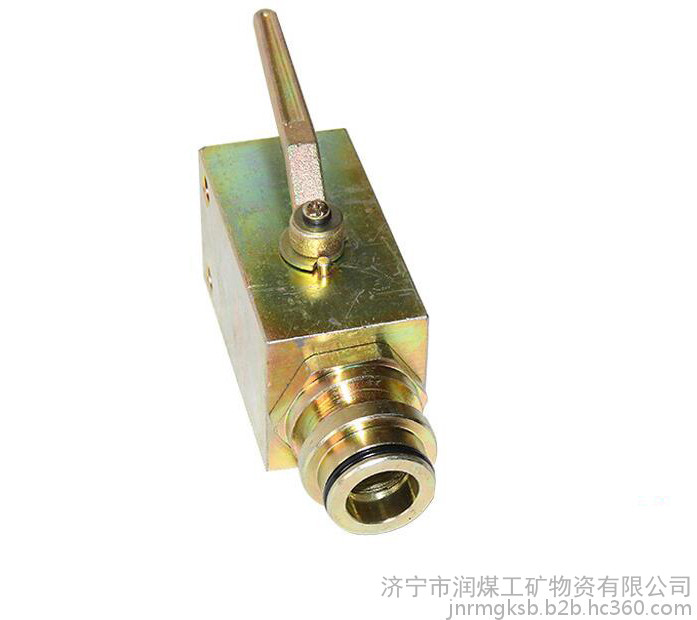

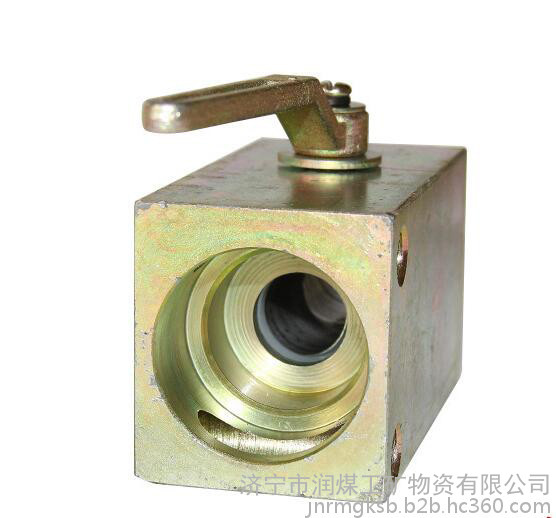

球形截止阀，QJ系列球型截止阀
参数
工作压力：15-20MPa
注液时手把力：157N
工作介质：含1％-2％M10的乳化液
工作原理
球形截止阀，它包括带有阀腔的阀体、间隔设置在阀腔内的两阀座，以及设置在所述两阀座之间阀腔内的与阀座形成液密封的球阀，由阀体上表面垂直于阀腔开设的孔内设置有转轴与球阀相连接，设置在手把内的弹簧座堵和转轴将手把、复位弹簧与阀体结合为一体。优点在于通用性强，结构简单，维修方便，使发生误动作的几率减小到零。
?
用途
球型截止阀用于主管系统，支管路系统发生故障或检修时，需切断高压液流的某工作面的主管路及支管路，而使其他主管路至泵间管路系统仍可正常工作
?
产品组成
本阀主要由阀体、球体、阀杆、手柄和密封装置组成
储存
①安全阀储存时应排除净腔内液体，清洗干净，且涂低凝5号防锈液压油
②同时将进，回液口堵上塑料塞，并放置于清洁于干燥处保存
