| 标准 | GB |
|---|---|
| 材质 | 铸铁,不锈钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称直径 | DN25-DN500 |
| 规格 | DN25-DN500 |
| 连接形式 | DN25-DN500 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 球式 |
| 用途 | 防止逆流 |
| 压力环境 | 常压 |
| 主体材料 | 不锈钢 |
| 品牌 | 沪工阀门 |
| 型号 | H42W |
| 加工定制 | 是 |
| 通道位置 | 直通式 |
底阀性能规范：
| 型号 | 公称压力 | 试验压力 | 工作温度℃ | 适用介质 | |
| 强度（水）MPa | 密封（水）MPa | ||||
| H42X-2.5，H12W-16P | 0.25 | 0.4 | 0.25 | ≤50 | 水 |
底阀主要零件材料：
| 零件名称 | 材料 |
| 阀体、阀盖、阀瓣 | 灰铸铁 |
| 密封圈 | 橡胶 |
| 垫片 | 石棉板 |
底阀外形尺寸和连接尺寸：
| 型号 | 公称通径DN（mm） | 尺寸（mm） | 重量（kg） | |||||||
| D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | |||
| H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 | 4 |
| 65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | 6.5 | |
| 80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | 8.5 | |
| 100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | 143.5 | |
| 125 | 235 | 2500 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | 18 | |
| 150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | 24 | |
| 200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | 38 | |
| 250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | 64 | |
| 300 | 435 | 395 | 262 | 24-4 | 12-23 | 510 | 90 | 530 | 98 | |
【底阀选用】：
1、为了防止介质逆流，在设备、装置和管道上都应安装底阀或止回阀；
2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；
3、一般在公称通经50mm的水平管道上都应选用底阀或立式升降止回阀；
应用：
◆为了防止介质逆流，在设备、装置和管道上都应安装

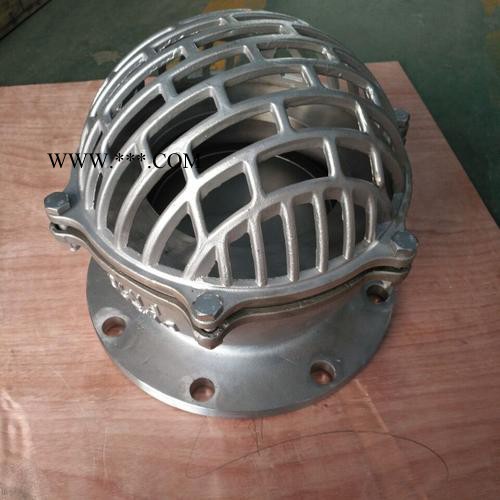

◆底阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质； ◆一般在公称通经50mm的水平管道上都应选用立式升降止回阀； 介绍：底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水品和加强筋，起到了不易堵塞。主要应用在抽水的管路上水道和支承的作用。口径有单瓣、双瓣、多瓣型、有法兰连接和螺纹连接 零件：底阀由阀体、阀瓣、阀盖、衬套、密封圈等零件组成。详见下图水源的水从阀盖进入阀体。在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能损失的作用。 参数： ◆公称压力：PN0.25MPa ◆公称通径：DN15～DN350 ◆适用介质：水、油、及非腐蚀性介质 ◆执行标准：Q/12 NJ3583-2001 ◆试验标准：GB/T13927-1992 其他技术参数备注： （1）底阀价格由口径、材质、压力的不同而异，恕不公布价格！ （2）连接形式：法兰 （3）传动方式：手动、气动、电动 （4）口径从DN15-DN600；压力从0.6MPA-1.0MPA；温度-20℃-600℃ （5）材质有：碳钢、不锈钢H12W不锈钢丝扣底阀
底阀用途底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接.底阀由阀估,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用.
1、为了防止介质逆流，在设备、装置和管道上都应安装止回阀；
2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；
3、一般在公称通经50mm的水平管道上都应选用立式升降止回阀；
升降式性能规范 公称压力：PN0.25MPa
公称通径：DN15～DN350
适用介质：水、油、及非腐蚀性介质
执行标准：Q/12 NJ3583-2001
试验标准：GB/T13927-1992
本阀系属止回阀，主要用于防止管路中的流体介质倒流，适用介质如：水、油、及非腐蚀性介质。主要用于一般用于低压管道。
