| 标准 | MB |
|---|---|
| 材质 | 碳钢 |
| 产地 | 上海 |
| 工作温度 | 高温 |
| 公称通径 | DN50-DN400 |
| 公称直径 | DN50-DN400 |
| 规格 | DN50-DN400 |
| 连接形式 | 焊接 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 球式 |
| 用途 | 止回 |
| 压力环境 | 高压 |
| 主体材料 | 碳钢 |
| 品牌 | 沪工阀门 |
| 型号 | H64Y |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

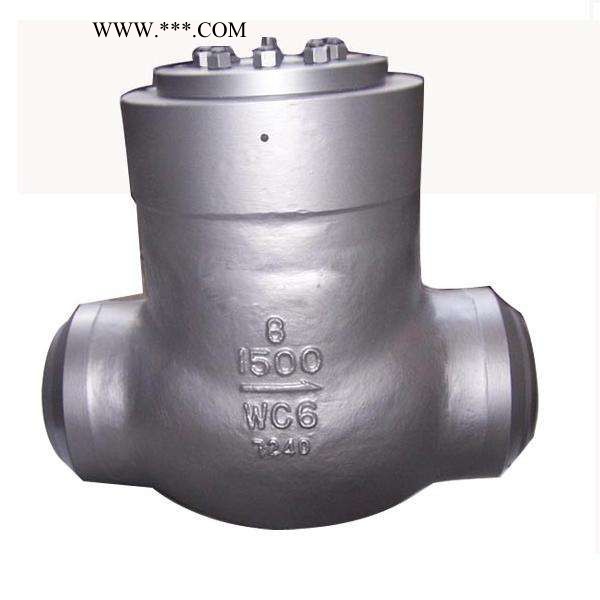

H64Y 型 1500(Lb)~2500(Lb) 电站止回阀
详细介绍
【产品用途】
H64Y 型 1500(Lb)~2500(Lb) 电站止回阀适用于 Class1500~2500Lb，工作温度 -29~570℃ 的石油、化工、火力电站等各种工况的管路上。
H64Y-1500Lb 主要外形和连接尺寸
| 公称通径PNS(in) | 外形尺寸和连接尺寸 | 重量 | ||
| d | L | H | ||
| 21/2 | 50 | 330 | 240 | 40 |
| 3 | 60 | 368 | 305 | 60 |
| 4 | 80 | 457 | 315 | 95 |
| 5 | 96 | 533 | 409 | 170 |
| 6 | 118 | 610 | 465 | 186 |
| 8 | 147 | 762 | 528 | 415 |
| 10 | 180 | 914 | 613 | 658 |
| 12 | 222 | 1041 | 680 | 1200 |
| 14 | 254 | 1118 | 745 | 1638 |
H64Y-2500Lb 主要外形和连接尺寸
| 公称通径PNS(in) | 外形尺寸和连接尺寸 | 重量 | ||
| d | L | H | ||
| 3 | 54 | 368 | 297 | 44 |
| 4 | 70 | 457 | 385 | 110 |
| 5 | 86 | 533 | 410 | 130 |
| 6 | 104 | 610 | 455 | 192 |
| 8 | 130 | 762 | 557 | 466 |
| 10 | 162 | 914 | 615 | 730 |
| 12 | 210 | 1041 | 715 | 1120 |
| 14 | 234 | 1118 | 790 | 1495 |
| 16 | 264 | 1245 | 815 | 1950 |
| 18 | 304 | 1397 | 815 | 2400 |
