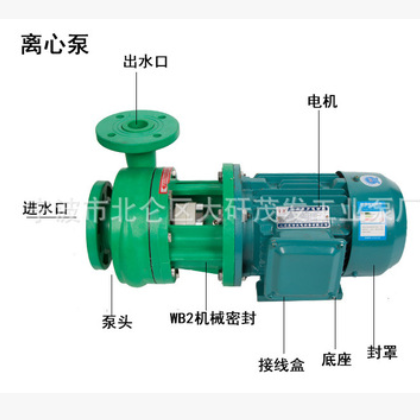

FP型离心泵
● 产品概述
茂发牌FP离心泵采用增强聚丙烯（CFR-PP）一次注塑成型，机械强度高，耐腐蚀性能强，离心泵结构上有独具一格的科学性，操作简便、安全无泄漏，是取代液下泵的 产品。CFR-PP材质：无毒、无污染、耐一般酸碱盐类，工作温度-14℃～80℃。
● 性能参数
|
型 号 |
流量 m3/h |
扬程 m |
自吸高度 m |
功率 kw |
进出口径 mm |
与电机轴联接形式 |
|
32FP-11 |
4 |
11 |
5 |
0.75 |
32 /25 |
直联式 |
|
40FP-18 |
11 |
18 |
6 |
1.5 |
40/32 |
直联式 |
|
50FP-22 |
13 |
22 |
6 |
2.2 |
50/40 |
直联式 |
|
65FP-28 |
20 |
28 |
6 |
4 |
65/50 |
直联式 |
|
80FP-32 |
50 |
32 |
4 |
7.5 |
80/65 |
直联式 |
| 80FP-30 | 45 | 30 | 4 | 5.5 | 80/65 | 直联式 |
| 100FP-32 | 100 | 32 | 4 | 15 | 100/80 | 直联式 |
| 100FP-30 | 100 | 30 | 4 | 11 | 100/80 | 直联式 |

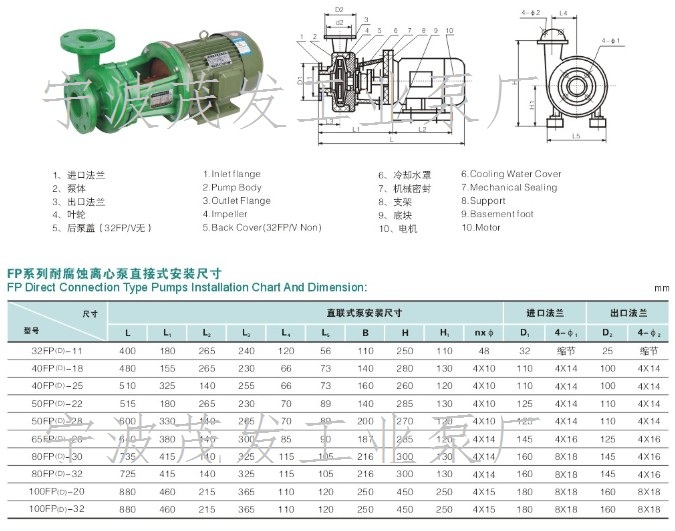

● 结构说明及安装尺寸
● 安装使用注意事项
1.泵在安装使用前（由于长途运输）必须仔细检查各部紧固件是否松动，若有松动应重新紧固，检查泵轴与电机轴的同心度，若有偏离必须校正。
2.安装管道不可直接支撑在泵的进出口法兰上，必须另设支撑点，以防变形损坏。进口管路要尽量减少管路水力损失，90°弯头不得超过两个，吸入管不得漏气，否则会影响抽真空吐液时间或出现不吐液及流量、扬程不足。
3.第一次使用开机前打开液盖，将引液注满泵体，并将注液盖拧紧，不得漏气，严禁脱液空转及反转。
4.有支架轴承箱的泵，使用前必须加注冷却机油至视镜面的一半，否则要烧坏轴承，并要定期更换机油。
5.输送液不能有泥沙或较长软纤维，以防堵塞损坏叶轮及机械密封。
6.泵的出口应装阀门，先关阀再停机，先开机再开阀。
● 保养及维修
1.使用一段时间后，发现机械密封端面泄露，是端面磨损所致，应调整动环，放松不锈钢半圆的两颗螺钉。适当向前推进，用手旋转泵轴以轻松无阻力为 ，过松会产生泄露，过紧易磨损影响机械密封的寿命。
2.每天连续开机8~10小时 。24小时连续运转的应有备件，定期更换维修，更换期一般为二至三个月，到期都应拆下来检修。不影响生产，非连续运转生产的可随时检修。
3. 输送介质比重大于1.2时应另配电机，否则将影响扬程或导致电机烧坏。
4.拆卸顺序为：卸下电机、支架、底板螺钉、卸下机械密封罩、冷却水咀、松开动环卡环螺栓，静环压板螺栓、前后泵盖螺栓，将叶轮轴拉杆紧定螺钉拧松，拧出3~5mm，用铁锤敲打拉杆，将叶轮打松后，卸下拉杆、叶轮和机械密封，在卸机械密封件时应手工操作，不可用金属工具敲打，严防损坏。
5.检修：清楚泵壳、前后泵盖、叶轮、机械密封组件内的污物，并冲刷干净，无损坏的可继续使用，检查机械密封面两端有无损坏，动环端面磨损或划伤较少的可用细 金相砂放在平板上进行磨平，可继续使用。
● 故障排除
|
故 障 |
产 生 原 因 |
排 除 方 法 |
|
水泵不出水 |
1、 泵壳内未加储液或储液不足 2、 吸入管路漏气 3、 转速太低 4、 吸程太低或吸入管路过长 5、 机械密封泄漏量过大 6、 吸入管路气体不能从出口排除 |
1、 加足储液 2、 检查并排除泄漏现象 3、 调整转速 4、 降低吸程或缩短吸入管路 5、 修复或更换 6、 使之排出 |
|
噪音和振动较大 |
1、 底脚不稳 2、 泵轴弯曲 3、 气蚀现象 4、 轴承磨损严重 5、 进口管路内有杂物 6、 泵与电机两者不同心 |
1、 加固 2、 更换或校正 3、 调整工况 4、 更换 5、 清除杂物 6、 调整同心度 |
|
出水量不足 |
1、 叶轮流道与吸入管被堵塞 2、 叶轮或叶轮密封磨损严重 3、 功率不足或转速太低 |
1、 排除堵塞物 2、 更换口环 3、 加足功率、调至额定转速 |
|
轴功率消耗过大 |
1、 流量过大 2、 转速太低 3、 泵轴弯曲或叶轮卡住 4、 泵内流道堵塞或被卡住 |
1、 升高出口压力 2、 适当降低 3、 更换或校正 4、 排除堵塞物 |
