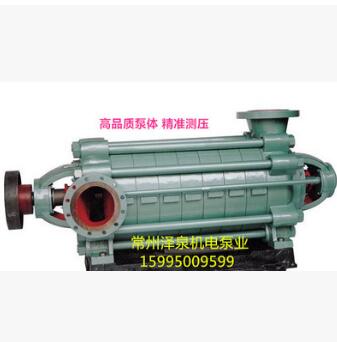

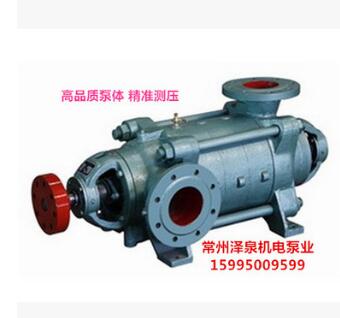

一、D型泵产品概述：
D、DG型系列多级离心泵系单吸多级分段式离心泵，供输送请水及物理化学性质类似于水的 液体之用。本泵扬程为H23至153.6米，流量为12.6--39.6m3/h。液体的最高 温度不得超过80℃.
D型系列多级离心泵适用范围：
适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水
二、单吸分段式离心泵型号意义
型号意义:
①100D 16×5
100——吸入口直径为100毫米
D——多级节段式离心泵
16×5——单吸扬程为16米，级数为5级
②D12-25*6
D---多级离心清水泵
12---流量12m³/h
25---泵设计点扬程
6---泵的级数
三、D,DG型系列多级离心泵产品结构说明

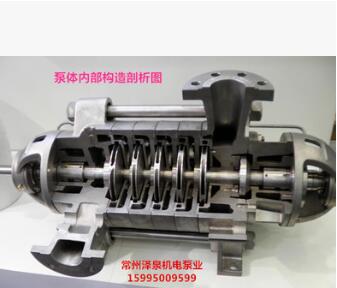

D型系列多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D型系列多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。如果填料太紧，轴套容易发热，同时耗费功率。填料太松，由于液体流失要降低水泵的效率。
四、D型系列多级离心泵产品特点：
1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长
五、D、DG型卧式多级离心泵性能参数：
|
D型供输送清水或物理及化学性质类似干清水的其它液体之用。介质温度不大于105°C，
六、技术参数：
流量：6.3-300m3/h；
扬程：13-650m；
功率：2.2-400KW；
转速：1450-2950r/min；
口径：φ50-φ200；
温度范围：≤105℃；
工作压力：≤3.0Mpa。 |
|
泵的型号 |
级数 |
9流量 Q |
扬程 H |
转速 |
功率 N(KW) |
效率 |
允许吸上真空高度 Hs( 米 ) |
叶轮 |
||
|
m3/h |
升 / 秒 |
辅功率 |
电机 |
|||||||
|
|
|
12.6 |
3.5 |
29.1 |
2950 |
1.815
1.935 1.98 |
|
55 |
7.05 |
94
|
|
|
12.6 |
3.5 |
38.8 |
2950 |
2.42
2.58 2.64 |
|
55 |
7.05 |
94
|
|
|
|
12.6 |
3.5 |
48.5 |
2950 |
3.025
3.225 3.30 |
|
55 |
7.05 |
94
|
|
|
|
12.6 |
3.5 |
58.2 |
2950 |
3.63
3.87 3.96 |
|
55 |
7.05 |
94
|
|
|
|
12.6 |
3.5 |
67.9 |
2950 |
4.235
4.515 4.62 |
|
55 |
7.05 |
94
|
|
|
|
12.6 |
3.5 |
77.6 |
2950 |
4.84
5.16 5.28 |
|
55 |
7.05 |
94
|
|
|
|
12.6 |
3.5 |
87.3 |
2950 |
5.445
5.805 5.940 |
|
55 |
7.05 |
94
|
|
|
80D-12 |
2 |
21.6
34.6 39.6 |
6.0
9.6 11 |
28.8
22.8 19.0 |
2950
|
2.46
2.84 2.82 |
4 |
69
75 72 |
6.8
6.7 6.6 |
110 |
|
3 |
21.6
34.6 39.6 |
6.0
9.6 11 |
43.2
34.2 28.5 |
2950
|
3.69
4.26 4.23 |
5.5 |
69
75 72 |
6.8
6.7 6.6 |
110 |
|
|
4 |
21.6
34.6 39.6 |
6.0
9.6 11 |
57.6
45.6 38.0 |
2950
|
4.92
5.96 5.64 |
7.5 |
69
75 72 |
6.8
6.7 6.6 |
110 |
|
|
5 |
21.6
34.6 39.6 |
6.0
9.6 11 |
72.0
57.0 50.5 |
2950
|
6.15
7.10 7.05 |
11 |
69
75 72 |
6.8
6.7 6.6 |
110 |
|
|
6 |
21.6
34.6 39.6 |
6.0
9.6 11 |
86.4
68.4 60.0 |
2950
|
7.38
8.52 8.46 |
11 |
69
75 72 |
6.8
6.7 6.6 |
110 |
|
|
7 |
21.6
34.6 39.6 |
6.0
9.6 11 |
100.8
79.8 69.5 |
2950
|
8.61
9.94 9.87 |
15 |
69
75 72 |
6.8
6.7 6.6 |
110 |
|
|
8 |
21.6
34.6 39.6 |
6.0
9.6 11 |
115.2
91.2 79.0 |
2950
|
9.84
11.36 11.28 |
15 |
69
75 72 |
6.8
6.7 6.6 |
110 |
|
|
9 |
21.6
34.6 39.6 |
6.0
9.6 11 |
129.6
102.9 88.5 |
2950
|
11.07
12.78 12.69 |
18.5 |
69
75 72 |
6.8
6.7 6.6 |
110 |
|
|
80D-30
|
3
|
43.2
|
12
|
90
|
2950
|
15.1
|
22
|
70
|
6
|
162
|
|
4
|
43.2
|
12
|
120
|
2950
|
20.1
|
30
|
70
|
6
|
162
|
|
|
5
|
43.2
|
12
|
150
|
2950
|
25.2
|
30
|
70
|
6
|
162
|
|
|
6
|
43.2
|
12
|
180
|
2950
|
30.2
|
37
|
70
|
6
|
162
|
|
|
7
|
43.2
|
12
|
210
|
2950
|
35.3
|
45
|
70
|
6
|
162
|
|
|
8
|
43.2
|
12
|
240
|
2950
|
40.3
|
55
|
70
|
6
|
162
|
|
|
9
|
43.2
|
12
|
270
|
2950
|
45.4
|
55
|
70
|
6
|
162
|
|
|
10
|
43.2
|
12
|
300
|
2950
|
50.4
|
75
|
70
|
6
|
162
|
|
泵型号 |
级数 |
流量m3/h |
扬程m |
转速r/min |
电机功率kw |
效率% |
|
DG6-25 |
3 |
6.3 |
75 |
2950 |
4.0 |
46.5 |
|
4 |
100 |
5.5 |
||||
|
5 |
125 |
5.5 |
||||
|
6 |
150 |
7.5 |
||||
|
7 |
175 |
7.5 |
||||
|
8 |
200 |
11.0 |
||||
|
9 |
225 |
11.0 |
||||
|
10 |
250 |
11.0 |
||||
|
11 |
275 |
15.0 |
||||
|
12 |
300 |
15.0 |
||||
|
DG12-25 |
3 |
12.5 |
75 |
2950 |
5.5 |
54 |
|
4 |
100 |
7.5 |
||||
|
5 |
125 |
11.0 |
||||
|
6 |
150 |
11.0 |
||||
|
7 |
175 |
15.0 |
||||
|
8 |
200 |
15.0 |
||||
|
9 |
225 |
18.5 |
||||
|
10 |
250 |
18.5 |
||||
|
11 |
275 |
22.0 |
||||
|
12 |
300 |
22.0 |
||||
|
DG25-30 |
3 |
25 |
90 |
2950 |
15.0 |
62 |
|
4 |
120 |
18.5 |
||||
|
5 |
150 |
22.0 |
||||
|
6 |
180 |
30.0 |
||||
|
7 |
210 |
30.0 |
||||
|
8 |
240 |
37.0 |
||||
|
9 |
270 |
37.0 |
||||
|
10 |
300 |
45.0 |
||||
|
DG25-50 |
3 |
25 |
150 |
2950 |
30 |
52 |
|
4 |
200 |
30 |
||||
|
5 |
250 |
37 |
||||
|
6 |
300 |
45 |
||||
|
7 |
350 |
55 |
||||
|
8 |
400 |
75 |
||||
|
9 |
450 |
75 |
||||
|
10 |
500 |
75 |
||||
|
11 |
550 |
90 |
||||
|
12 |
600 |
110 |
||||
|
DG46-30 |
3 |
46 |
90 |
2950 |
22 |
70 |
|
4 |
120 |
30 |
||||
|
5 |
150 |
37 |
||||
|
6 |
180 |
37 |
||||
|
7 |
210 |
45 |
||||
|
8 |
240 |
55 |
||||
|
DG46-30 |
9 |
46 |
270 |
2950 |
55 |
70 |
|
10 |
300 |
75 |
||||
|
DG46-50 |
3 |
46 |
150 |
2950 |
37 |
63 |
|
4 |
200 |
45 |
||||
|
5 |
250 |
55 |
||||
|
6 |
300 |
75 |
||||
|
7 |
350 |
90 |
||||
|
8 |
400 |
90 |
||||
|
9 |
450 |
110 |
||||
|
10 |
500 |
110 |
||||
|
11 |
550 |
132 |
||||
|
12 |
600 |
132 |
||||
|
DG85-45 |
2 |
85 |
90 |
2950 |
37 |
72 |
|
3 |
135 |
55 |
||||
|
4 |
180 |
75 |
||||
|
5 |
225 |
90 |
||||
|
6 |
270 |
110 |
||||
|
7 |
315 |
132 |
||||
|
8 |
360 |
132 |
||||
|
9 |
405 |
160 |
||||
|
DG85-67 |
3 |
85 |
201 |
2950 |
75 |
65 |
|
4 |
268 |
110 |
||||
|
5 |
335 |
160 |
||||
|
6 |
402 |
185 |
||||
|
7 |
469 |
185 |
||||
|
8 |
536 |
220 |
||||
|
9 |
603 |
250 |
||||
|
DG155-30 |
2 |
155 |
60 |
1480 |
55 |
77 |
|
3 |
90 |
75 |
||||
|
4 |
120 |
90 |
||||
|
5 |
150 |
110 |
||||
|
6 |
180 |
132 |
||||
|
7 |
210 |
160 |
||||
|
8 |
240 |
185 |
||||
|
9 |
270 |
185 |
||||
|
10 |
300 |
220 |
||||
|
DG155-67 |
3 |
155 |
201 |
2950 |
132 |
74 |
|
4 |
268 |
185 |
||||
|
5 |
335 |
220 |
||||
|
6 |
402 |
280 |
||||
|
7 |
469 |
355 |
||||
|
8 |
536 |
355 |
||||
|
9 |
603 |
450
|
