| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 15（mm） |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 适用介质 | 蒸汽 |
| 形态 | 柱塞式 |
| 种类 | 圆盘式 |
| 零部件及配件 | 阀体 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 捷达阀门 |
| 型号 | CS49H |

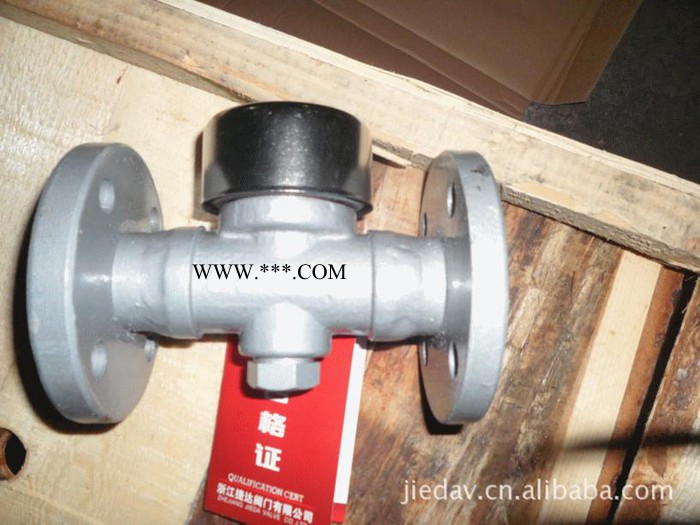

圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。
特点
1.体积小，重量轻，不受安装位置的限制。
2.全部材质均为不锈钢件，经久耐用，耐腐蚀。
3.在室外不怕冷冻，能耐水击，耐过热。
4.过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，最大背压 50% 。
5.结构简单，安装维修方便。
工作原理
疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
主要性能以及零部件
| 部件名称 | CS19W-16-40C | CS49W-16-40C |
| 阀 体 | 3Cr13 | 3Cr13 |
| 阀盖、螺塞 | 2Cr13 | 2Cr13 |
| 阀 片 | 3Cr13 | 3Cr13 |
| 过 滤 网 | 304 | 304 |
| 部件名称 | CS19H-16C-40C | CS49H-16C-40C |
| 阀 体 | WCB | WCB |
| 阀盖、螺塞 | WCB | WCB |
| 阀 片 | 3Cr13 | 3Cr13 |
| 过 滤 网 | 304 | 304 |
型号 规格 外型尺寸表
| 产品型号 | 公称通径 | 连接方式 | 工作压力 | 最高允许 | 外形尺寸 | |||
| L | H | H2 | W | |||||
| CS49W-16-40C CS49H-16-40C | 15 | 法兰 | 0.05-4.0 | 425 | 150 | 58 | 47 | 61 |
| 20 | 法兰 | 0.05-4.0 | 425 | 150 | 58 | 47 | 61 | |
| 25 | 法兰 | 0.05-4.0 | 425 | 160 | 62 | 43 | 61 | |
| 32 | 法兰 | 0.05-40 | 425 | 210 | 78 | 52 | 79 | |
| 40 | 法兰 | 0.05-40 | 425 | 230 | 80 | 55 | 79 | |
| 50 | 法兰 | 0.05-40 | 425 | 230 | 80.5 | 64.5 | 79 | |
| 65 | 法兰 | 0.05-40 | 425 | 280 | 100 | 82 | 85 | |
| 80 | 法兰 | 0.05-40 | 425 | 310 | 118 | 92 | 110 | |
| 100 | 法兰 | 0.05-40 | 425 | 460 | 128 | 102 | 110 | |
| CS19W-16-40C CS19H-16-40C | 15 | 螺纹 | 0.05-40 | 425 | 80 | 47 | 54 | 47 |
| 20 | 螺纹 | 0.05-40 | 425 | 90 | 52 | 59 | 57 | |
| 25 | 螺纹 | 0.05-40 | 425 | 95 | 59 | 62 | 57 | |
| 32 | 螺纹 | 0.05-40 | 425 | 105 | 70.5 | 89.5 | 80 | |
| 40 | 螺纹 | 0.05-40 | 425 | 110 | 70.5 | 89.5 | 80 | |
| 50 | 螺纹 | 0.05-40 | 425 | 120 | 70.5 | 104.5 | 80 | |
| CS69W-16-40C CS69H-16-40C | 15 | 承插焊 | 0.05-40 | 425 | 80 | 47 | 54 | 47 |
| 20 | 承插焊 | 0.05-40 | 425 | 90 | 52 | 59 | 57 | |
| 25 | 承插焊 | 0.05-40 | 425 | 95 | 59 | 62 | 57 | |
| 32 | 承插焊 | 0.05-40 | 425 | 105 | 70.5 | 89.5 | 80 | |
| 40 | 承插焊 | 0.05-40 | 425 | 110 | 70.5 | 89.5 | 80 | |
